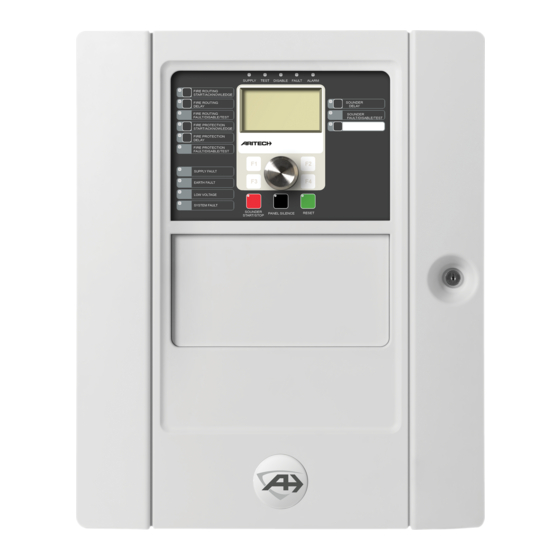

Aritech 2X Serie Notice De Fonctionnement

Notice de fonctionnement simplifiée 2X Series
Si le buzzer sonne
Déterminez la cause de l'activation du buzzer
AVERTISSEMENT : selon la configuration du système de la
centrale de détection incendie, le buzzer peut être la première
indication d'une alarme incendie.
Si le buzzer sonne et que la LED d'alarme clignote ou s'allume,
une alarme incendie est présente.
Si le buzzer sonne et que la LED de dérangement est fixe, un
dérangement est présent.
© 2013 UTC Fire & Security. Tous droits réservés.
ALARME
DERANGEM
1 / 2
En cas d'alarme incendie
1. Déterminez le lieu de l'incendie
Vérifiez le lieu de l'incendie. Les informations des première et
dernière zones ayant rapporté une alarme sont affichées dans
la zone de messages de l'écran LCD.
Les détails suivants sont indiqués concernant le lieu de
l'alarme.
LCD Description
d Nombre d'appareils en alarme
P ID centrale
Z Zone
A Boucle et appareil
Dans cet exemple, P01:Z0001:A3.010, une alarme a été
activée par l'appareil 10 sur la boucle 3 dans la zone 1 sur la
centrale de détection 1 (dix appareils sont en alarme dans la
zone correspondante).
2. Déterminez la source de l'alarme incendie
Les icônes suivantes de l'écran LCD indiquent la source de
l'alarme incendie.
Alarme de détecteur. Si la LED d'alarme clignote et que
l'icône du détecteur est affichée sur l'écran LCD, c'est
que le système a détecté une alarme de détecteur.
Alarme de déclencheur manuel. Si la LED d'alarme reste
allumée et que l'icône du déclencheur manuel est
affichée sur l'écran LCD, c'est que le système a détecté
une alarme de déclencheur manuel.
3. Vérifiez l'alarme incendie
Au besoin, contrôlez la localisation de l'alarme incendie
pour vérifier qu'il s'agit bien d'une véritable alarme.
Selon la configuration du système d'alarme incendie, vous
avez jusqu'à dix minutes pour analyser l'alarme avant
l'activation des sirènes et autres appareils de notification
d'alarme.
P/N 501-405036-5-30 • REV 03 • ISS 17APR13
Exemple
d:010
P01
Z0001
A3.010
