Sommaire des Matières pour Aritech FD2710R

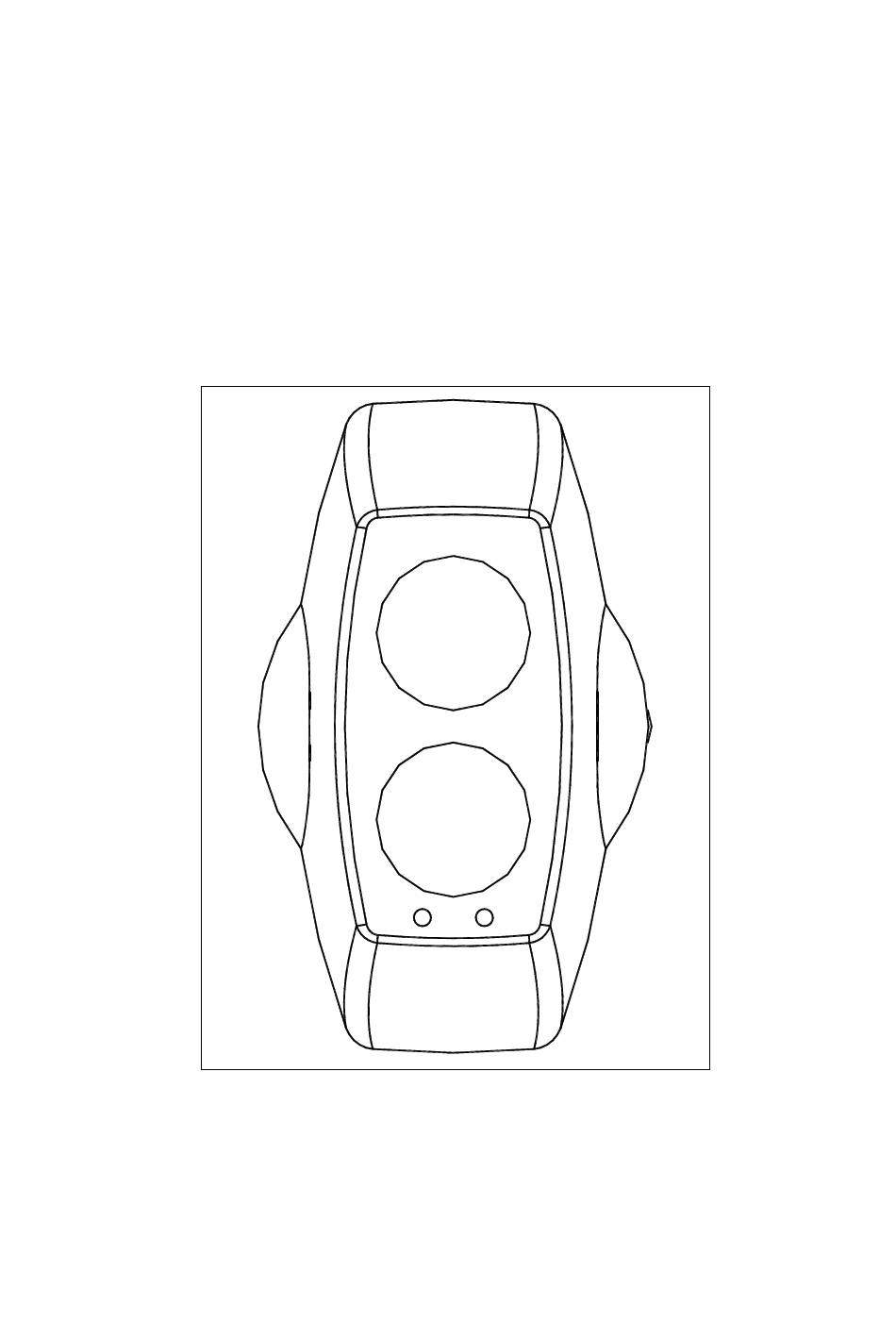

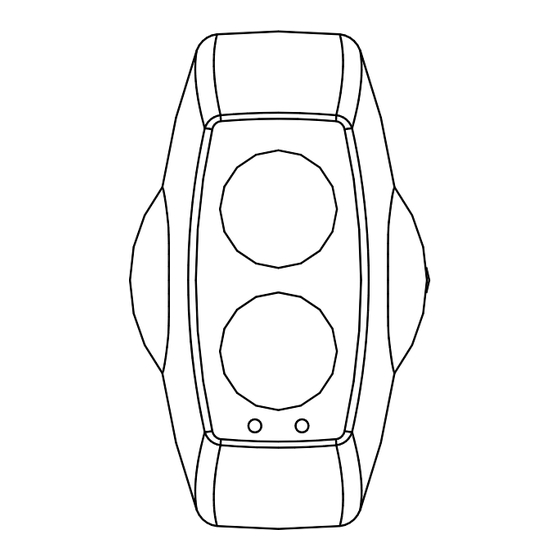

- Page 1 Détecteur de Fumée Optique Longue Distance Avec Réflecteur Manuel d'Utilisateur...
-
Page 2: Paramètres De Configuration De L'utilisateur
1. Installation REMARQUE IMPORTANTE : La ligne visuelle du faisceau infrarouge DOIT toujours être libre de tout obstacle ! Le non respect de cette condition peut déclencher un signal de Défaillance ou d'Incendie L'installation du Détecteur doit respecter les directives locales. Les produits aux normes UL doivent respecter la norme NFPA72 ... -
Page 3: Schéma De Câblage
N'utilisez pas le seuil d'Alarme à 12% ou à 25% pour des Détecteurs aux normes UL à 100 m, car il n'est pas conforme à la norme UL268 3. Schéma de Câblage Pour la connexion d'un seul Détecteur classique pour une zone : Alimentation CÂBLAGE DE ZONE 10.2 à... - Page 4 Pour la connexion de Détecteurs multiples classiques à une zone : Alimentation CÂBLAGE DE ZONE 10.2 à 30 Volts DC (ROUGE) 10.2 to 30 Volts DC (RED) Détecteur 0V (BLACK) 0V (NOIR) Relais d’Alarme Incendie NO (YELLOW) NON (JAUNE) Voir remarque 1 See note 1 COM (BLEU) COM (BLUE)
-
Page 5: Mode Ciblage Du Prisme
4. Mode Ciblage du Prisme Mettez le Détecteur sous tension. Au bout de 5 secondes, le voyant ROUGE clignotera une fois pour indiquer que le modèle est un Détecteur à 50 m ou deux fois pour indiquer un Détecteur à 100 m. Le mode Détecteur En Fonctionnement est sélectionné... - Page 6 OFF : Le Détecteur a optimisé l'intensité du faisceau infrarouge et le gain du récepteur pour l'orientation actuelle du Détecteur et du Prisme. Cela ne signifie pas que le Détecteur pour l'Alignement Prisme soit optimum, c'est-à-dire que si l'intensité est trop élevée, un Détecteur mal aligné...
- Page 7 Schéma de balayage du Processus d'Alignement: Sélectionnez le mode alignement, Select alignment mode AMBER le voyant lumineux ORANGE LED will illuminate for s'allumera pendant 5 secondes Voyant Constant ORANGE AMBER constant Attendez que les deux voyants Retournez au Mode Return to Prism Wait until both LED’s stop cessent de clignoter (30 secondes Ciblage du Prisme...
-
Page 8: Mode En Fonctionnement
6. Mode En fonctionnement Sélectionnez le Mode En Fonctionnement en déplaçant le Commutateur Mode sur la position la plus basse. En sortant du mode alignement, le Détecteur effectuera une vérification de calibrage interne. Ne gênez pas le trajet du faisceau lors de ce calibrage interne. Le voyant Orange clignotera une fois une seconde, jusqu'à... -
Page 9: Service Et Maintenance
8. Service et Maintenance Lors du Mode En Fonctionnement, les états suivants seront indiqués : Normal (pas de défaillance ou d'incendie) - Le voyant Orange clignotera toutes les 10 secondes (modèle approuvé par la norme EN) ou ne clignotera pas du tout (Modèle approuvé... -
Page 10: Spécifications Techniques
9. Spécifications Techniques Portée opérationnelle (Détecteur 50 mètres) 5 à 50 mètres Portée opérationnelle (Détecteur 100 mètres) 50 à 100 mètres Limites de la tension d'alimentation 10.2 Vdc à 30 Vdc Courant de repos (pas de voyants allumés) <4 mA ...
