III. INSTALLATION DES PIEDS D'EXTENSION ET
DES MONTANTS
LISTE DES PIECES
Description
Vis de 5/8 po
Pieds d'extension
Rondelles plates de 3/8
Rondelles de blocage de 3/8
Boulons de 5 po
Bases pour les pieds
d'extension
Montants du châssis
Vis de 7/8 po
Clé Allen de 5/16 po
Clé Allen de 3/16 po
Clé Allen de 5/32 po
Remarque : les kits de pieds d'extension soulèvent l'Allegro 2 de
6 po (15 cm) supplémentaires au-dessus du sol. Ces kits de pieds
viennent aussi avec des montants de stockage en « U » pouvant
être installés sous le repose-tête. Consultez la Figure F.
A. INSTALLATION DES PIEDS
IMPORTANT : INSTALLEZ D'ABORD LA BARRE DES PIEDS !
1. Déplacez la barre des pieds en position verticale (pour la
stabilité). Insérez les goupilles de verrouillage de la barre
des pieds.
2. Si votre sol est dur, posez un tapis de Pilates sur le sol à côté
du Reformer pour protéger le fini.
3. Prenez le châssis du Reformer et faites-le rouler sur le côté.
4. Avec la clé 5/32 hexagonale fournie, enlevez les vis et les
rondelles qui retiennent le pied. Placez les vis et les rondelles
de côté afin d'installer le nouveau pied. Poussez les bagues
d'espacement hors des anciens pieds et enfoncez-les dans
les nouveaux pieds. Cela peut demander un certain effort,
donc vous pouvez utiliser la poignée d'un tournevis par
exemple pour les pousser en position.
5. Installez deux vis d'alignement là où se trouvait le pied.
(Figure E)
6. Sans serrer, installez la patte avec le boulon long de 5 po,
la rondelle de blocage et la rondelle comme indiqué à la
Figure E.
7. Alignez soigneusement les bords extérieurs du pied avec le
bord extérieur du châssis.
8. Serrez le boulon avec la clé fournie. Le boulon devrait être
très serré.
9. Fixez les nouveaux pieds.
10. Répétez l'opération pour les trois autres pieds.
115
Numéro de la pièce
Quantité
GEN9942
8
617-007
4
GEN9963
4
GEN9962
4
GEN9961
4
617-021
4
617-028
2
GEN9889
4
TOL1328
1
GEN9280
1
GEN9282
1

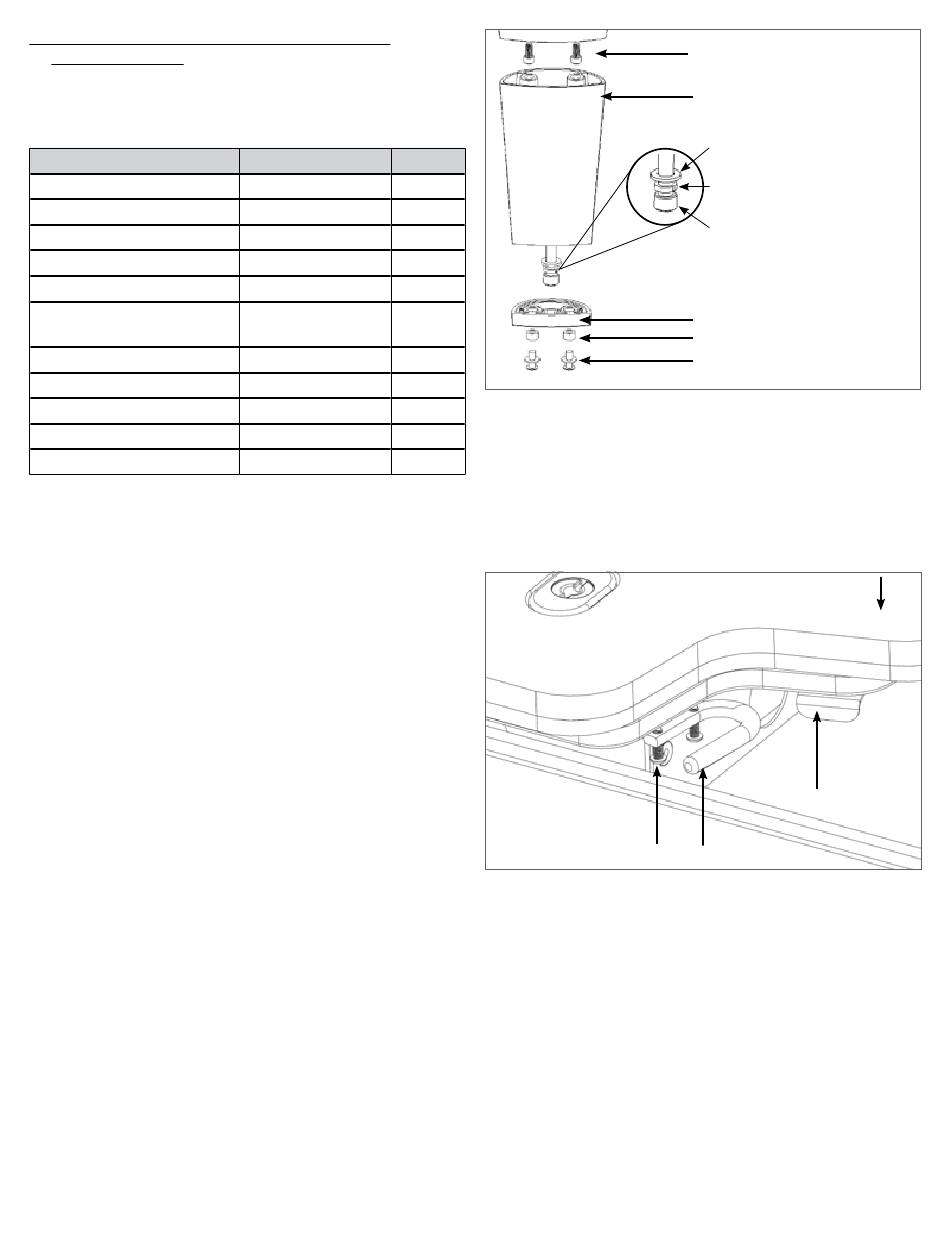

Figure E
B. INSTALLATION DU MONTANT DES BOUCLES
1. Orientez vos pièces comme indiqué à la Figure F.
2. Fixez-les en utilisant les vis et la clé hexagonale fournies.
Partie supérieure du charriot (partie tapissée) )
Vis de
7/8 po
Figure F
Vis d'alignement de 5/8 po
Pied d'extension
Rondelle plate de 3/8
Rondelle de blocage de 3/8 po
Boulon de 5 po
Nouveau pied
Bague d'espacement de l'ancien pied
Vis et rondelles de l'ancien pied
Levier de réglage
de la corde «
SoftTouch »
Montant du charriot des boucles
