▶ Combler la fente restante sur le côté intérieur de la porte, entre l'iso-
lation thermique de la porte [3] et la tuyère [5], avec les anneaux iso-
lants adaptés [4].
3
2
1

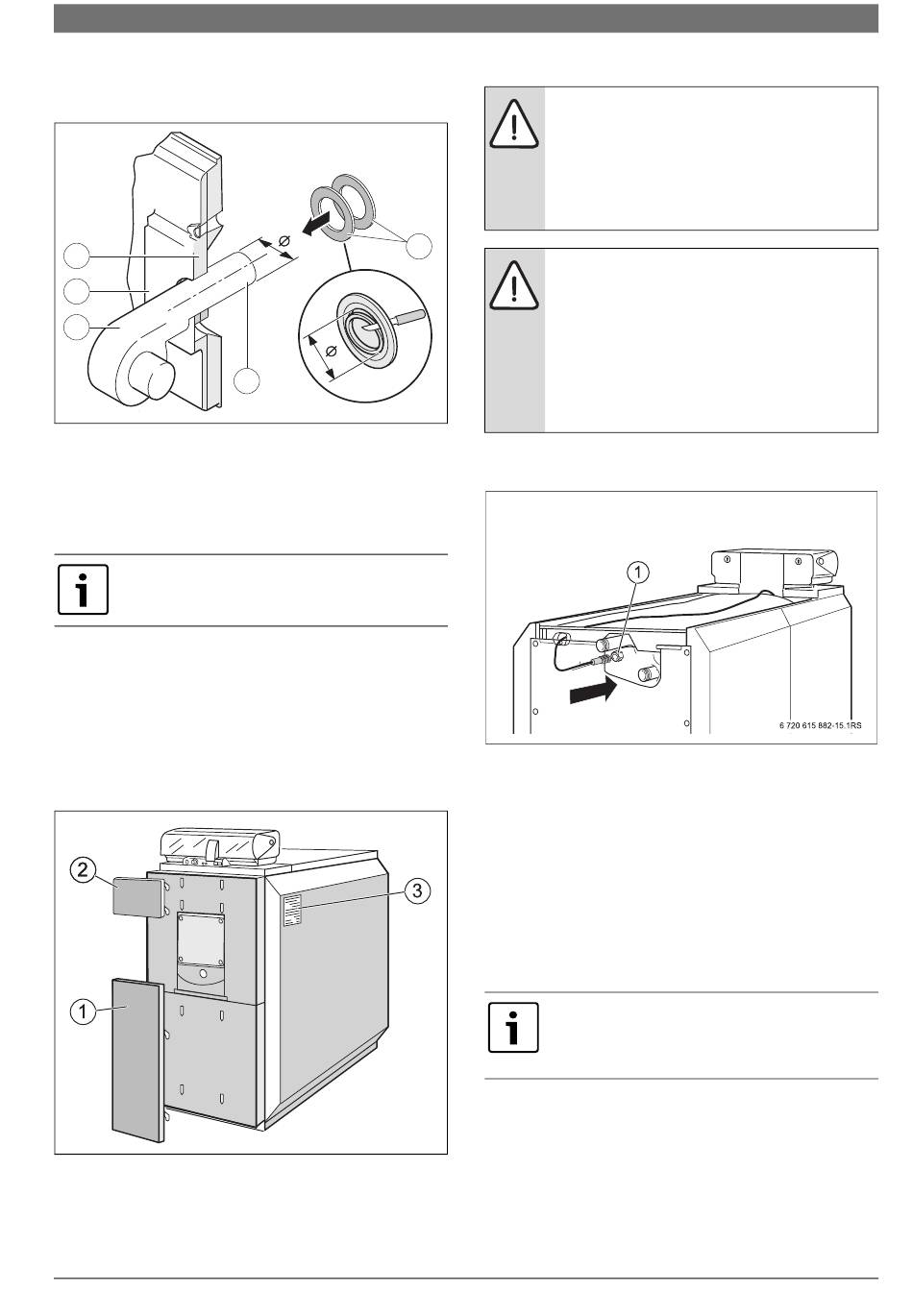

Fig. 29 Montage du brûleur
[1] Brûleur
[2] Porte du foyer
[3] Isolation thermique de la porte du foyer
[4] Bagues d'étanchéité
[5] Tube de combustion
Le montage des bagues isolantes n'est pas nécessaire si
cela est prescrit dans la notice d'installation du fabricant
du brûleur.
▶ Fermer la porte du foyer et resserrer les vis à tête hexagonale
( chap. 5.10.1, page 23).
5.12 Fixer le cache, la plaque supplémentaire et la plaque
signalétique
▶ Accrocher le cache [1] avec les crochets dans le panneau avant.
▶ Fixer la plaque supplémentaire [2] sur le panneau avant.
▶ Coller la plaque signalétique [3] - selon les conditions existantes - sur
le panneau latéral gauche ou droit.
Fig. 30 Fixer la plaque signalétique
[1] Cache
[2] Plaque signalétique supplémentaire
[3] Plaque signalétique
Uni Condens 8000 F
5
6 720 804 354-18.1ITL
6 720 804 354-14.1ITL
5.13 Montage de la sonde de température
AVIS : Dégâts sur l'installation dus aux tubes capillaires
endommagés ou à une erreur de montage des sondes de
température !
▶ Veiller à ce que les tubes capillaires ne soient pas
pliés ni coincés lors du déroulement et de la pose.
▶ Insérer la sonde de température toujours jusqu'au
fond du doigt de gant.
4
AVIS : Dégâts sur l'installation dus à une position de
sonde incorrecte !
Les sondes du limiteur de température de sécurité
(STB) et du thermostat (TR) doivent être montées sur la
partie supérieure de la chaudière, sur le lieu de montage
( fig. 31).
▶ Dans le cas d'appareils de régulation tiers, adapter les
doigts de gant au diamètre des sondes mises en œuvre.
▶ Ne pas modifier la longueur des doigts de gant.
Le point de mesure ( fig. 31, [1]) de la chaudière est situé à l'arrière
du corps de chauffe.
Fig. 31 Introduire la sonde de température dans le doigt de gant
[1] Point de mesure (doigt de gant)
▶ Mesurer la profondeur du doigt de gant.
▶ Marquer la profondeur sur le pack de la sonde de température
(câble).
▶ Insérer le kit de sondes de température jusqu'à la butée (fond)
dans le point de mesure.
Vérifier à l'aide du marquage si la sonde est montée correctement.
▶ Fixer le kit avec un arrêt de sécurité [3] dans le point de mesure
( fig. 32).
La spirale en plastique [2] servant à maintenir les sondes se rétracte
automatiquement lors de l'introduction des sondes ( fig. 32).
Pour garantir le contact entre le doigt de gant [4] et les
surfaces de la sonde et, par conséquent, la transmission
de la température, le ressort compensateur [1] doit être
introduit entre les sondes de température. ( fig. 32).
