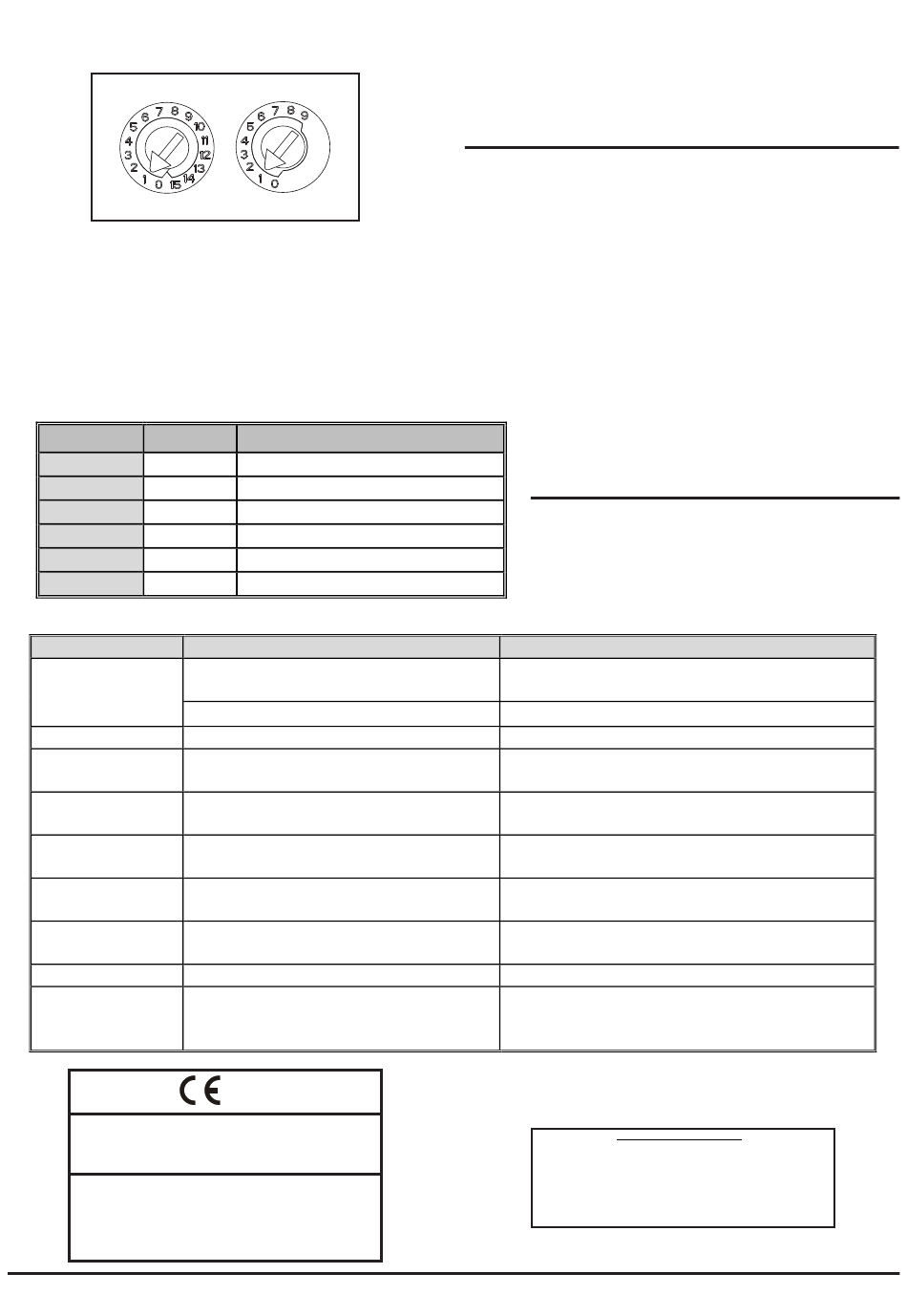

Abbildung 4: Adressdrehschalter
X 10
Ringleitungsstatus LED
(Anmerkung: BMZ‐Befehle haben im allgemeinen Vorrang)
Isolatorstatus Panelbefehl
Normal LED aus
Offen LED aus
Normal LED an
Offen LED an
Normal LED blinkt
Offen LED blinkt
RF‐Status‐LED
Gateway‐Status
Einschaltinitialisierung
(keine Störung)
Fehler
Nicht installiert
Vor‐installiert
Installation
Synch
Normal
Netzwerkfehler
Regenerierungsmodus Blau/blaues Doppelblinken alle 14 Sekunden
Pittway Tecnologica S.r.l.
Via Caboto 19/3, 34147 Trieste, Italy
M200G-RF DOP-IRF001
EN54-25: 2008 / AC: 2010 / AC: 2012
Komponenten, die Hochfrequenz-Verbindungen nutzen.
EN54-17: 2005 / AC: 2007 Kurzschlussisolatoren
EN54-18: 2005 / AC: 2007 Eingangs-/Ausgangsgeräte
für den Einsatz in Brandmelde- und Feueralarmanlagen für
D200-303-00
X 1
LED‐Status
Aus (gelbes Blinken bei Gerätestörung)
Gelb an
Rot an
Rot an
Grünes Blinken (gelb bei Gerätestörung)
Gelb an
LED‐Status
Langer, grüner Impuls
3‐mal grünes Blinken
Gelbes Blinken alle 1 Sekunden
Rot/blaues Doppelblinken alle 14 Sekunden
(oder nur blau, wenn die Kommunikation läuft).
Blau/rotes Doppelblinken alle 14 Sekunden (oder
nur blau, wenn die Kommunikation läuft).
Blau/grünes Doppelblinken alle 14 Sekunden
(oder nur blau, wenn die Kommunikation läuft).
Blau/gelbes Doppelblinken alle 14 Sekunden
(oder nur blau, wenn die Kommunikation läuft).
Blaues Blinken alle 14 Sekunden.
Gelb/blaues Doppelblinken alle 14 Sekunden
0333 14
Gebäude
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
Brandmeldeanlage zu Rate zu ziehen.) Die Adresse des auf dem
Sockel befindlichen Etiketts ist zu notieren.
Das Gateway in den Sockel einstecken und im Uhrzeigersinn
drehen, bis es an seinem Platz einrastet.
PROGRAMMIERUNG
Für die Verbindung des HF-Gateways mit den HF-Geräten muss
eine Inbetriebnahme Programmierung durchgeführt werden. Die
Inbetriebnahme wird mit der USB-HF-Schnittstelle M200WC-RF
durchgeführt, die mit einem PC mit dem Softwaretool AgileIQ
verbunden wird. Die Kundendaten, die angelegt wurden als
das System gestaltet wurde, wird auf das Gateway geladen.
Das Gateway nutzt diese Informationen, um das HF-System zu
konfigurieren. Das Gateway sucht alle verbundenen HF-Geräte und
programmiert sie mit ihren Netzwerkparametern und erstellt so ein
voll funktionsfähiges HF-Maschennetz. (Für weitere Informationen
bitte die Funkprogrammierung- und -inbetriebnahmeanleitung
beachten - D200-306-00.)
ANMERKUNG: Nicht mehr als eine Schnittstelle
gleichzeitig verwenden, um die Geräte im Umfeld zu
installieren.
ANMERKUNG: Die Batterien erst bei der Installation
der HF-Geräte einsetzen.
LED-ANZEIGEN UND STÖRUNGSBESCHREIBUNG
Das Funk-Gateway hat zwei LED-Anzeigen:
LED1: Ringleitungsstatus
LED2 RF-Kommunikationsstatus
Bedeutung
Gateway ist nicht installiert (Werkseinstellung)
Gateway ist (vor‐)installiert
Gateway hat eine interne Störung
Das Gateway ist eingeschaltet und bereit für die
Programmierung.
Die Daten wurden in das Gateway heruntergeladen. Es wird
auf den Start der HF‐Netzwerkinstallation gewartet.
Das Gateway hat mit der Installation begonnen, das
vollständige RF‐Netzwerk ist aber noch nicht erstellt.
Es wird versucht, das HF‐Netzwerk aus dem Passiv‐Status zu
resynchronisieren.
Die HF‐Kommunikation besteht, das Gateway und Netzwerk
arbeiten korrekt.
Das Gateway hat ein RF‐Netzwerkproblem.
Das HF‐Netzwerk hat eine oder mehrere fehlende
Verbindungen und das Gateway versucht, diese wieder zu
konfigurieren.
