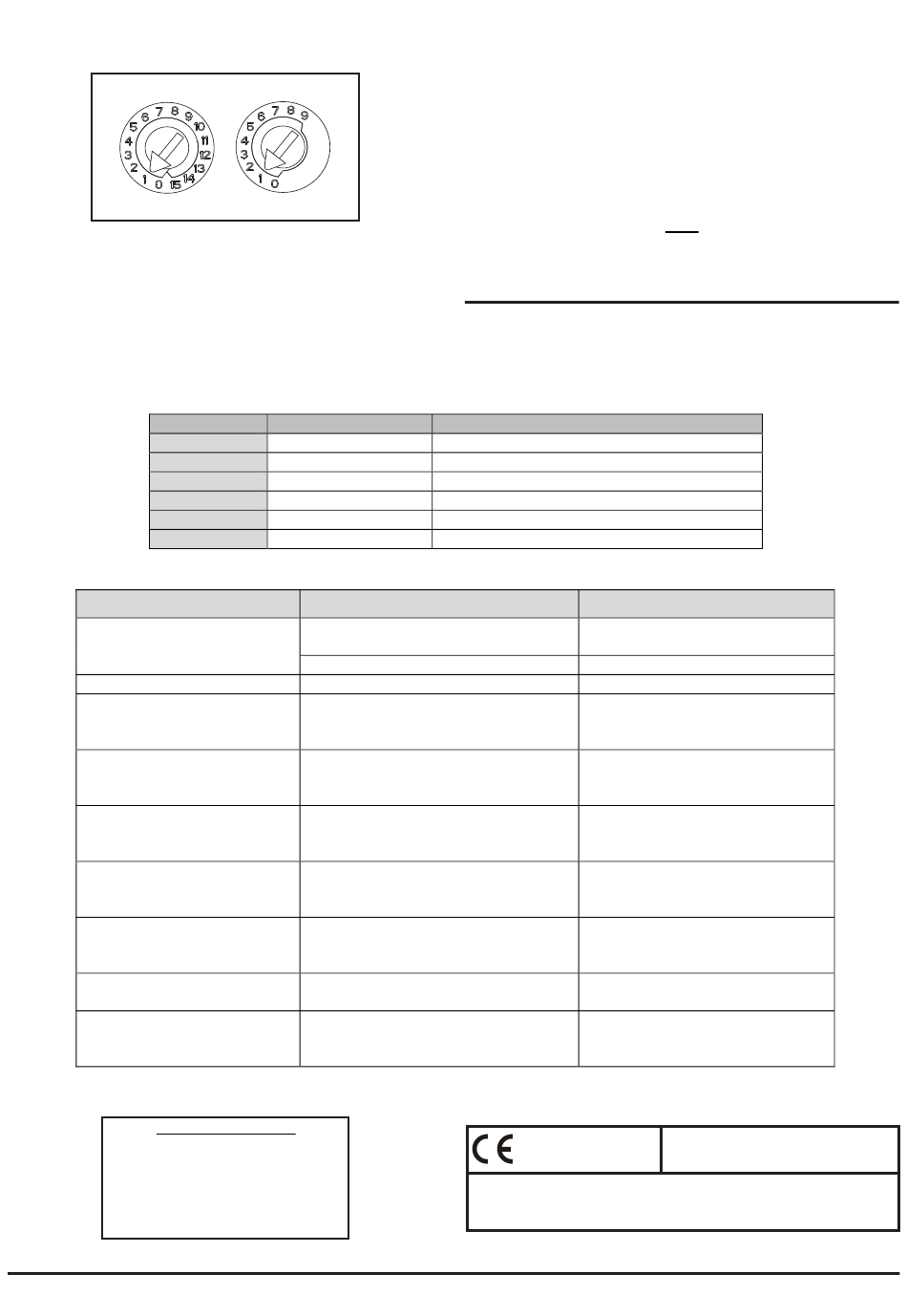

Figure 4: Roues Codeuses (Sélection Adresse)
X 10
LED Etat Boucle (Note : priorité donnée à la commande centrale)
Etat Isolateur
Normal
Ouvert
Normal
Ouvert
Normal
Ouvert
LED Etat RF
Status de l'Interface
Mise en route (pas de
dérangement)
Dérangement
Dispositif non-programmé
Attente de programmation
Programmation
Synchronisation
Normale
Dérangement du réseau
Mode de récupération
Déclaration de conformité CE
En accord avec les Directives
EN60950 et RTTE 1999/5/CE
Ce produit est conforme aux directives suivantes :
2006/95/CE basse tension
2004/108/CE Compatibilité Electromagnétique
L'ensemble de la documentation peut être obtenu à
partir de System Sensor Europe
Brevets en cours
D200-303-00
X 1
Commande centrale
LED éteinte
LED éteinte
LED allumée
LED allumée
LED clignotante
LED clignotante
Etat LED
Clignotant lent vert
3 clignotements en vert
Clignote en jaune toutes les 1s
Double clignotement rouge/bleu toutes
les 14s (ou juste en bleu en état de
communication).
Double clignotement bleu/rouge toutes
les 14s (ou juste en bleu en état de
communication).
Double clignotement bleu/verte toutes
les 14s (ou juste en bleu en état de
communication).
Double clignotement bleu/jaune tous
les 14s (ou juste en bleu en état de
communication).
Clignote en bleu toutes les 14s
Double clignotement jaune/bleu toutes
les 14s.
Double clignotement bleu/bleu toutes
les 14s.
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
M200WC-RF connectée à un PC (voir le M200SCT-RF).
configuration créée est ensuite chargée dans l'interface radio qui
l'utilise pour la configuration du système. L'interface recherche
tous les composants associés et les configurent avec leurs
paramètres réseau ; elle gère ensuite la création de la topologie
du réseau. (Pour plus d'informations, se reporter au Manuel de
Programmation et de Mise en Service Radio - réf. D200- 306-00.)
Note: N'utiliser qu'un seul dongle à la fois dans un même
endroit pendant la mise en service des dispositifs.
Ne pas installer les piles à l'intérieur des dispositifs radio
avant la mise en service du système
INDICATEURS LED ET DESCRIPTION DERANGEMENT
L'interface Radio dispose de deux LED :
LED1 : Etat de communication de la boucle
LED2 : Etat de communication RF
Etat LED
Eteint (clignotant en jaune en dérangement)
Jaune fixe
Rouge fixe
Rouge fixe
Vert clignotant (ou jaune en dérangement)
Jaune fixe
Signifié
Dispositif non programmé (réglage
usine)
Dispositif est mis en service
Dérangement interne du dispositif
Dispositif alimenté et en attente de
programmation.
Information chargée dans
l'interface. Attend commencement
de programmation du réseau RF
Programmation du réseau RF en
cours.
Tentative pour resynchroniser le
réseau RF après état veille basse
consommation.
Communication RF établie.
Interface et réseau RF en
fonctionnement normale.
L'interface a identifié des
problèmes avec le réseau RF
Un ou plusieurs des liens perdus
dans le réseau RF. L'interface
essaie de les reconfigurer.
DOP-IRF001
0333 14
EN54-25: 2008 / AC: 2010 / AC: 2012 Composants utilisant des liaisons radioélectriques
EN54-17: 2005 / AC: 2007 Isolateur de court-circuit
EN54-18: 2005 / AC: 2007 Dispositif entrée/sortie
Systèmes de détection et d'alarme incendie
Note
Pittway Tecnologica S.r.l.
Via Caboto 19/3, 34147 Trieste, Italy
I56-3892-001
