Montage de la meule abrasive de type 27
et du disque de ponçage
Votre outil est équipé d'un arbre fileté permettant de
monter des accessoires non filetés. Utilisez toujours
la contre-bride fournie avec un écrou de blocage.
Veillez toujours à ce que le diamètre de l'arbre
corresponde à celui de l'accessoire.

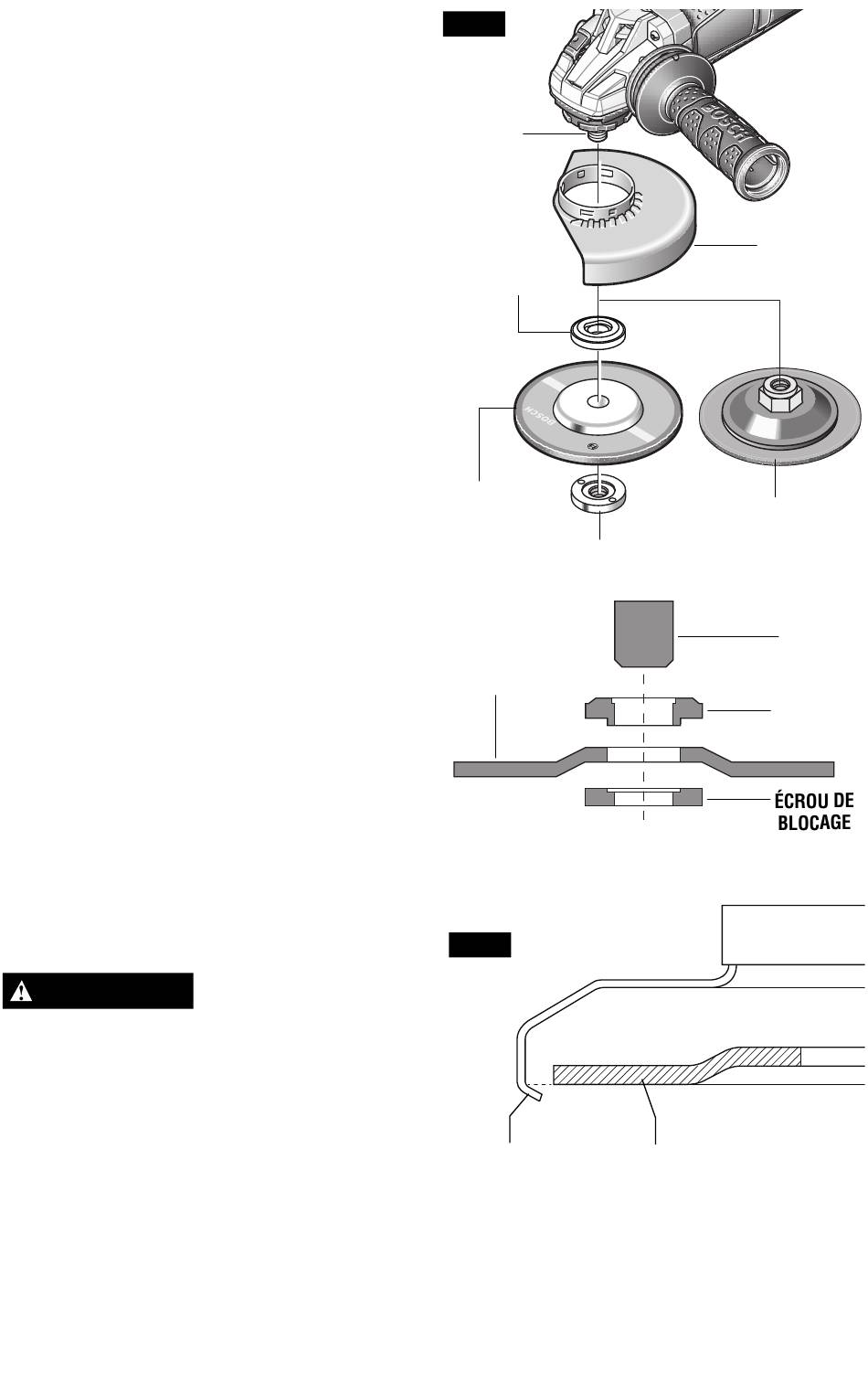

Installation de la meule abrasive ou du disque de
ponçage (Fig. 7) :
1. Débranchez l'outil de sa source d'alimentation
électrique.
2. Installez et ajustez un protège-meule de type 27
dans la position appropriée pour le meulage
comme illustré à la Figure 5.
3. Placez la contre-bride sur l'arbre. Faites tourner la
contre-bride jusqu'à ce qu'elle se bloque avec la
base de l'arbre.
4. Placez la meule abrasive sur l'arbre et alignez le
trou d'insertion de l'arbre de la meule sur
l'épaulement de la contre-bride.
5. Enfilez l'écrou de blocage sur l'arbre de façon que
le relief de l'écrou de blocage soit orienté face à
l'accessoire.
6. Serrez l'écrou de blocage avec la clé de serrage
d'écrous de blocage fournie tout en tenant
fermement le dispositif de verrouillage de l'arbre.
RETRAIT : inversez la procédure.
En cas d'utilisation de meules rotatives :
Suivez les étapes 1 & 2, puis enfilez la meule
directement sur l'arbre sans utiliser les brides
fournies.
RETRAIT : inversez la procédure.
Toutes les parties d'une meule rotative doivent être
couvertes par le rebord du dispositif de protection de
la meule (Fig. 8). Si la meule rotative dépasse du
rebord du dispositif de protection, n'utilisez pas cette
meule car cela signifie qu'elle est trop grande pour cet
agencement.
AVERTISSEMENT
de façon excentrique. L'outil vibrera excessivement,
ce qui pourrait causer une perte de contrôle et
l'éclatement de l'accessoire.
N'utilisez
d'accessoires qui tournent
FIG. 7
ARBRE
CONTRE-
BRIDE
MEULE
ABRASIVE
DE TYPE 27
MEULE
ABRASIVE
DE TYPE 27
FIG. 8
pas
REBORD DU
DISPOSITIF DE
PROTECTION
-39-
MEULE ABRASIVE
ROTATIVE DE TYPE 27
ÉCROU DE
BLOCAGE
MEULE
ROTATIVE
PROTÈGE-
MEULE DE
TYPE 27
ARBRE
CONTRE-
BRIDE
