FR
DESCRIPTION
Pompes à piston alternatif actionnées par air comprimé. Conçues pour
la distribution de graisse à haute-pression. Tout particulièrement
recommandées pour graisses jusqu'au grade NLGI-2 à partir des fûts
d'origine. Les pompes peuvent être fournies séparément ou sous forme

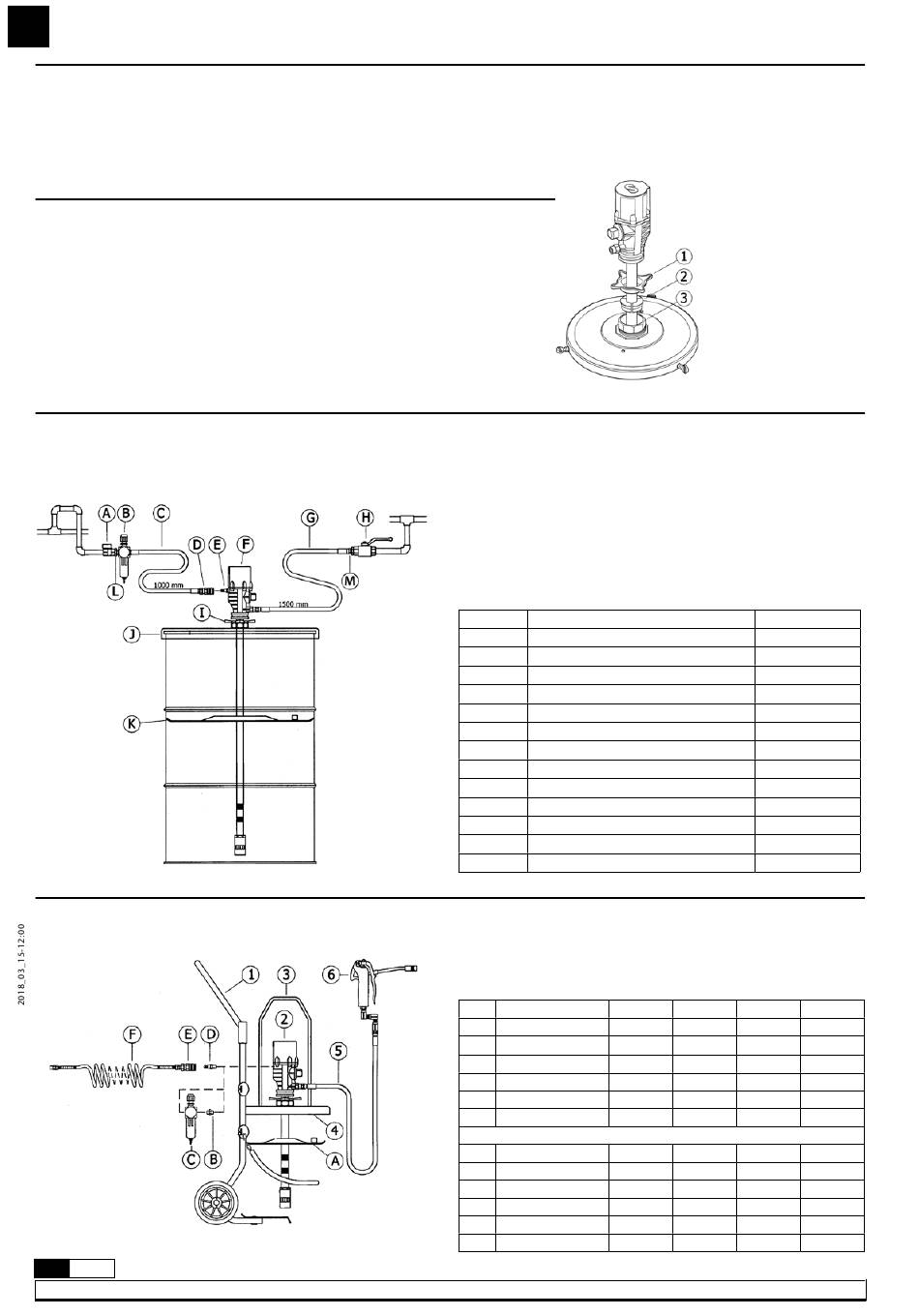

INSTALLATION
La pompe doit être fixée au fût à l'aide d'un couvercle doté d'un filetage
2" BSP (F). Desserrer l'adaptateur en étoile (1) de la bague de fixation
afin d'extraire la partie inférieure de cette dernière (3) et la fixer à
l'embouchure de 2" du couvercle. Placer l'adaptateur en étoile (1) ainsi
que les trois mors (2) de la bague de fixation sur le tube de la pompe.
Introduire la pompe par l'embouchure du couvercle et serrer le tout à
la hauteur désirée (voir fig. 2). Fixer ensuite le couvercle au fût.
BRANCHEMENT TYPE DE LA POMPE
INSTALLATION FIXE
La figure 3 vous présente à titre informatif une installation typique
dotée de tous les éléments recommandés pour son bon fonctionnement.
Fig. 3
ENSEMBLES MÓVILES
Fig. 4
12
840801 R. 03/18
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
de systèmes complets dotés de tous les éléments nécessaires pour son
installation. Elles peuvent également être montées sur des ensembles
mobiles ou fixes. Dans ce dernier cas, il est préférable de brancher les
pompes à une tuyauterie en acier.
NOTE : La pression d'alimentation en air doit être comprise entre 3 et 10
bar sachant que la pression recommandée est de 6 bar. Il est également
vivement conseillé d'installer une vanne d'arrêt afin de pouvoir fermer à
tout moment l'alimentation en air et éviter ainsi tout risque d'incidents
malheureux. En effet, en cas de fuite ou de rupture au niveau de la sortie
de graisse et si malencontreusement l'alimentation en air n'a pas été
coupée, la pompe se mettrait dans ce cas automatiquement en marche
tandis que le fût risquerait de se vider entièrement.
Pos
Description
A
Vanne d'arrêt pour ligne air
B
Régulateur/filtre
C
Flexible de liaison air
D
Raccord rapide
E
Embout pour raccord rapide
F
Pompe PM3 55:1
G
Flexible graisse
H
Vanne d'arrêt pour circuit de graisse
I
Bague de fixation
J
Couvercle (Fût 185 kg)
K
Plateau suiveur
L
Raccord
M
Raccord
424170 (sans diable)
424172 (sans diable)
424150 (avec diable)
424152 (avec diable)
Numéros (1,2,...etc) inclus, lettres (A,B,...etc) en option.
Pos Description
424170
1
Diable
2
Pompe à graisse
404100
3
Anse de transport
741603
4
Couvercle
418013
5
Flexible de sortie
412102
6
Poignée de graisse
413080
A
Plateau suiveur
417006
B
Raccord
239000
C
Filtre-régulateur
240500
D
Embout rapide
259014
E
Raccord rapide
253114
F
Flexible d'air
243105
Fig. 2
Réf.
950319
240500
246010
253114
259014
409200
412190
950304
410000
418006
417004
239005
945516
424172
424150
424152
-
-
430000
430000
404100
404100
404100
741602
741603
741603
418002
418013
418002
412102
412102
412102
413080
413080
413080
Option
417001
417006
417001
239000
239000
239000
240500
240500
240500
259014
259014
259014
253114
253114
253114
243105
243105
243105
