Unité de mesure de phaseur RES670 2.1 CEI
Version du produit: 2.1

14. Interface homme-machine (IHM)

IHM locale
IEC13000239 V2 FR

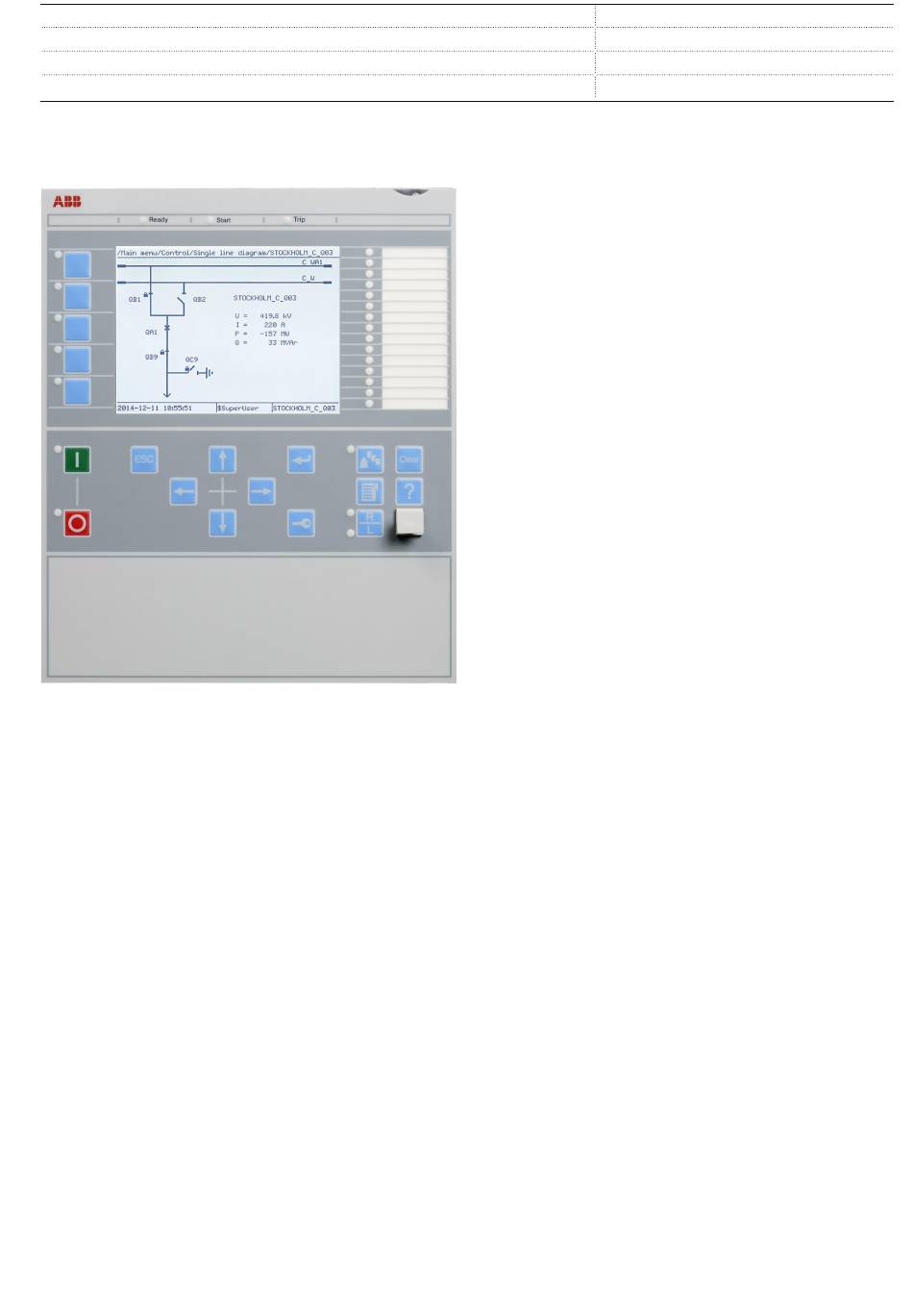

Figure 4. Interface homme-machine locale
L'IHML du DEI contient les éléments suivants :
• Affichage graphique capable d'afficher un schéma unifilaire
défini par l'utilisateur et de fournir une interface pour le
contrôle de tableau.
• Boutons de navigation et cinq boutons de commande définis
par l'utilisateur (raccourcis dans l'arborescence de l'IHM ou
commandes simples).
• 15 LED tricolores définies par l'utilisateur.
• Port de communication pour PCM600.
L'IHM locale est utilisée pour le réglage, le contrôle-commande
et supervision.

15. Fonctions de base du DEI

Synchronisation d'horloge

Le sélecteur de source de synchronisation d'horloge permet de
sélectionner une source commune de temps absolu pour le
DEI. Pour le RES670 en tant qu'unité de mesure de phaseur
(PMU), une synchronisation d'horloge précise est essentielle
pour permettre la comparaison des phaseurs mesurés en
différents emplacements d'un système de surveillance de zone
large (WAMS). Pour un DEI faisant partie d'un système de
protection, une synchronisation d'horloge est nécessaire pour
ABB
comparer les événements et les données de perturbation entre
tous les DEI d'un système de contrôle-commande de poste.
Une source commune doit être utilisée pour le DEI et l'unité de
fusion lorsque le protocole de communication de bus de
processus CEI 61850-9-2LE est utilisé.
GPS et IRIG-B (IRIG-B 00X optique est recommandé), avec
prise en charge IEEE1344, sont les seules sources de
synchronisation d'horloge acceptables pour les applications de
mesure de synchrophaseur et la prise en charge RES670.

16. Communication interne du poste

Protocoles de communication

Chaque DEI est pourvu d'une interface de communication
permettant sa connexion à un ou plusieurs systèmes de
contrôle-commande de poste ou des équipements de poste,
soit par le bus interne du poste (Substation Automation, SA)
soit par le bus de surveillance de poste (Substation Monitoring,
SM).
Les protocoles de communication disponibles sont :
• Protocole de communication CEI 61850-8-1
• Protocole de communication CEI 61850-9-2LE
• Protocole de communication LON
• Protocole de communication SPA ou CEI 60870-5-103
• Protocole de communication DNP3.0
• Protocole de communication C37.118
IEC13000239-2-en.vsd
Plusieurs protocoles peuvent être combinés dans le même DEI.
Protocole de communication CEI 61850-8-1
Un réglage dans le PCM600 permet de choisir entre l'édition 1
et l'édition 2 de CEI 61850. Le DEI est équipé à l'arrière de ports
Ethernet optiques doubles pour les communications internes
du poste CEI 61850-8-1. La communication CEI 61850-8-1 est
également possible via le port Ethernet électrique situé en
façade.Le protocole CEI 61850-8-1 entre les dispositifs
électroniques intelligents (DEI) de différents constructeurs
permet d'échanger des informations et simplifie l'ingénierie du
système. La communication d'un DEI vers un autre DEI via
messagerie GOOSE et la communication client-serveur sur
MMS sont pris en charge. Le chargement de fichier de
perturbographie (COMTRADE) peut être effectué via MMS ou
FTP.
Protocole de communication CEI 61850-9-2LE
La norme de communication CEI 61850-9-2LE par port
Ethernet optique simple est disponible pour le bus de
processus. Le protocole CEI 61850-9-2LE permet aux
transformateurs de mesure non conventionnels (NCIT) à unités
de fusion (MU), ou aux unités de fusion autonomes, d'échanger
des informations avec le DEI et de simplifier l'ingénierie de
contrôle-commande de poste.
1MRK 511 367-BFR A
27
