Etape 11. Branchement des câbles Ethernet
Branchement des câbles Ethernet au boîtier de commande et à des boîtiers
d'extension.
Pourquoi et quand exécuter cette tâche
Cette tâche vous guide dans la procédure de connexion Ethernet interne et externe
pour votre système.
Elle suppose que votre planification initiale a déterminé l'emplacement prévu pour
les câbles Ethernet. Le boîtier de commande Storwize V7000 Unified nécessite au
moins une et au maximum deux connexions Ethernet 1 Gbps. Voir figure 37,
figure 38, à la page 52 et tableau 15, à la page 52. Pour les modules de fichiers, les
deux premiers ports Ethernet 1 Gbps libellés 1 et 2 dans la figure 39, à la page
53 sont utilisés pour les communications internes entre les modules de fichiers. Les
troisième et quatrième ports Ethernet 1 Gbps sont utilisés (au besoin) pour la
gestion et les données. Tous les ports Ethernet 10 Gbps sont réservés aux données.
Les opérations de gestion ne peuvent pas être effectuées sur le port Ethernet
10 Gbps. Voir figure 39, à la page 53 et tableau 16, à la page 53.
Remarque : Il est important que les modules de fichiers puissent communiquer sur
le réseau avec le boîtier de commande Storwize V7000 pour la gestion, la
maintenance et l'accès aux fichiers facultatifs.

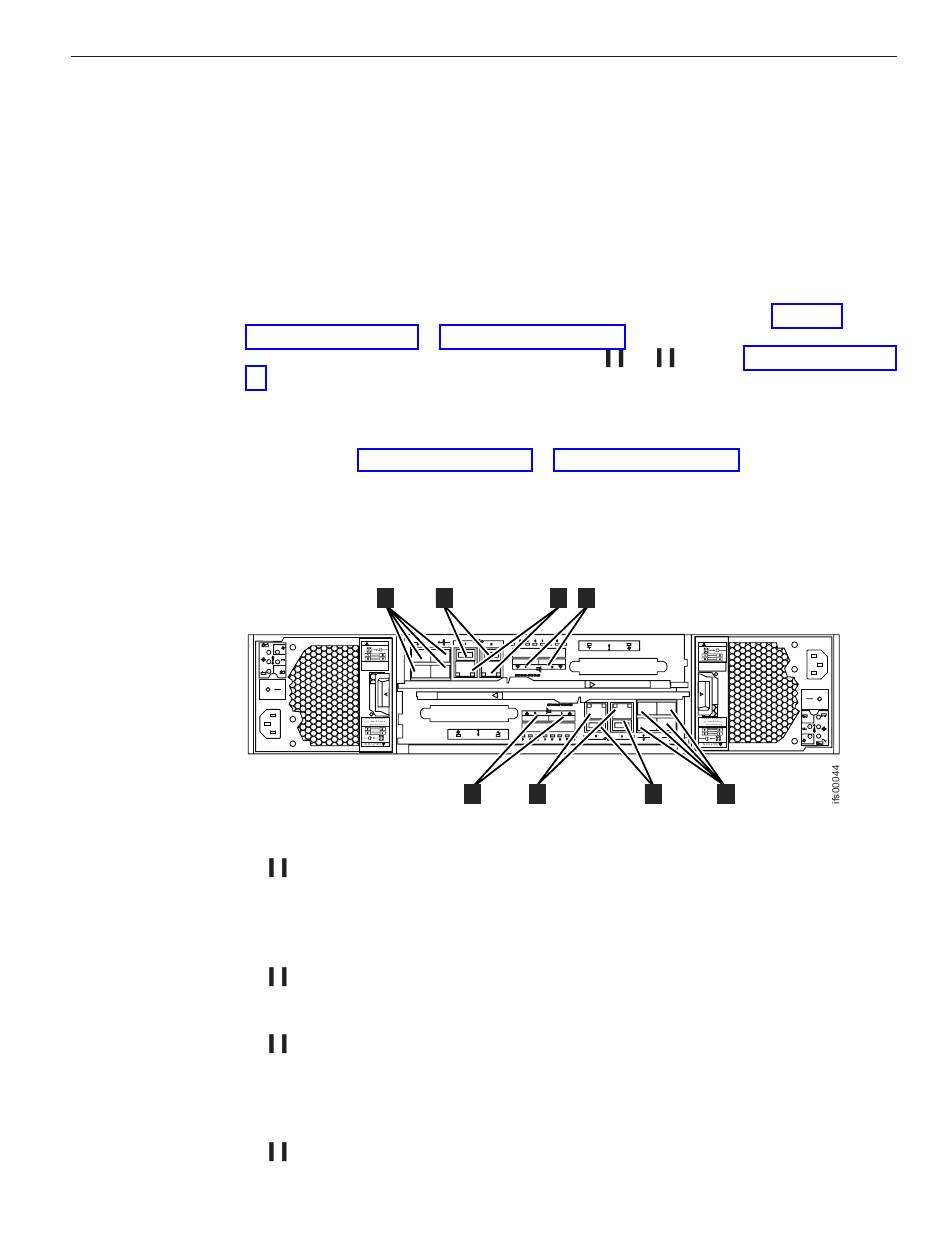

Figure 37. Connexions réseau Ethernet du boîtier de commande.
v
v
v
v
1 2
CAUTIO N
Disconnect all
supply power for
complete isolation
1 Ports Fibre Channel (8 Gbps). Chaque cartouche est dotée de quatre ports
Fibre Channel. Ces ports se présentent par quatre en deux rangées de deux
connecteurs. Les ports sont numérotés de 1 à 4, de gauche à droite et de haut en
bas. Deux ports sont connectés aux modules de fichiers et deux au réseau de
stockage SAN.
2 Ports USB. Chaque cartouche est dotée de deux ports USB. Les ports se
trouvent côte à côte sur la cartouche et sont numérotés 1 sur la gauche et 2 sur
la droite. Un seul port est utilisé lors de l'installation.
3 Ports Ethernet (1 Gbps). Chaque cartouche est dotée de deux ports Ethernet.
Les ports se trouvent côte à côte sur la cartouche. Ils sont numérotés 1 sur la
gauche et 2 sur la droite de la cartouche supérieure. Les emplacements des ports
sont inversés pour la cartouche inférieure. Le port 1 doit être connecté en
premier et l'utilisation du port 2 est facultative.
4 Ports SCSI série (SAS) (6 Gbps). Chaque cartouche est dotée de deux ports
SAS. Les ports se trouvent côte à côte sur la cartouche. Ils sont numérotés 1 sur
3 4
4 3
CAUT I O N
Disconnect all
supply power for
complete isolation
2
1
