La figure 4 affiche la vue arrière d'un boîtier de commande de modèle 2076-112 ou
2076-124 et identifie l'emplacement des ports.
1

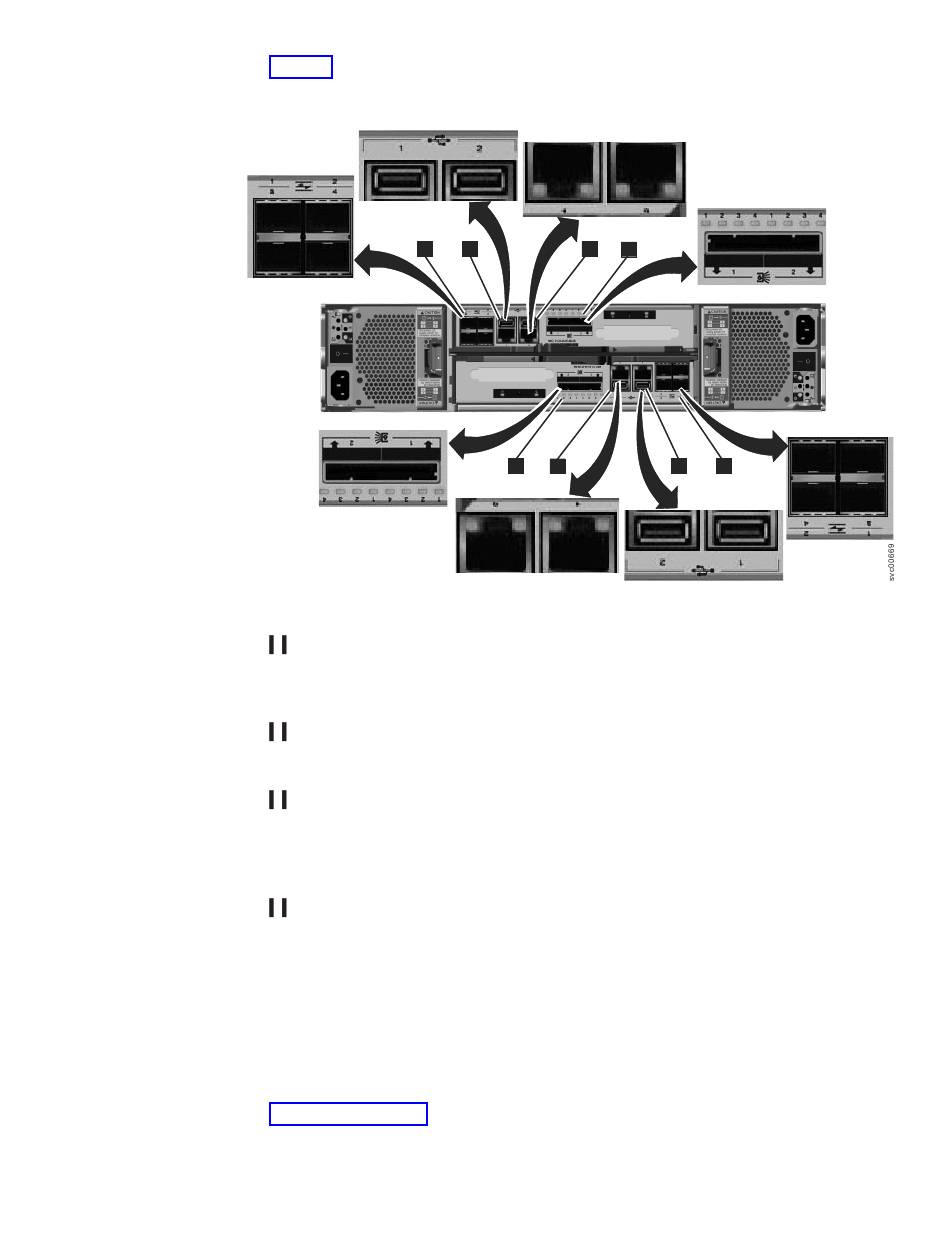

Figure 4. Cette figure présente les ports de données à l'arrière du boîtier de commande.
1 Ports Fibre Channel. Chaque cartouche a quatre ports Fibre Channel. Ils se
v
trouvent dans un bloc de quatre ports répartis dans deux lignes de deux
connecteurs. Les ports sont numérotés de 1 à 4, de gauche à droite et de haut en
bas. Deux ports sont connectés aux modules de fichiers et deux sont facultatifs.
2 Ports USB. Chaque cartouche est dotée de deux ports USB. Les ports se
v
trouvent côte à côte sur la cartouche et sont numérotés 1 sur la gauche et 2 sur
la droite. Un port est utilisé lors de l'installation.
3 Ports Ethernet. Chaque cartouche a deux ports Ethernet. Les ports se
v
trouvent côte à côte sur la cartouche. Ils sont numérotés 1 sur la gauche et 2 sur
la droite de la cartouche supérieure. Les emplacements des ports sont inversés
pour la cartouche inférieure. Le port 1 doit être connecté en premier et
l'utilisation du port 2 est facultative.
4 Ports SCSI série (SAS). Chaque cartouche est dotée de deux ports SAS. Les
v
ports se trouvent côte à côte sur la cartouche. Ils sont numérotés 1 sur la gauche
et 2 sur la droite. Le port 1 doit être connecté en premier si vous ajoutez un
boîtier d'extension. Le port 2 doit être connecté si vous ajoutez un second boîtier
d'extension.
Remarque : La référence se trouvant aux emplacements de gauche et de droite
s'applique à la cartouche 1, qui est la cartouche supérieure. Les emplacements de
port sont inversés pour la cartouche 2, qui est la cartouche inférieure.
La figure 5, à la page 6 affiche la vue arrière d'un boîtier de commande de modèle
2076-312 ou 2076-324 avec les ports Ethernet 10 Gbps facultatifs installés. Tous les
autres ports sont identiques.
2 3 4
4
3
