VARFREE - Installation, Utilisation et Entretien
1 Vanne gaz
2 Ventilateur
3
Electrode d'ionisation
4 Electrode d'allumage
5 Transformateur d'allumage
6 Sonde de température fumée
7 Purgeur
8
Sonde de température retour d'eau
9
Débitmètre
10 Sonde de température départ d'eau
11 Capteur de pression
12 Clapet anti-retour
13 Siphon condensats (livré non montée)
14
Tableau de commande IHM
15
Boîtier NAVISTEM B3000
16 Pressostat d'air
17 Thermostat de sécurité
18 Filtre CEM
16 / 144
16
18
2
12
13

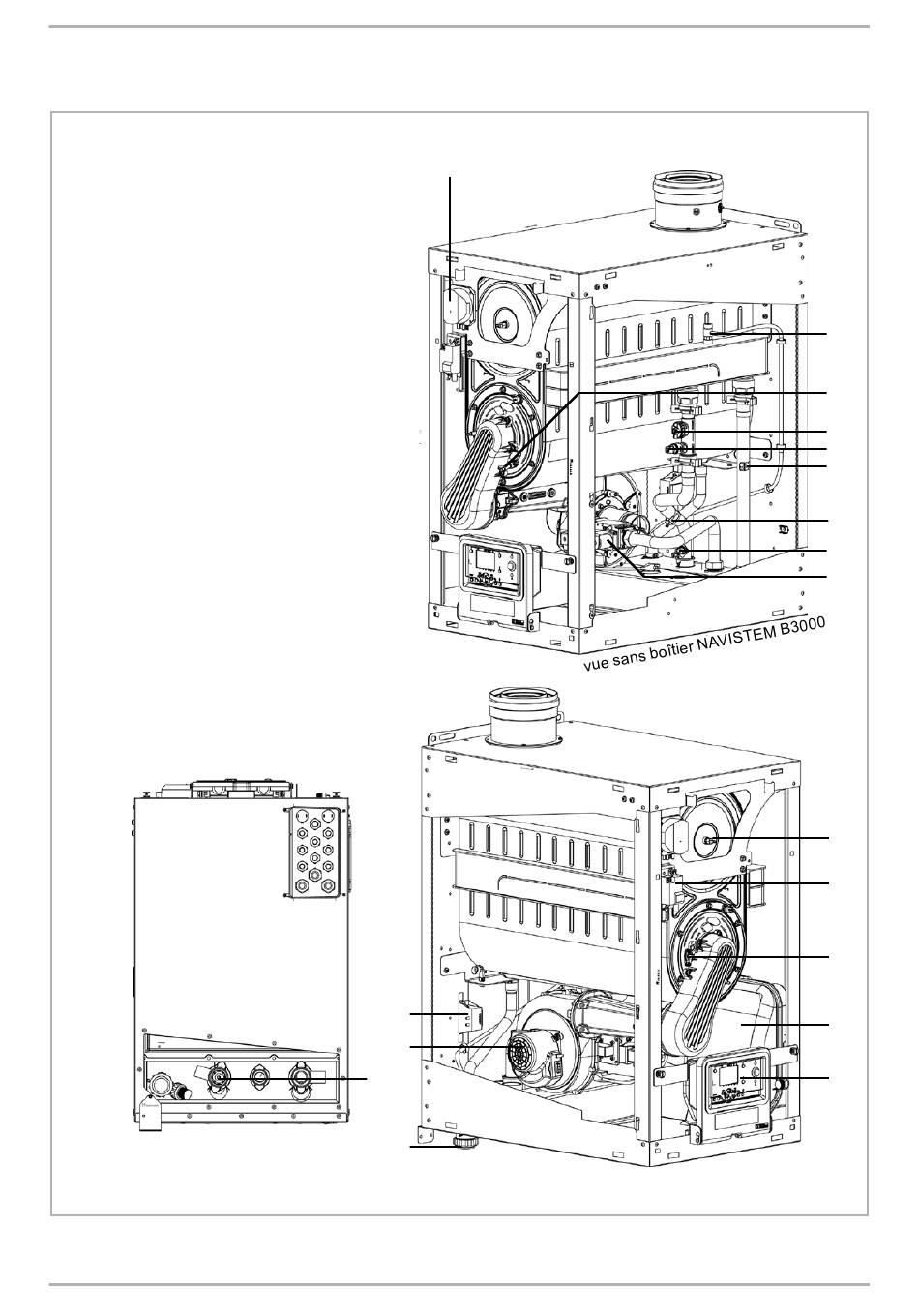

figure 4 - Composants chaudière modèle 150
U0590800-#
00RNO0144-L (U0561574)
7
3
9
11
8
10
17
1
6
5
4
15
14
