t d e
p o r
Poulie tendeur
S u p
e a u
2
l i n t
6
avant
5
Axe de
3
pivotement et
goupille fendue
5
Ouvrir le côté de bras droit
Boulon
de tension
8
Écrou de blocage en nylon
Pivot Bolt
Support
de porte
1
Installez régulièrement les entretoises d'espacement sur le rail. Le patin d'espacement en nylon de l'entretoise doit regarder vers le haut.
(Deux boulons/écrous de 1 po par entretoise).
2
Installez la poulie tendeur dans le second trou depuis l'extrémité du rail (deux boulons/écrous de 1 po avec des rondelles de blocage).
3
Faites glisser le chariot dans les rails pour que le boulon de tension regarde en direction du dispositif de fermeture.
4
Fixez le dispositif de fermeture aux rails en utilisant la fente en L et le troisième trou de chaque rail. (quatre boulons/écrous de 1 po)
5
Connectez la chaîne à la connexion du chariot sur l'extrémité de la porte. Connectez le boulon de tension sur l'autre extrémité et réglez la chaîne en conséquence. Une chaîne correctement
réglée présentera un fléchissement de 3 po en son point milieu. Au besoin, démontez des maillons de la chaîne pour obtenir un réglage correct. (deux écrous et une rondelle, deux
maillons de raccord).
Fournissez un patin de montage pour le support de linteau pour fixation au mur avant. Utilisez ensuite l'axe de pivotement du linteau et les goupilles fendues pour fixer le rail sur le support de
6
linteau (avec le dispositif de fermeture restant au sol).
Fixez les supports de montage sur le dispositif de fermeture. Faites pivoter le dispositif de fermeture jusqu'à ce que le rail soit horizontal par rapport au support de linteau et fixez les supports au
7
plafond. Si la longueur du rail dépasse 15 pieds, l'utilisation d'une ferrure de support à mi-distance est recommandée.
Assemblez les bras courbes et rectilignes selon la présentation en vous assurant que le côté ouvert de l'encoche du bras rectiligne regarde la porte (deux boulons/écrous de 1 po). Fixez le bras sur
8
le support de porte avec un boulon de 1 po et un écrou de blocage en nylon pour que le boulon ne puisse pas pivoter.
9
Faites cheminer les câbles d'alimentation par l'orifice de la conduite des câbles d'alimentation dans le boîtier électrique. Connectez l'alimentation et la terre sur les bornes du câbles d'alimentation
dans le boîtier électrique. Respecter TOUS les codes d'électricité nationaux et locaux.
10
Réglez le contacteur de fin de course pour ouvrir et fermer correctement la porte. Assurez-vous que les écrous de limite sont positionnés entre les contacteurs de fin de course avant de procéder
aux réglages.
11
Déposez la goupille fendue sur l'écrou de l'axe d'enclenchement. Faites reculer l'écrou d'enclenchement jusqu'à ce qu'une très faible tension soit appliquée au ressort d'enclenchement. Serrez
graduellement l'écrou d'enclenchement jusqu'à ce que la tension soit suffisante pour permettre au dispositif de fermeture de déplacer la porte sans à-coups mais en permettant à l'enclenchement
de glisser en cas d'obstruction de la porte. Lorsque l'enclenchement est correctement réglé, il doit être généralement possible d'arrêter la porte à la main pendant son déplacement. Réinstallez la
goupille fendue à la fin de l'opération.
Instructions de programmation de radio à l'intérieur du couvercle du système de fermeture.
12
01-36816
01-36816B

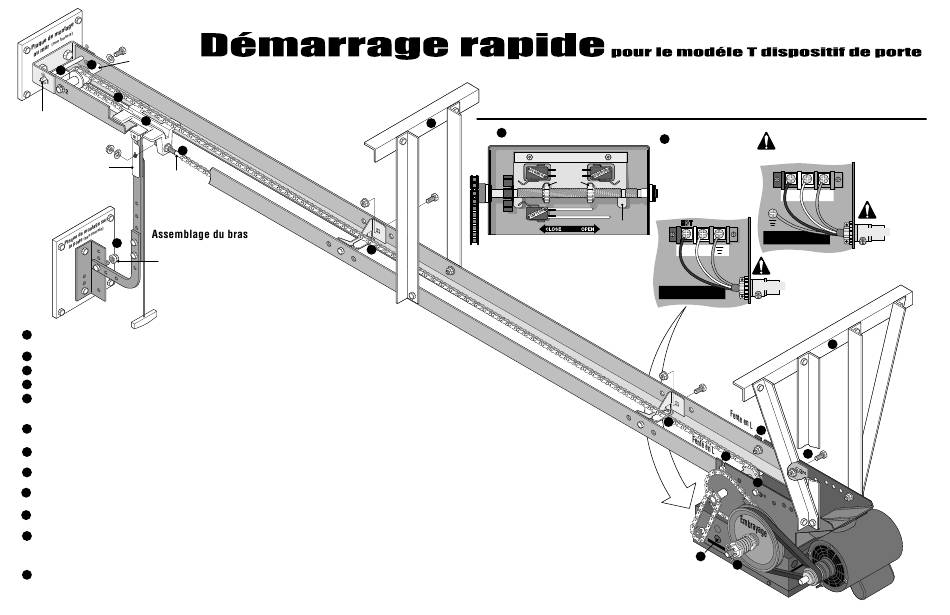

IMPORTANT : Ce démarrage rapide est destiné à mettre en valeur une installation typique. Ces instructions ne se veulent pas exhaustives. C'est parce que chaque application est unique qu'il incombe à l'acheteur, au concepteur, à
l'installateur et à l'utilisateur final de s'assurer que le système complet de la porte est sans danger dans le cadre prévu de son utilisation. Veuillez consulter le manuel et/ou un technicien qualifié pour de plus amples informations.
Support de mi-portée type
(non fourni)
1
Intérieur du coffret de branchement
7
10
Contacteurs de limite
Plaque de
maintien
Écrou de
limite
L'écrou de limite de direction se déplacera pendant
le mouvement de la porte
© 2014, The Chamberlain Group, Inc.
All Rights Reserved
Tous droits réservés
Respecter TOUS les codes d'électricité
9
Câblage d'alimentation
nationaux et locaux.
Minimum du 14 AWG
Connexion triphasée
L1 L2
Connexion monophasée
HOT
NEUTRAL EARTH
Appuyez
POWER WIRING
USE COPPER WIRE ONLY
L1
L2
Câblage d'alimentation
UNIQUEMENT!
CIRCUIT RÉSERVÉ
POWER WIRING
USE COPPER WIRE ONLY
Supports de montage types
(non fournis)
1
4
4
4
P O
W E
R W
IR
IN
G
9
11
Dispositif
L3
Câblage
d'alimentation
UNIQUEMENT!
CIRCUIT RÉSERVÉ
7
4
G
IN
L W
IR
R O
N T
C O
