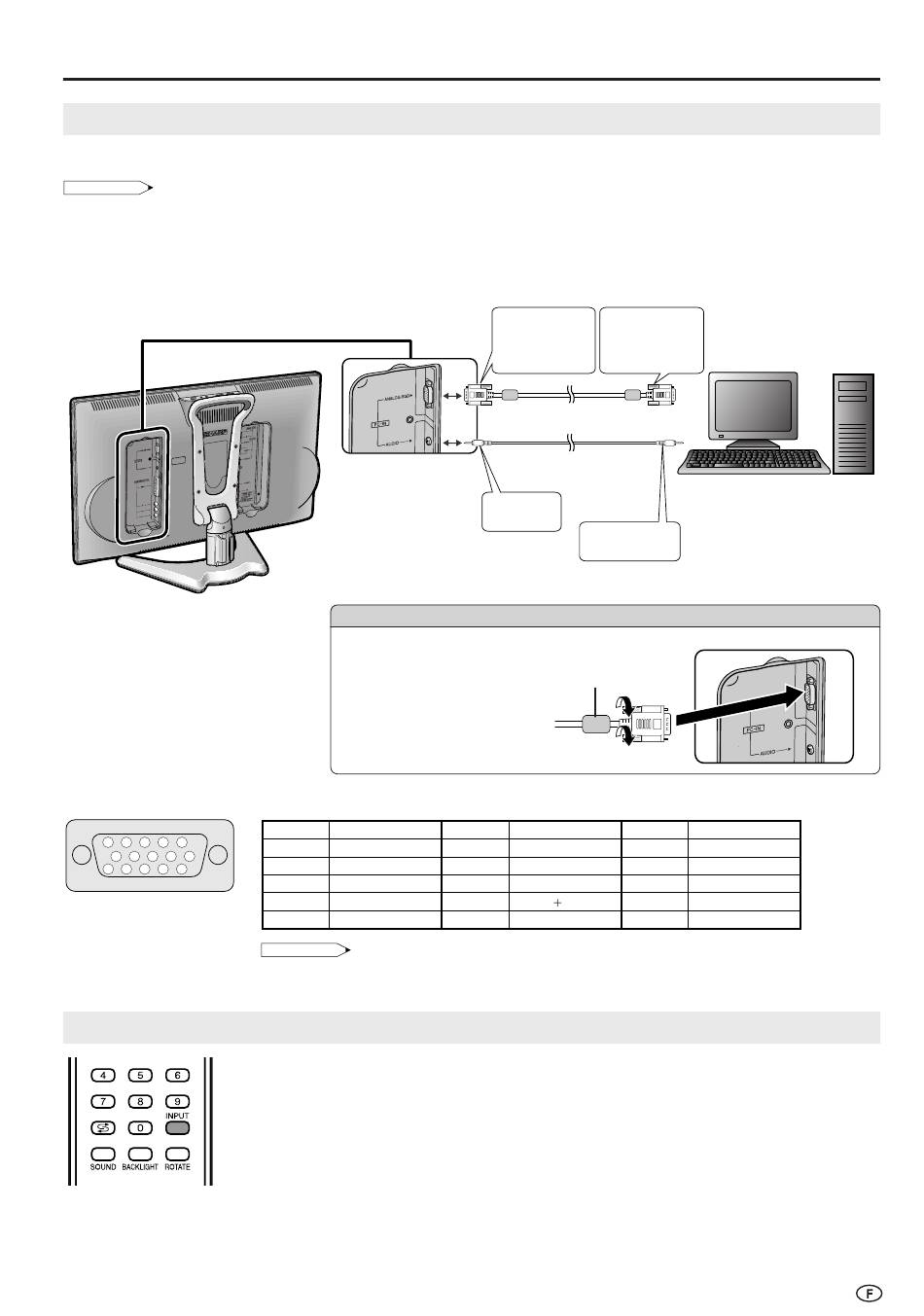

Raccorder un PC
Visualiser une image provenant d'un PC
Utilisez la borne PC-IN pour raccorder un PC.
REMARQUE
• Ce téléviseur LCD est compatible avec la norme VESA DDC 1/DDC 2B.
• Veillez à lire les modes d'emploi des appareils à raccorder, avant d'effectuer les raccordements.
• Veillez à sélectionner les mêmes valeurs de signal, pour le signal de sortie d'un PC et le signal d'entrée du téléviseur LCD, avant
d'effectuer le raccordement avec le PC. (Voir pages 36 et 37).
• En fonction du PC utilisé, les images peuvent ne pas s'afficher sans convertir les signaux de sortie en sortie externe. En ce qui concerne la
conversion en sortie externe, veuillez vous référer aux manuels du PC.
Noms de signaux pour le connecteur 15 broches mini D-sub
5
4
3
2
1
10
9
8
7
6
15 14
13
12
11
Affichage d'une image provenant d'un PC
Pour visualiser une image provenant d'un PC, effectuez le procédure suivante.
1 Sélectionnez le mode PC au moyen de INPUT de la télécommande ou du téléviseur LCD. (Voir
2 Sélectionnez le signal d'entrée PC. (Voir page 36.)
3 Sélectionnez le mode d'entrée du son du PC. (Voir page 18.)
4 Ajustez les options "Sync.fine" si l'image du PC n'apparaît pas nettement. (Voir page 36.)
Raccordement du câble à vis moletée
• Raccordez le câble à vis moletée
en vous assurant qu'il s'ajuste
correctement dans la borne.
Serrez ensuite correctement les
connecteurs, en serrant les vis
des deux côtés de la fiche.
• Ne retirez pas les tores en ferrite,
attachés au câble RVB.
Broche N°
Nom du signal
1
R
2
G
3
B
4
Non connecté
5
CSYNC
REMARQUE
• La broche N° 5 sur le téléviseur LCD n'est pas utilisée pour l'entrée du signal.
• La broche N° 9 n'est pas connectée avec le câble RVB fourni.
page 11.)
Vers la borne
Vers la borne de
d'entrée ANALOG
sortie ANALOG
RGB (RVB
RGB (RVB
analogique)
analogique)
Câble RVB (fourni)
Câble avec mini-fiche stéréo de ø3,5 mm
(disponible dans le commerce)
Vers la borne
d'entrée AUDIO
Vers la borne de
sortie Audio
Tore en ferrite
Broche N°
Nom du signal
6
GND (Terre)
7
GND (Terre)
8
GND (Terre)
9
5V
0
GND (Terre)
PC
Broche N°
Nom du signal
q
Non connecté
w
SDA
e
HD
r
VD
t
SCL
35
