5
Installation
Un relais supplémentaire est nécessaire lorsque la tension des freins vaut ≠ 24 V,
lorsque le courant des freins est supérieur à la puissance de coupure du X101 ou lorsque
vous prenez en compte la norme UL508C et que le courant des freins vaut > 4 A.
Tenez compte d'une plage de tension de fonctionnement des freins éventuellement
réduite en raison d'une chute de tension interne pouvant valoir jusqu'à 2,6 V max.

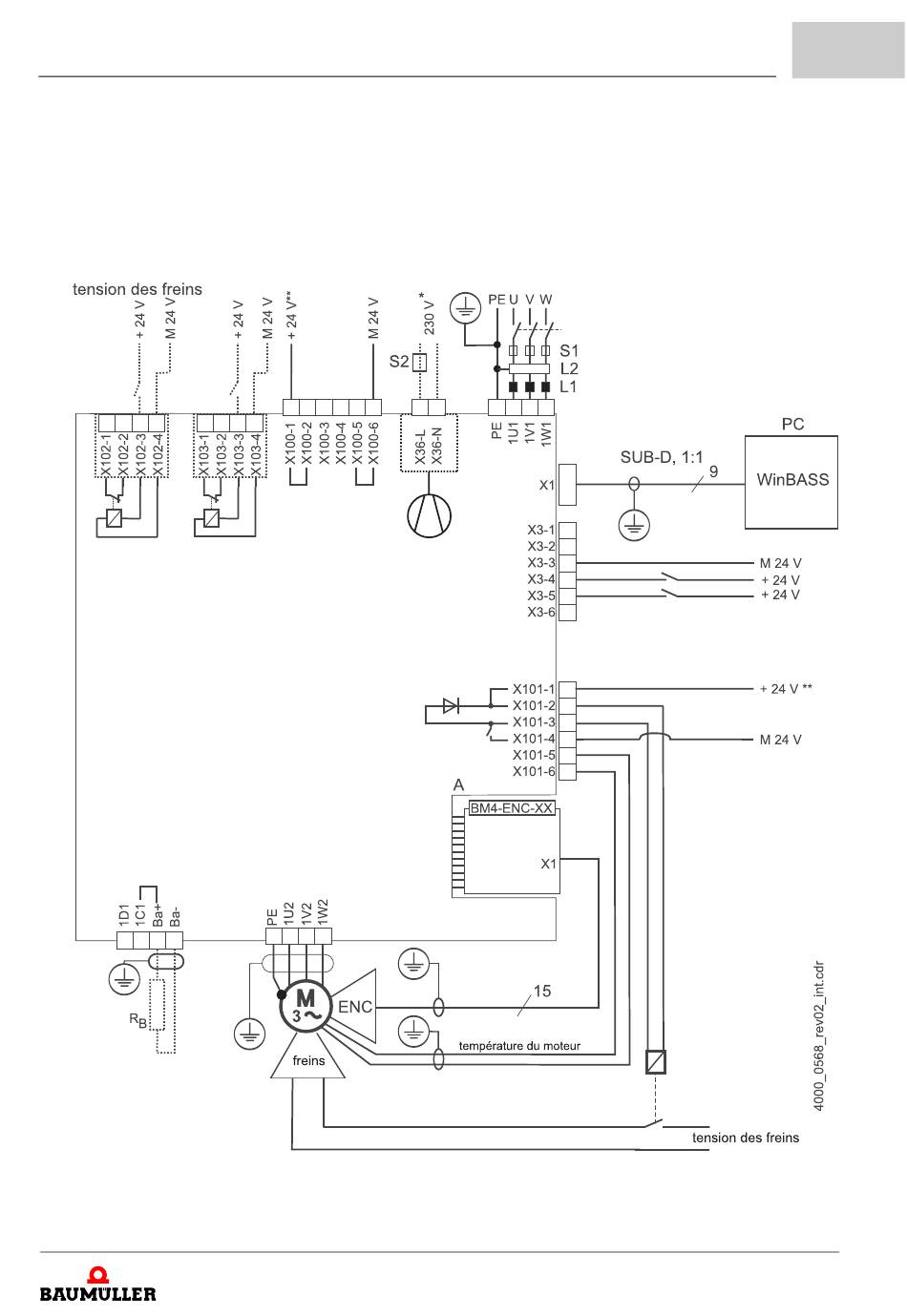

Figure 7:
Plan de raccordement avec freins du moteur commandés par un relais supplémentaire
®
Notice abrégée b maXX
BM4400
19
Numéro du document : 5.06014.01
de 84
