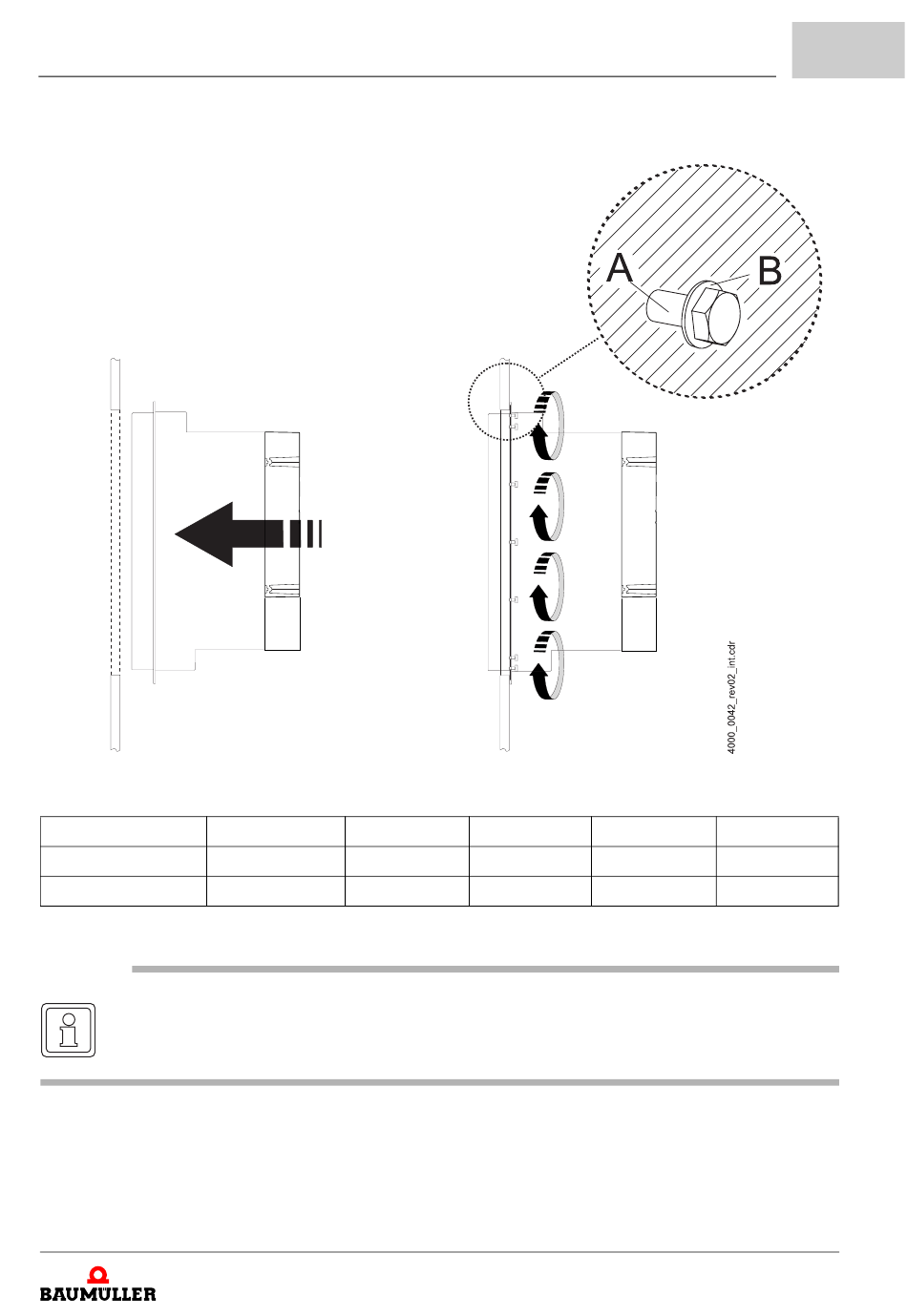

Figure 5: Instructions de montage « diverses »
Appareil BM442X-A/F/Z/C BM443X-A/F/C BM444X-A/F
A - Vis 4 x M5
B - Rondelles 4 x (5,3 x 10)
REMARQUE
Pour les types d'appareils BM44XX-F et BM44XX-Z avec réfrigérant à eau, n'oubliez pas de
connecter le circuit de refroidissement au dissipateur qui se trouve au dos des appareils.
14 x M4 16 x M5
14 x (4,3 x 9) 16 x (5,3 x 15) 16 x (8,4x17)
Notice abrégée b maXX
Numéro du document : 5.06014.01
Montage
BM445X-A/F BM446X-A/F
16 x M8 20 x M8
20 x (8,4x17)
®
BM4400
4
