Autres
Rapport
de sonde
Polarité

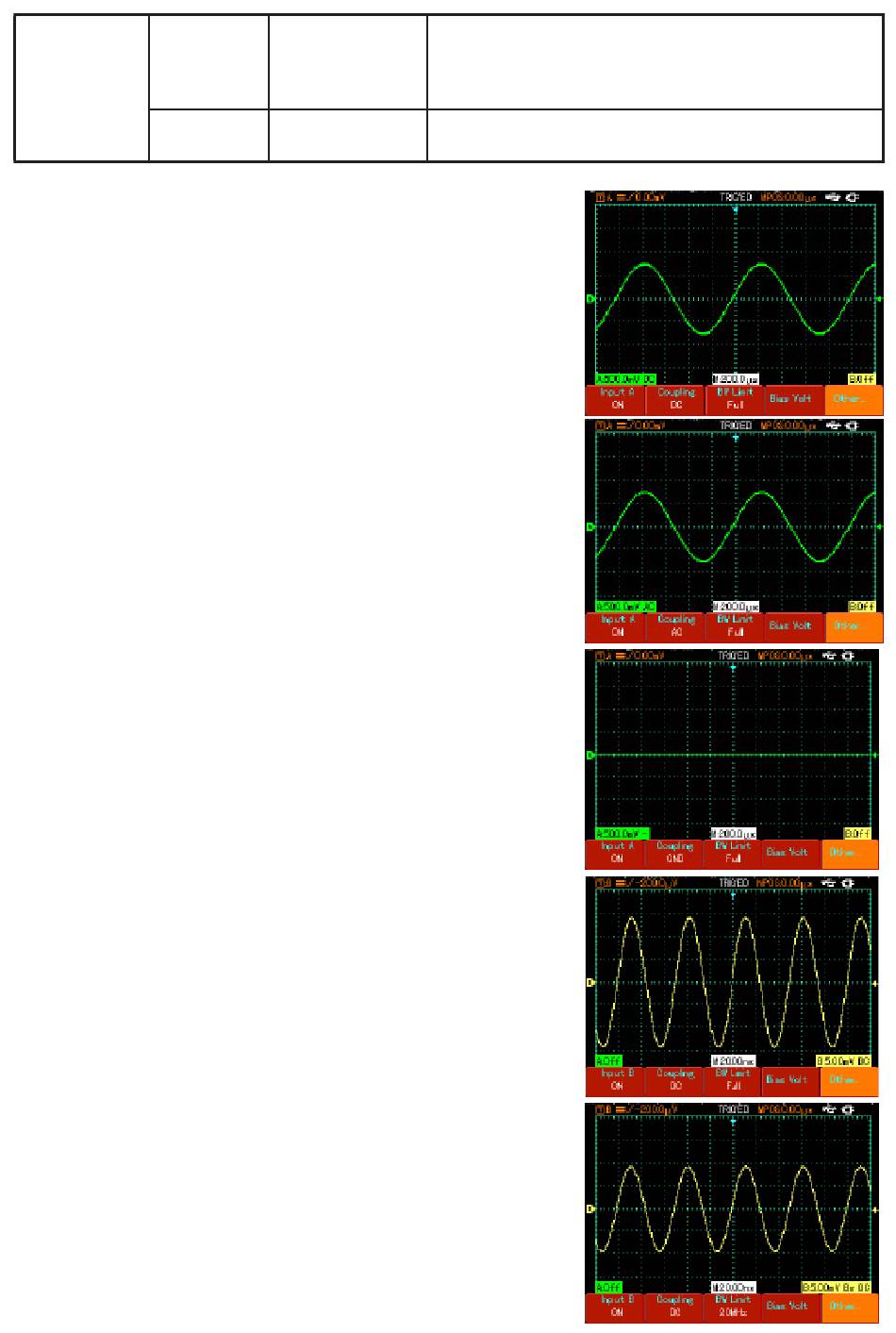

Réglage du couplage de voie
•
Application d'un signal à la voie A. Le signal testé est
un signal sinusoïdal qui contient des grandeurs CC.
•
Appuyez sur [A] pour sélectionner la voie A. Puis
appuyez sur [F1] pour régler l'entrée A sur ON
(activé).
•
Ensuite, appuyez sur [F2] pour sélectionner le
couplage CC. Les grandeurs CC et CA du signal
testé et l'entrée dans la voie A peuvent passer.
•
Appuyez sur [F2] pour sélectionner le couplage CA.
Les grandeurs CC du signal testé et l'entrée dans la
voie A seront interceptées. Seules les grandeurs CA
peuvent passer.
•
Appuyez sur [F2] pour sélectionner le couplage à la
masse. L'entrée de la voie est maintenant réglée sur
une masse équivalente. Le niveau d'entrée de la voie
apparaît à l'écran.
Remarque : dans ce mode, bien que la forme d'onde
n'apparaisse pas à l'écran, le signal d'entrée reste
connecté au circuit de la voie.
Réglage de la limite de bande passante de la voie
•
Application d'un signal à la voie B. Le signal testé
est un signal contenant des grandeurs de fréquence
élevées.
•
Appuyez sur [B] pour activer la voie B. Ensuite,
appuyez sur [F3] pour définir la bande passante de
la voie sur la bande passante complète. Le signal
à mesurer peut maintenant passer même s'il contient
des grandeurs élevées de fréquence.
•
Appuyez sur [F3] pour régler la limite de bande
passante à 20 MHz. Toutes les grandeurs élevées
de fréquence supérieures à 20 MHz dans le signal
testé seront limitées.
1X
Sélectionnez l'une des valeurs en fonction du
10X
facteur d'atténuation de la sonde pour que la
100X
lecture du signal mesuré soit correcte.
1000X
Normal
Affichage normal de la forme d'onde
Inverser
La forme d'onde est inversée
7
