Demander le rappel d'un fichier enregistré sur le périphérique USB
•
Insérez le périphérique USB et appuyez sur [SAVE] (enregistrer) pour accéder au menu
enregistrement. Appuyez sur [F3] pour sélectionner la fonction d'enregistrement.
•
Appuyez sur [F3] pour sélectionner « import »,
puis sur [F2] pour activer l'option « USB document »

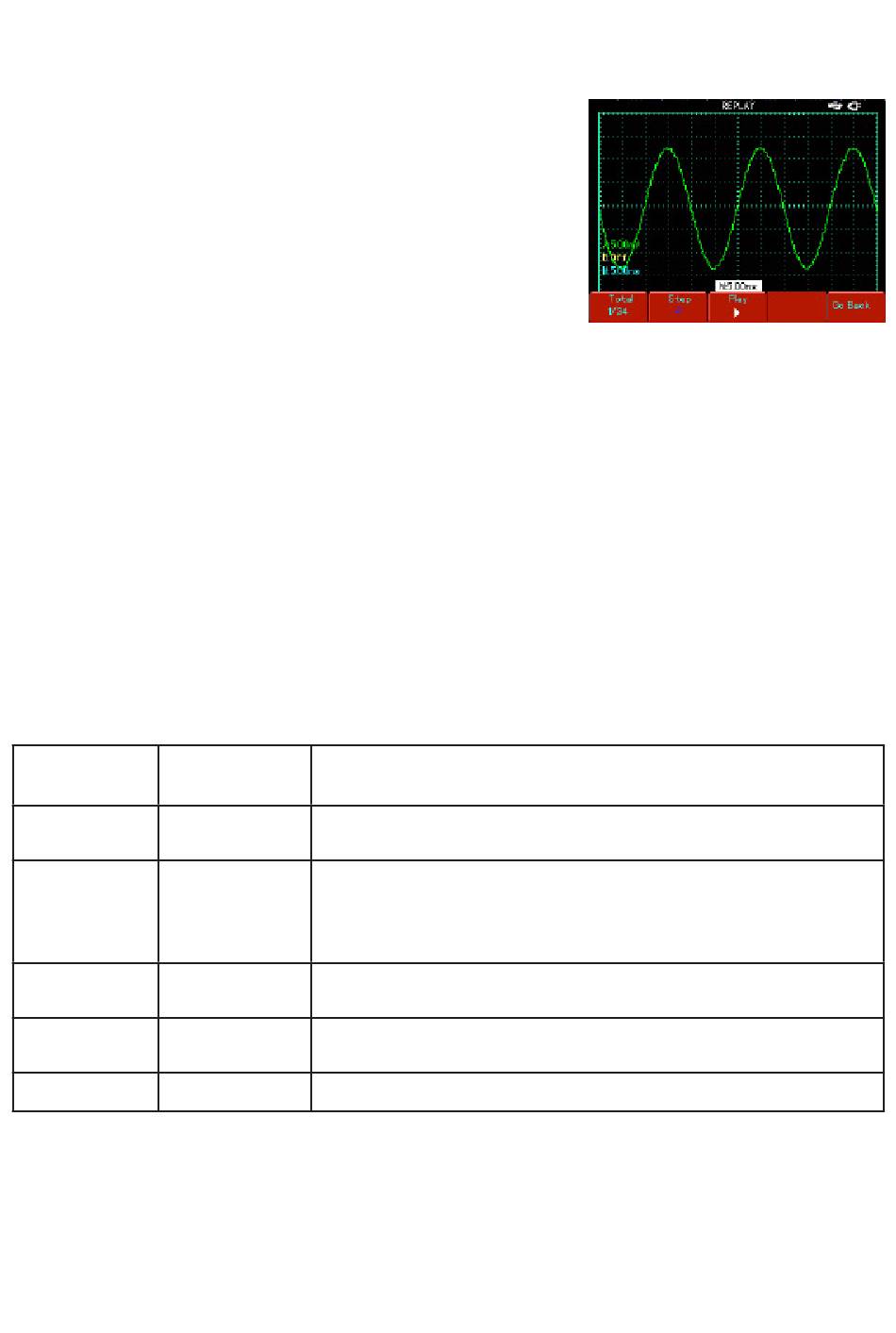

(fichier USB). Sélectionnez « 3 » avec la molette
et appuyez sur [F4]. La forme d'onde de lecture
apparaît à l'écran lorsque la barre de progression
« Loading... » (chargement...) disparaît.
•
Si vous appuyez à nouveau sur [F3], tous les écrans
de formes d'ondes enregistrés seront affichés.
Appuyez sur [F3] pour arrêter la lecture, puis
sélectionnez la lecture d'un écran de forme d'onde
en particulier à l'aide de la molette.
Enregistrement
•
Appuyez sur [SAVE] (enregistrement) pour accéder au menu d'enregistrement, puis
appuyez sur [F3] pour sélectionner la fonction d'enregistrement.
•
Appuyez sur [F1] pour activer la fonction d'enregistrement de la forme d'onde.
Le système passe en mode d'enregistrement. Le nombre d'écrans enregistrés est
indiqué dans le coin supérieur droit.
•
Lorsque tous les écrans spécifiés sont enregistrés, appuyez sur [F1] pour quitter
la fonction d'enregistrement. Toutes les formes d'onde enregistrées seront
sauvegardées en interne.
•
Insérez le périphérique USB et appuyez sur [F4] pour accéder au menu
d'enregistrement. Appuyez sur [F2] pour activer l'option « USB document » (fichier
USB), puis sélectionnez « 3 » avec la molette.
•
Appuyez sur [F4]. La forme d'onde est enregistrée avec succès sur le périphérique
USB lorsque la barre de progression « Saving....... » (enregistrement...) disparaît.
Menu des
fonctions
Waveform
ON
record
OFF
Screen
Single screen
Playback
Playback
Return
USB document
Import
(1-10)
USB document
Save
(1-10)
Return
Remarque : votre oscilloscope à mémoire numérique série 72-93xx peut enregistrer
jusqu'à 1000 écrans de données de formes d'ondes. Si l'une des opérations suivantes
est activée pendant l'enregistrement, l'oscilloscope redémarre l'enregistrement à partir
de l'écran 1 :
•
Modification de la gamme verticale du signal
•
Modification de la base de temps horizontale du signal
•
Modification de la position horizontale du signal
•
Modification de la position verticale du signal
Réglage
Rappeler un réglage enregistré.
Rappeler et afficher une forme d'onde enregistrée.
Nombre d'écrans en cours de lecture et nombre total d'écrans
Sélectionner la lecture sur un seul écran avec la molette.
Lire et mettre en pause un fichier de forme d'onde enregistré.
Retour au menu précédent.
Importer le fichier de forme d'onde enregistré sur le
périphérique USB vers l'oscilloscope.
Enregistrer la forme d'onde enregistrée sur le périphérique USB.
Retour au menu précédent.
Description
16
