Gima 2246A Manuel D'utilisation page 23

23

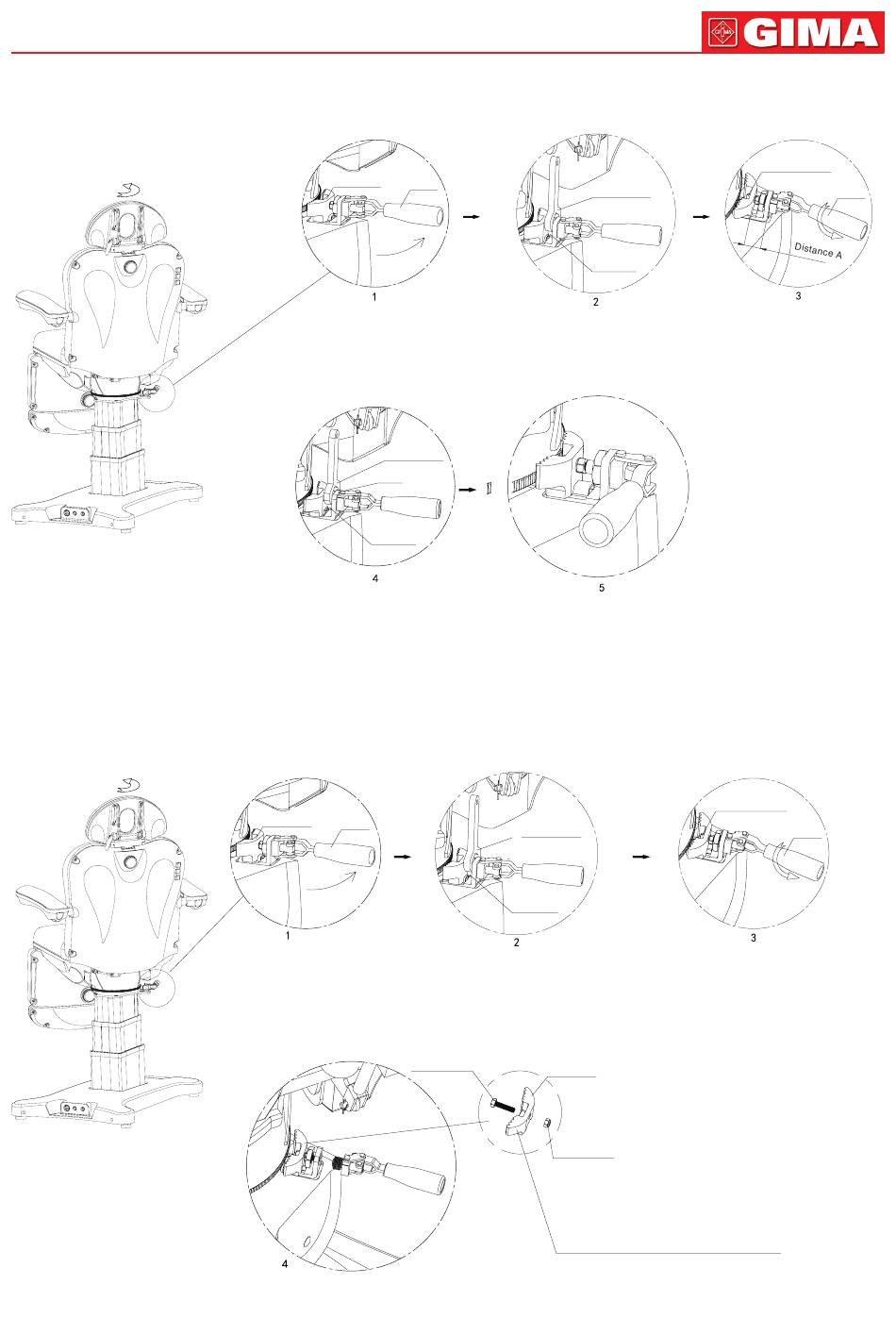

Instruction pour desserrer le bloc de freinage
(Il s'agit de serrer le bloc de freinage dont l'engrenage est effiloché.)
Instructions pour remplacer le bloc de freinage
(Il s'agit de remplacer le bloc de freinage si son engrenage est absolument usé et qu'il ne fonctionne plus.)
Étape 4: Retirez le bloc de
freinage, puis serrez la vis
hexagonale avec une clé, tout
en dévissant l'écrou M6 avec
une autre.
Le schéma du produit sert uniquement à illustrer la structure spécifique du produit, se référer au produit réel.
Bloc de freinage
Étape 1: Soulevez le dossier à
l'angle maximum, puis desserrez
le bloc de freinage en poussant la
poignée dans le sens contraire des
aiguilles d'une montre comme sur la
photo ci-dessus.
Structure de fixation
Écrou M16
Étape 4: Maintenez la structure de fixa-
tion horizontalement en tenant la poignée
avec la main droite, tout en vissant l'écrou
M16 avec une clé plate dans le sens in-
verse des aiguilles d'une montre.
Bloc de freinage
Poignée
Étape 1: Soulevez le dossier à
l'angle maximum, puis desserrez
le bloc de freinage en poussant la
poignée dans le sens contraire des
aiguilles d'une montre comme sur la
photo ci-dessus.
Poignée
Étape 2: Tenez la poignée avec
la main droite, tout en dévissant
l'écrou M16 dans le sens des
aiguilles d'une montre avec une
clé plate
Clé plate de 24 mm \
Étape 5: Serrez la poignée
dans le sens des aiguilles d'ue
montre comme sur la photo
ci-dessus.
Clé plate de 24 mm
Écrou M16
Étape 2: Tenez la poignée avec
la main droite, tout en dévissant
l'écrou M16 dans le sens des
aiguilles d'une montre avec une
clé plate.
Vis hexagonale exté-
rieure de M6
Bloc de freinage
FRANÇAIS
Clé plate de 24 mm \
Écrou M16
Étape 3: Appuyez sur la vis hexa-
gonale M6 avec l'index gauche pour
l'empêcher de tourner, tout en tour-
nant la poignée de 360° dans le sens
contraire des aiguilles d'une montre
avec la main droite. Cela permet
d'augmenter la distance A.
Vis hexagonale extérieure de M6
Étape 3: Appuyez sur la vis hexa-
gonale M6 avec l'index gauche pour
l'empêcher de tourner, tout en tour-
nant la poignée dans le sens des
aiguilles d'une montre pour en per-
mettre le retrait.
Écrou M6
Étape 5 : Remontez un nouveau bloc de freinage
selon les instructions de la phase 4.
Vis hexagonale
extérieure de M6
Poignée
Poignée
