5 Installation mécanique
2. Centrer l'appareil sur le couvercle du ventilateur du moteur [3] à l'aide de la goupille

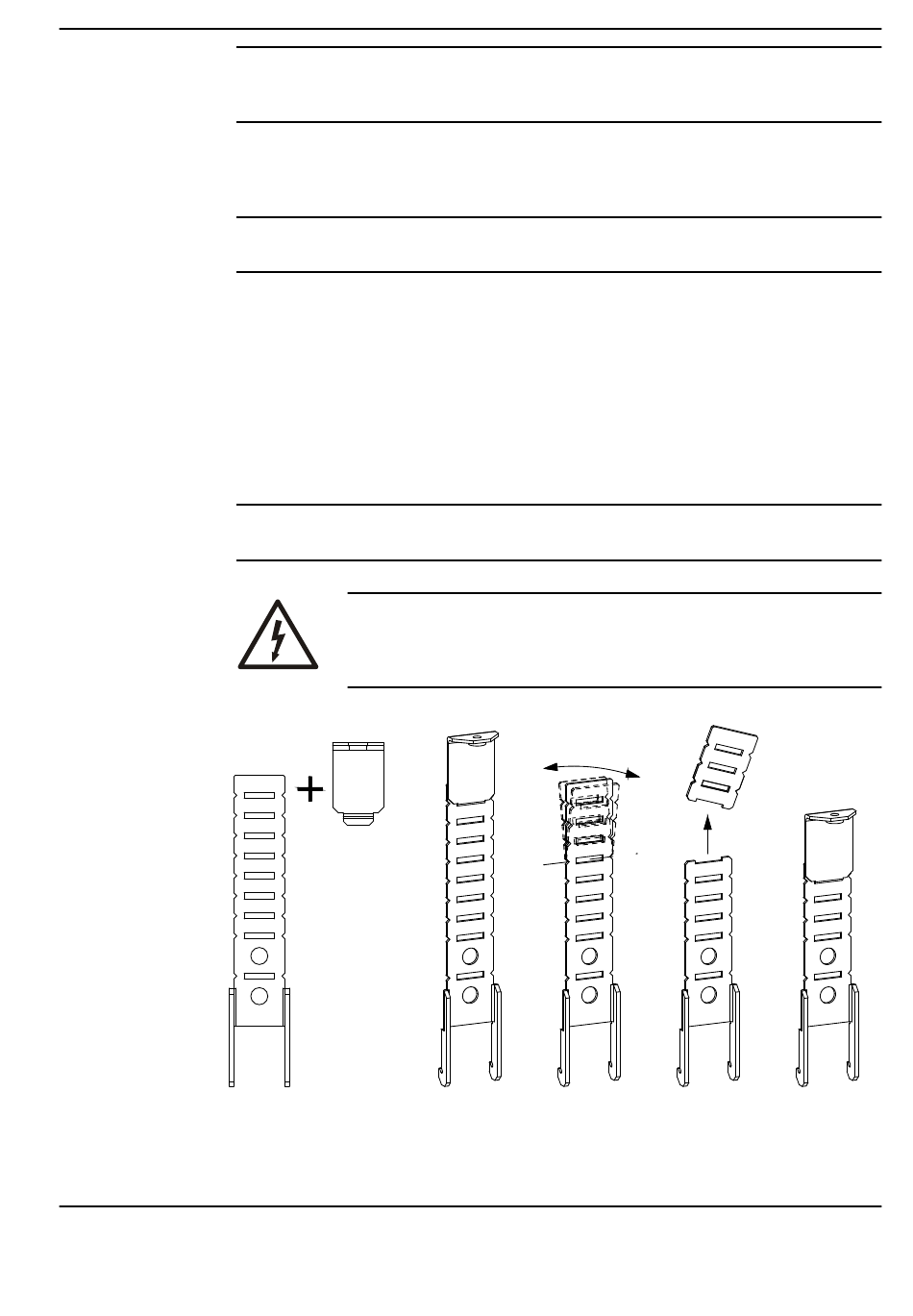

3. Régler la longueur des colliers de fixation [5] pour les petites dimensions de moteur,
4. Fixer l'appareil :
5. Déposer les vis du couvercle en plastique [9].
6. Déposer le couvercle plastique [8].
7. Effectuer les raccordements électriques
8. Monter et fixer le couvercle en plastique [8] en serrant les vis à 2,0 Nm.
Colliers de fixation
26
REMARQUE :
Toujours utiliser une bague de fixation en acier inoxydable si le couvercle du
ventilateur du moteur est en plastique.
de centrage [6].
comme indiqué dans l'image qui suit.
REMARQUE :
Prendre garde aux bords coupants et les éliminer correctement.
a. Serrer les colliers de fixation [5] et les vis correspondantes [7].
b. Serrer les vis [7] jusqu'à ce que les deux dents inférieures des pattes mordent dans
le couvercle de ventilateur.
c. Serrer les vis jusqu'à obtenir une bonne fixation de l'appareil.
– Pour plus d'informations sur la façon d'effectuer les raccordements électriques, voir
Electrical
Installation.
REMARQUE :
Vous pouvez déposer la plaque métallique pour faciliter l'installation électrique.
RISQUE DE CHOC ÉLECTRIQUE :
S'assurer que tous les presse-étoupes de câbles sont montés
correctement et que les entrées de câbles inutilisées sont obturées par
des bouchons.
HVL 2.015-4.220 Manuel d'installation, d'utilisation et d'entretien
