L'avantage du système symétrique est basé sur le fait que l'inversion de polarité du signal amplifié permet la
suppression des bruits parasites par simple opposition de phase. De ce fait, le signal original sera amplifié et
restitué dans son intégralité.
De cette manière, les signaux audio peuvent être transportés sans interférence ou perte sur de longues
distances.
Les systèmes symétriques ou asymétriques nécessitent des câblages différents. Lisez avec attention la
section suivante et respectez le câblage de votre appareil dans la chaîne audio.
4.2.3 Câblage Correct Pour Un Branchement Symétrique
Si l'appareil qui précède l'ULTRAFEX utilises des sorties symétriques, nous vous recommandons d'utiliser
des connections symétriques. Ceci vous évitera des interférences ou bruits de fond...
Pour une suppression maximum du bruit, vous devez éviter les boucles de masse, à savoir relier l'entrée et
la sortie de l'ULTRAFEX à la masse.

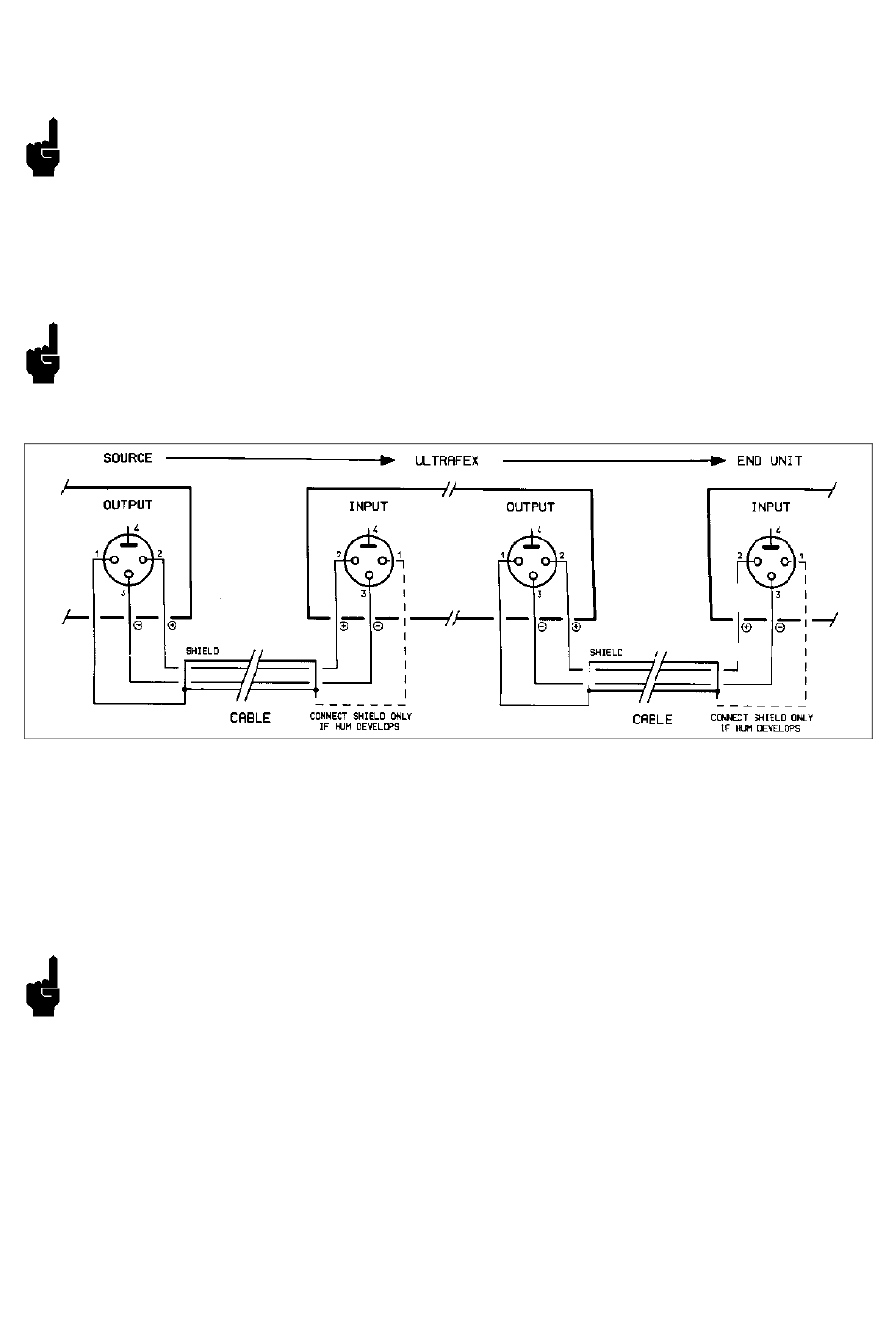

Fig. 2 Branchement correct du système symétrique
Nous vous recommandons de connecter la tresse du câble d'entrée à la masse du signal source, en étant
sûr que cette tresse ne soit pas connectée à la prise d'entrée de l'ULTRAFEX.
En sortie, la tresse du câble est connectée à la masse de l'ULTRAFEX, mais assurez-vous que cette masse
ne soit pas reliée à la masse de l'appareil suivant.
En règle générale, la masse doit être reliée à l'appareil source mais pas à l'appareil destination. De plus,
évitez à tout prix la liaison des bornes 1 et 4 de la prise XLR.
Si cependant, un bruit de fond persiste, il peut être utile de connecter la tresse à la masse de l'entrée de
l'unité suivante.

4.3 BRANCHEMENT AVEC CONNECTEURS XLR

4.3.1 Branchement Symétrique Avec Connecteurs XLR
L'ULTRAFEX Behringer utilise aussi des connecteurs XLR. Nous vous recommandons, en accord avec le
standard international IEC 268-12, le branchement suivant: borne 1 = masse, borne 2 = point chaud (+),
borne 3 = point froid (-). Nous vous confirmons notre adhésion à ce standard afin d'être compatible avec
l'ensemble des appareils audio.
