Maxon ESCON Module 24/2 Documentation Technique page 42

Guide de configuration de la carte mère
ESCON Module 24/2 Motherboard (486400)
5.7.3
Le servo-contrôleur permet d'entraîner des moteurs DC avec balais ou des moteurs EC sans balais.

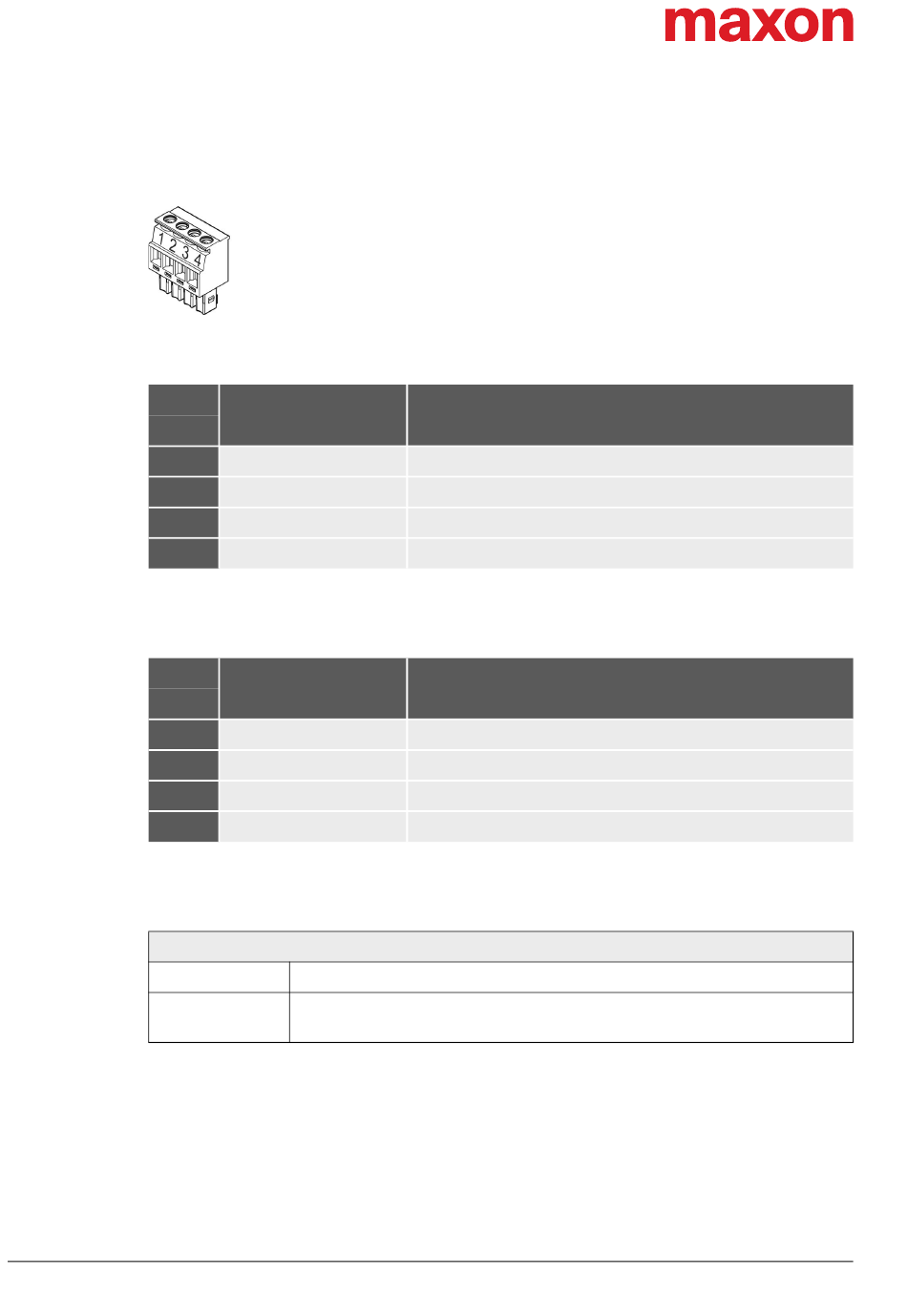

Illustration 5-32 ESCON Module MoBo – Connecteur mâle moteur J2
J2
Broche
Tableau 5-17
J2
Broche
Tableau 5-18
Type
Câbles adaptés
Tableau 5-19
5-42
Moteur (J2)
Signal
Moteur (+M)
1
Moteur (−M)
2
Non attribué
3
Blindage moteur
4
ESCON Module MoBo – Connecteur mâle moteur J2 – Affectation des broches pour maxon
DC motor (avec balais)
Signal
Bobinage du moteur 1
1
Bobinage du moteur 2
2
Bobinage du moteur 3
3
Blindage moteur
4
ESCON Module MoBo – Connecteur mâle moteur J2 – Affectation des broches pour maxon
EC motor (sans balais)
Borne à vis LP enfichable, 4 pôles, pas 3,5 mm
0,14...1,5 mm
0,14...1,5 mm
ESCON Module MoBo – Connecteur mâle moteur J2 – Spécification & accessoires
Moteur DC: Moteur +
Moteur DC: Moteur −
–
Blindage des câbles
Moteur EC: Bobinage 1
Moteur EC: Bobinage 2
Moteur EC: Bobinage 3
Blindage des câbles
Spécification / Accessoires
plusieurs conducteurs, AWG 28-14
2
2 mono conducteur, AWG 28-14
Description
Description
