Illustration 5-24 Entrées Du Codeur - Circuit De Protection - Maxon Escon Module 24/2 Documentation Technique

Guide de configuration de la carte mère
Exigences concernant les composants d'autres fournisseurs
DIODE TVS (D1)
Nous recommandons de raccorder une diode TVS (Transient Voltage Suppressor) (D1) à l'alimentation en
tension afin d'assurer la protection contre les surtensions pouvant résulter de transitoires de tension ou
d'énergie de décélération rétroalimentée.
CONDENSATEUR (C1)
Le fonctionnement de l'ESCON Module 24/2 ne présuppose pas obligatoirement l'installation d'un conden-
sateur extérieur (C1). Raccorder un condensateur à électrolyte dans l'alimentation en tension permet de
réduire encore l'ondulation de tension et d'absorber les courants rétroalimentés.
5.1.3
Pour protéger les entrées du codeur des surtensions, nous recommandons de faire appel à un réseau
externe à diode TVS.

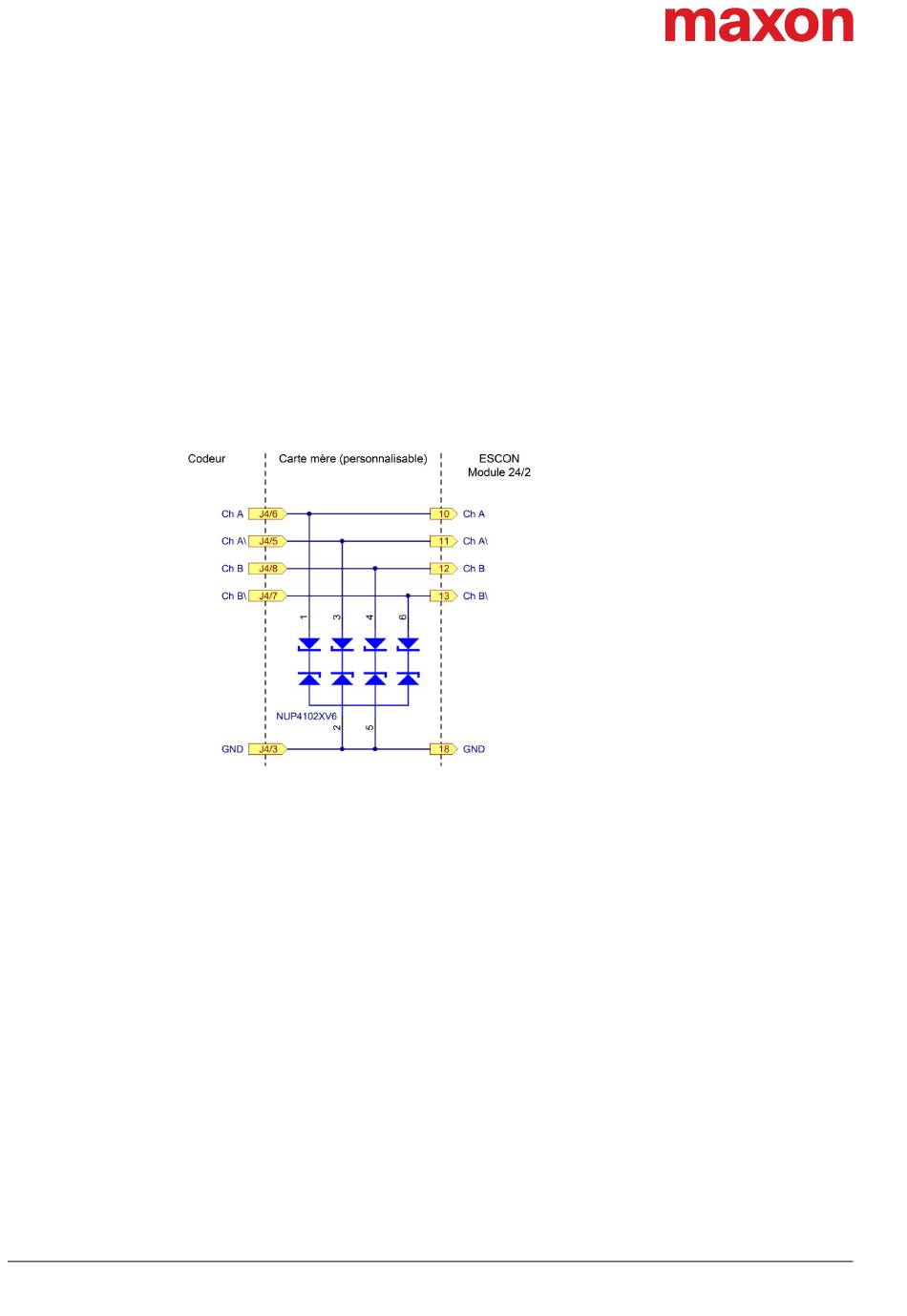

Illustration 5-24 Entrées du codeur – Circuit de protection
