5.7.3.4

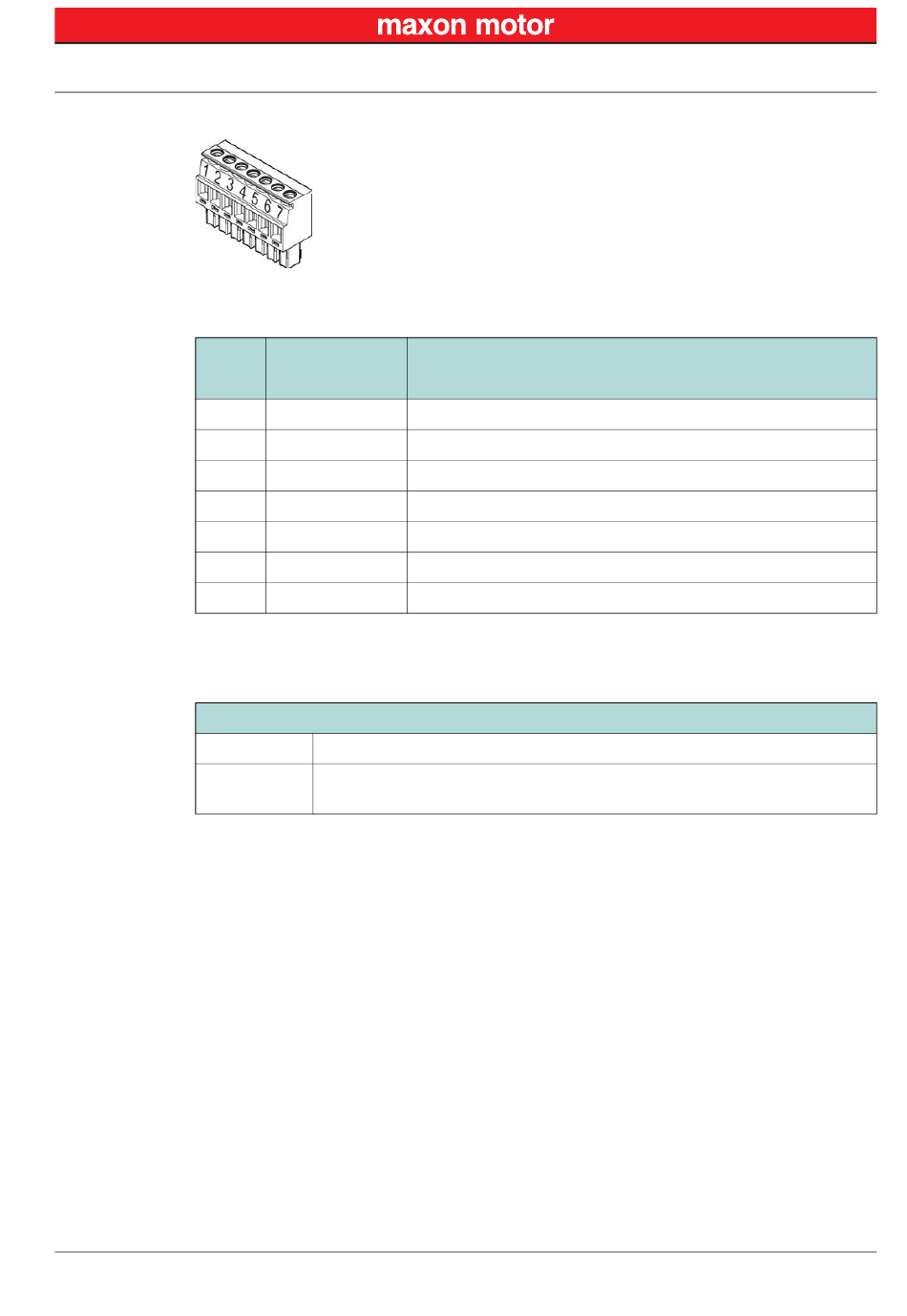

Illustration 5-36 ESCON Module MoBo – Connecteur mâle à E/S analogiques J6
J6
Broche
Tableau 5-26
Type
Câbles adaptés
Tableau 5-27
maxon motor control
Servo-contrôleur ESCON
Documentation Hardware ESCON Module 24/2
E/S analogiques (J6)
Signal
1 AnIN1+
2 AnIN1−
3 AnIN2+
4 AnIN2−
5 AnOUT1
6 AnOUT2
7 GND
ESCON Module MoBo – Connecteur mâle E/S analogiques J6 – Affectation des
broches & câblage
Borne à vis LP enfichable, 7 pôles, pas 3,5 mm
0,14...1,5 mm
0,14...1,5 mm
ESCON Module MoBo – Connecteur mâle E/S analogiques J6 –
Spécification & accessoires
Réf. document: rel5732
Édition: Novembre 2015
© 2015 maxon motor. Sous réserve de modifications.
ESCON Module 24/2 Motherboard (486400)
Entrée analogique 1, signal positif
Entrée analogique 1, signal négatif
Entrée analogique 2, signal positif
Entrée analogique 2, signal négatif
Sortie analogique 1
Sortie analogique 2
Mise à la terre
Spécification / Accessoires
plusieurs conducteurs, AWG 28-14
2
mono conducteur, AWG 28-14
2
Guide de configuration de la carte mère
Description
5-45
