Module de base 3UF50
2.3 Sorties
Comportement
bistable
Schéma électrique
2-4
Description fonctionnelle
Le module de base comporte 4 sorties relais qui permettent par exemple
d'activer des bornes ou des voyants.
Lorsque l'état électrique des sorties relais doit être auto-entretenu en cas de
coupure du secteur, il est recommandé de choisir un module de base
3UF50...-3..10-1 (comportement bistable).
Les paramètres
• «Défaut CPU»
• «Défaut tension de commande»
doivent être réglés sur «Auto-entretien».

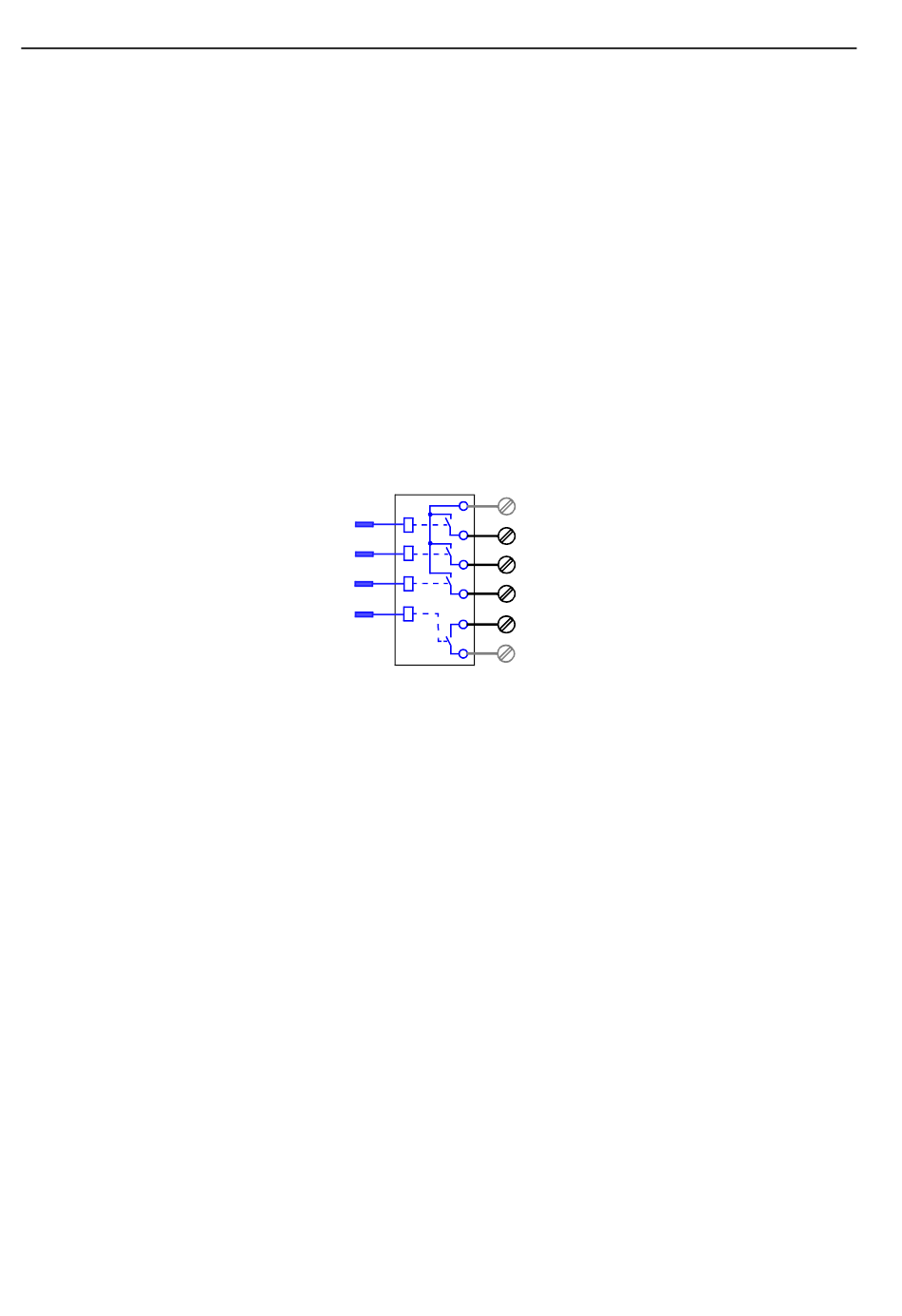

La Figure ci-dessous représente les sorties relais :
Entrées
internes
au module
1-GG
2-GG
3-GG
4-GG
Figure 13 : Sorties relais
Circuit
Borne de
sortie n°
6
7
8
9
10
11
GWA 4NEB 631 4286-01b
