Description du système
Structure avec
SIMOCODE-DP
Un schéma de câblage
innovant
1-4
Le système SIMOCODE-DP assure à lui seul l'ensemble des tâches de
commande et de contrôle ainsi que le prétraitement des signaux. Tout
appareil supplémentaire (par exemple, relais de surcharge, appareil
d'évaluation par thermistance, transformateur, convertisseur
analogique/numérique, etc.) est donc superflu. Aucun câblage du circuit
électrique n'est nécessaire. Les commutateurs Démarrage et Arrêt sont
câblés directement sur les entrées du module de base 3UF50. La bobine de
protection est commandée par l'intermédiaire de la sortie du module de
base 3UF50. Aucun contact auxiliaire n'est nécessaire pour l'auto-entretien.
La réponse «Moteur marche/arrêt», délivrée auparavant par un contact
auxiliaire de la bobine, est donnée par le courant dans le système
SIMOCODE-DP . En d'autres termes, la commande Marche permet la
circulation du courant (SIMOCODE-DP délivre la réponse «Moteur marche»)
et la commande Arrêt bloque le courant (SIMOCODE-DP délivre la réponse
«Moteur arrêt»).
La figure suivante présente la structure obtenue avec SIMOCODE-DP :
3/N/PE ~ 50Hz 400/230V
L1
L2
L3
N
PE
1
3
5
Q1
2
4
6
1
3
5
K1
2
4
6
Protec. Surcharge
Déséquilibre courant
Défaut de phase
Protec. rotor bloqué
Captage courant
PE
M
J
3~

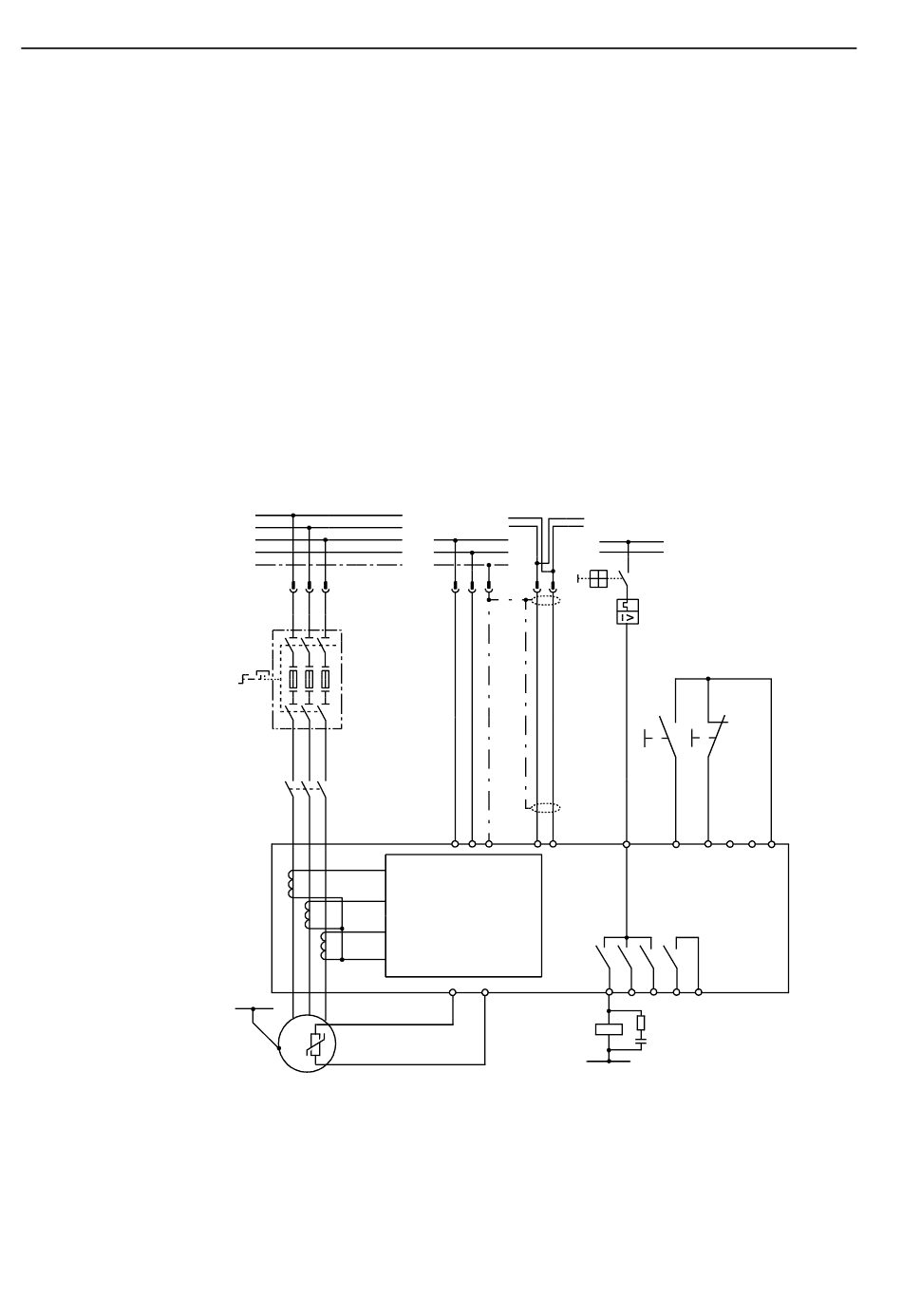

Figure 3 : Schéma de câblage innovant avec SIMOCODE-DP
