Instructions de test avec le Câble LT1 LocoNet
1. Débrancher le câble du LT1.
2. Brancher une terminaison du câble à tester dans le LT1.
3. Connecter l'autre extrémité à n'importe quelle connexion du LocoNet du booster Digitrax point A ou B.
Assurez-vous qu'une manette Digitrax soit connectée au LocoNet.
Les quatre Leds du LT1 s'allumeront si le câble est bon. Les Leds n'auront pas toutes la même luminosité,
4.
c'est normal.
Si une des LEDS ne s'allume pas, enlevez la prise de la terminaison du câble et connectez-la sur une autre
5.
prise et retestez- le.
Instructions de test du décodeur avec le LT1
1. Dénudez légèrement les fils rouges, verts, noirs et jaunes. Les fils bleus et blancs ne sont pas employés
et peuvent être coupés de la nappe.
2. Tordez les fils rouges et jaunes ensemble. Tordez les fils noirs et verts ensemble. (Voir ci-dessus)

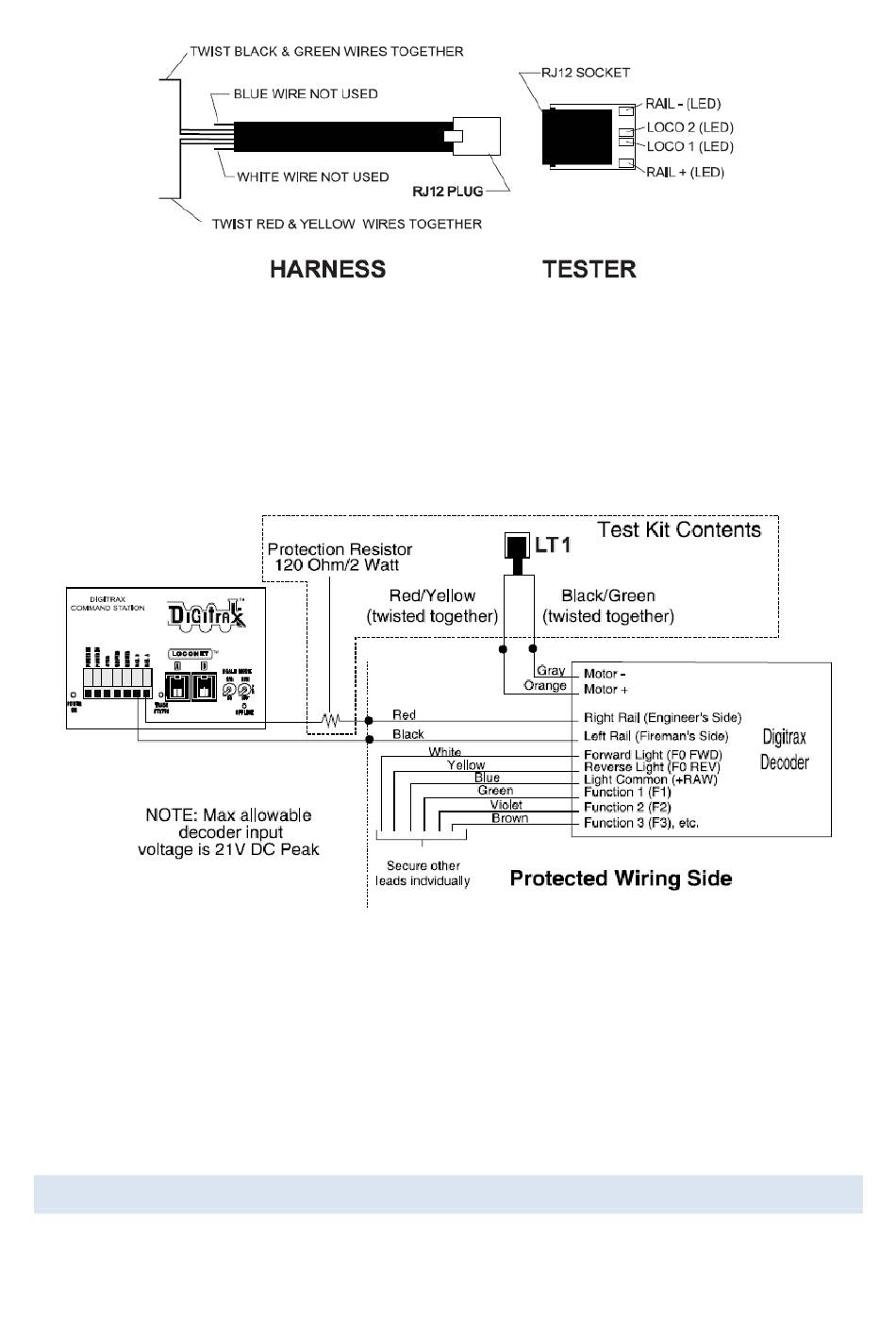

3. Connectez le décodeur comme indiqué ici.
4. Employer votre manette pour sélectionner le décodeur et le commander dans la direction avant.
Une des deux Leds du centre s'allumera dans la même proportion que l'augmentation de la tension du
5.
moteur du décodeur. Changez de direction et l'autre LED s'allumera.
6. testez les autres sorties de fonction de décodeur en connectant le LT1 à la sortie commune bleu et un
des fils de sortie de fonction.
7. Employer votre manette pour commander la fonction à ON et OFF. Une des deux Leds du centre
s'allumera et s'éteindra avec la fonction. Faites cet essai sur toutes les sorties de fonction séparément.
3.6

DEMONTAGE DE LA LOCOMOTIVE

Chaque décodeur Digitrax arrive avec une feuille d'instruction. Avant de commencer votre installation, lisez bien
les instructions spécifiques qui sont fournies dans le sachet du décodeur en plus de la lecture de ce manuel.
1. Démonter votre locomotive soigneusement.
Noter où sont les connexions + et - du moteur et les connexions droite et gauche de l'alimentation.
2.
