Raccordement de la reprise d'air
Raccorder l'éventuel réseau de reprise sur l'un des côtés du générateur. Le raccordement de la reprise
d'air peut être effectué à droite ou à gauche. Pour inverser le côté d'aspiration, il suffit d'inverser le filtre
avec le panneau d'obturation.
Si le générateur est installé dans une chaufferie, la reprise d'air du ventilateur doit obligatoirement être ca-
nalisée par une gaine en matériau M0, donnant sur l'extérieur de la chaufferie. Cette reprise devra alimen-
ter en air à chauffer le générateur et être en communication directe avec l'intérieur du local à chauffer. La
section de la gaine doit être au minimum égale à la section d'aspiration du cadre de reprise du générateur.
Dans le cas d'un non raccordement, la section totale des bouches d'aspiration du local doit être au mini-
mum égale à 1.5 fois la section d'aspiration du cadre de reprise du générateur. Veiller à ce que les bouches
d'aspiration soient complètement ouvertes et non obstruées.

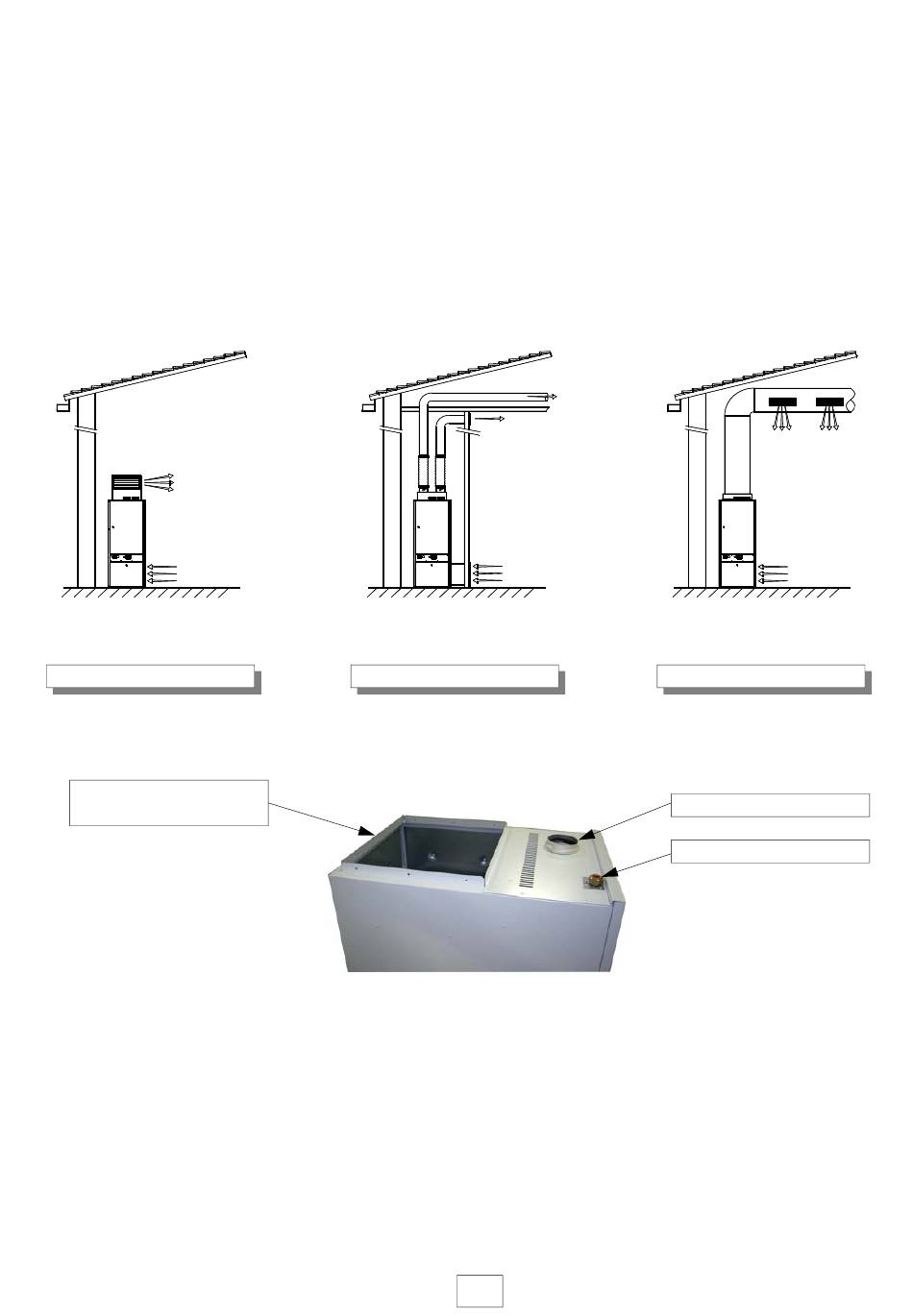

Exemple de raccordement soufflage et reprise d'air
SOUFFLAGE DIRECT RÉSEAU GAINE RÉSIDENTIEL RÉSEAU GAINE INDUSTRIEL
Cadre de raccordement au
Evacuation des fumées
soufflage
Raccordement gaz
