3-7 Amenée et soufflage d'air
Dans le cas d'utilisation de gaines au soufflage et/ou à la reprise, la section de celles-ci doit être étudiée
par un personnel qualifié. La perte de charge du système ne doit pas être supérieure à la pression statique
disponible de l'appareil indiqué dans les données techniques.
Raccordement du circuit de soufflage sur un réseau de gaine
Raccorder la gaine de soufflage (non fournie) sur le dessus de l'appareil. Dans le cas d'un départ multi-
sorties, monter le plénum choisi (accessoire en option) sur le dessus de l'appareil.
Capots de soufflage multi sorties :
Il est possible, pour s'adapter au réseaux de gaines existants,
- de boucher un ou plusieurs départs de gaine avec les bouchons prévus à cet effet, schéma 1
- d'équiper les départs de gaine de registres d'équilibrage, schéma 2
Il faut veiller à bien fixer les bouchons et registres d'équilibrage par vis ou rivet, étanchéifier le réseau avec
un accessoire prévu à cet effet, par exemple bande adhésive aluminium ou patte d'étanchéité pour réseau
de gaine résistant aux températures de soufflage.

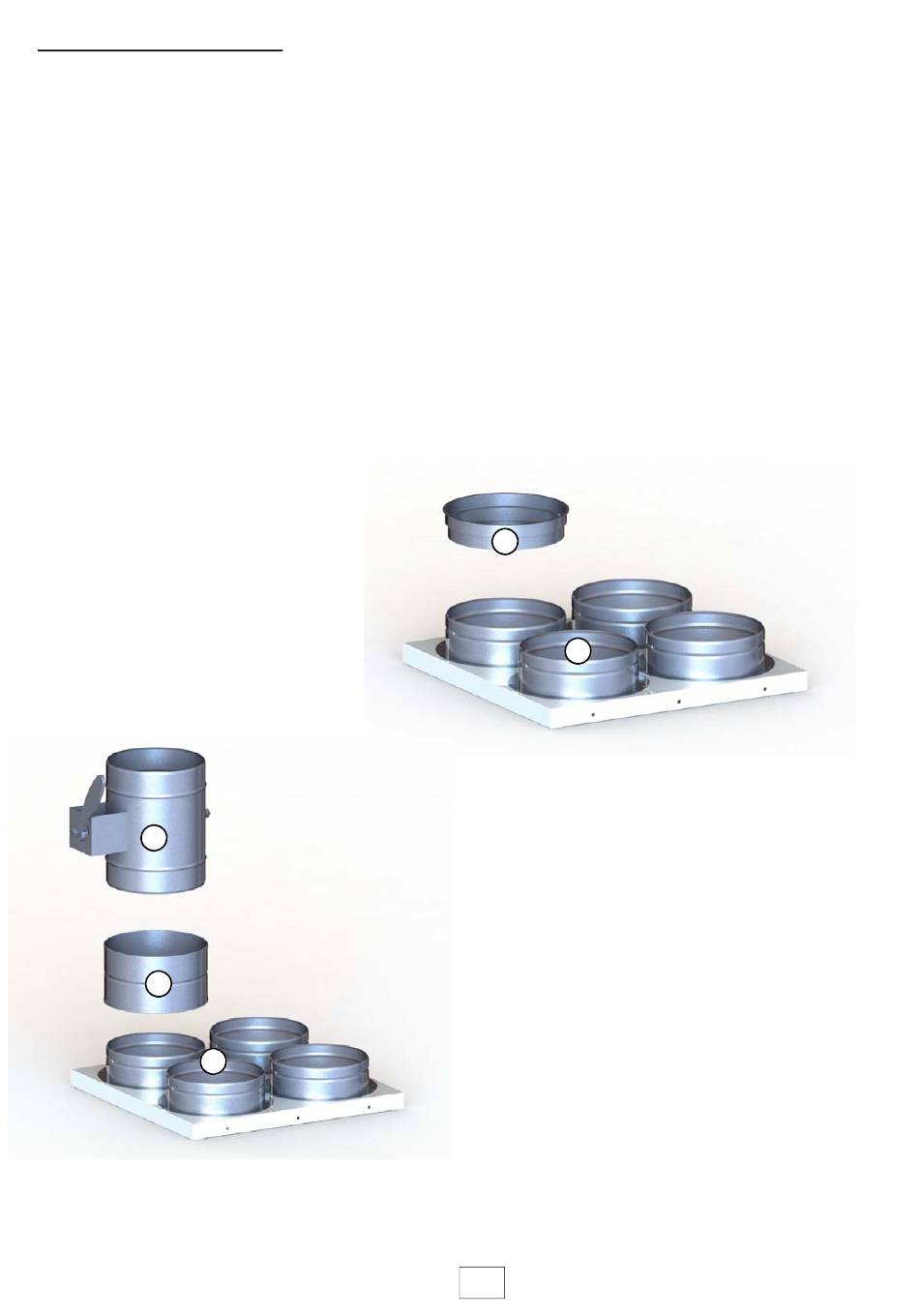

Schéma 1 :
Capot départ gaine (1) + bouchon (2)
Ne pas obstruer plus de 1/3 des départs
4
3
1
Veiller à ce que le nombre de départs, la section des gaines et des bouches de soufflages, soit suffisante
pour permettre de passer le débit d'air maxi du générateur.
Veiller à ce que ces bouches soient ouvertes et non obstruées
2
1
Schéma 2 :
Capot départ gaine (1) + raccord de jonction (2) +
registre d'équilibrage (4)
ATTENTION :
