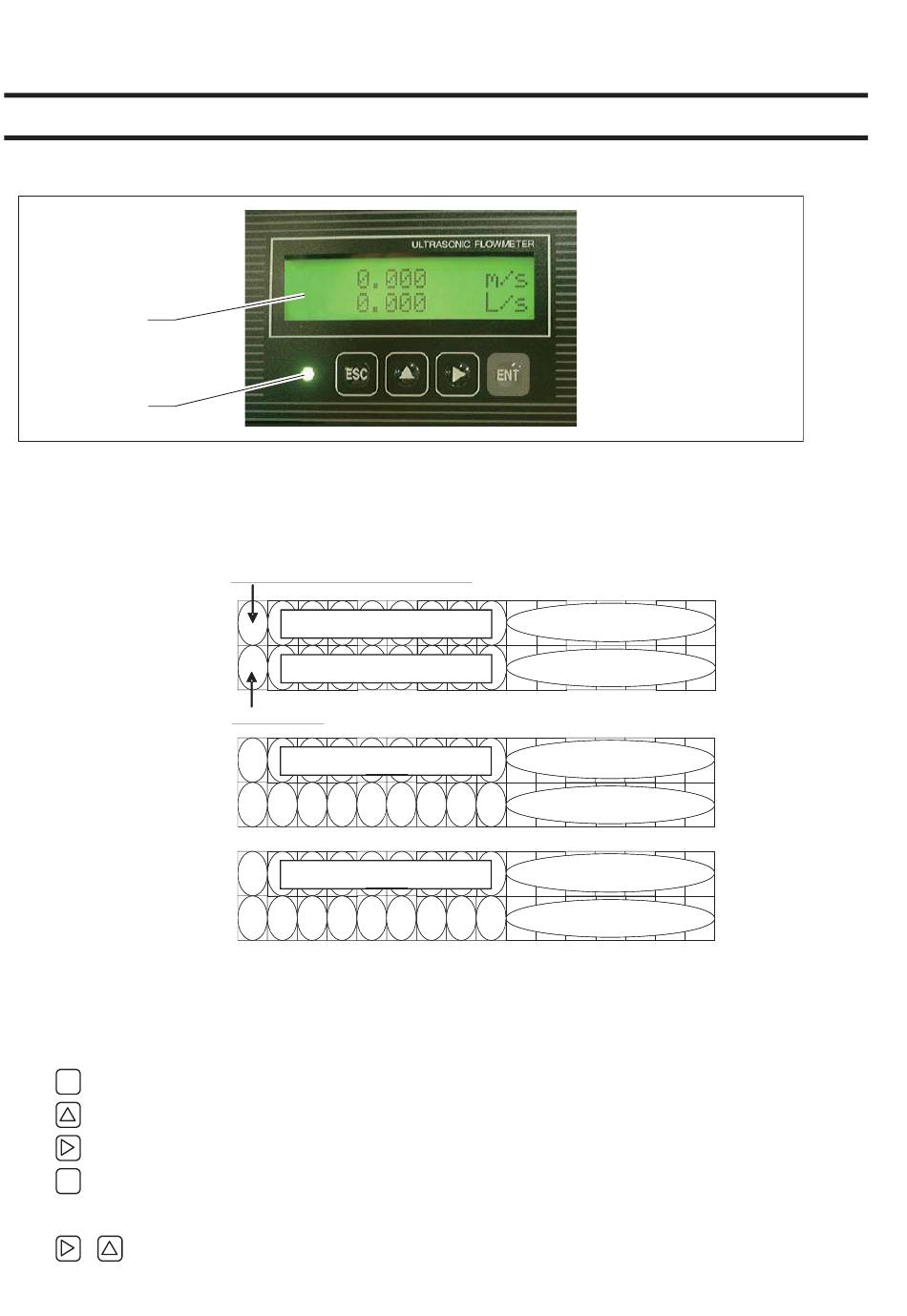

4.1. Description de l'afficheur et réglage du convertisseur
L'afficheur et le réglage sont décrits ci dessous.
LCD
LED
○ Afficheur LCD : affiche la mesure et les réglages (affichage sur 16 caractères, 2 lignes).
"Affichage de la mesure"
Affichage 1
Affichage 2
Affichage 1
Affichage 2
Affichage 1
Affichage 2
○ Affichage LED : indique si la réception des ondes ultrasons est normale ou pas.
(Vert)
(Rouge) : Mauvaise réception.
Régler les paramètres à l'aide des touches suivantes :
Touche ESCAPE : Retour au menu précédent et annule les réglages en cours.
ESC
Touche UP : Sélection des menus, des valeurs numériques ou des symboles.
Touche SHIFT : Déplacement du curseur et du point décimal.
Touche ENTRY : Valide la sélection et enrgistre les réglages.
ENT
+
Touche DOWN : la touche DOWN est validée en maintenant en même temps la touche SHIFT et UP.
4. PARAMÈTRES
Jusqu'à 8 digits en incluant le point décimal sont indiqués dans l'afficheur. Lorsque le nombre de
caractères est excédant, le symbole "<" s'affiche au premier digit. Quand l'échelle est hors limite,
"OVERFLOW" ou "UNDERFLOW" s'affichent sur l'afficheur 2.
Direction du fluide , en mode test "T"
Data
Data
Flow direction
Data
O
V E R
F
Data
U
N
D
E R
: Bonne réception.
Note) Pour modifier le parameter, saisir la valeur à modifier et appuyer sur cette touche pour
valider l'enregistrement.
La touche DOWN est utilisée pour sélectionner les menus, les valeurs et les codes.
L O W
F
L O W
