Le départ des signaux n'est pas bon
Déclencheur
Les pics à proximité du
niveau de déclenchement
sont de même hauteur.
Cause d'un mauvais départ des signaux
(1) Montage de capteur, dimensions (dimension de montage de capteur, diamètre externe, etc.) et angle de montage
de capteur incorrects
Déplacement par rapport
au centre du tuyau.
(en cas de méthode en Z
⇒ Montez le capteur correctement.
(2) Interférences de l'onde acoustique (Elles sont susceptibles de se produire lorsque le diamètre externe est réglée à
une valeur plus grande que la valeur réelle.)
⇒ Réalisez un réglage de l'onde acoustique du type de fluide, à 20 ou 50 m/s plus bas, et remontez le capteur.
Note) 1400m/s est réglé pour l'eau.
b) Bruit sur le côté
Le câble dédié d'un côté est anormal.
La polarité des bornes connectées est inversée.
Un des capteurs est anormal.
La surface de liaison du capteur est abimée.
Le câble spécifique est déconnecté.
Mauvais contact.
Déplacement de la
dimension de
montage

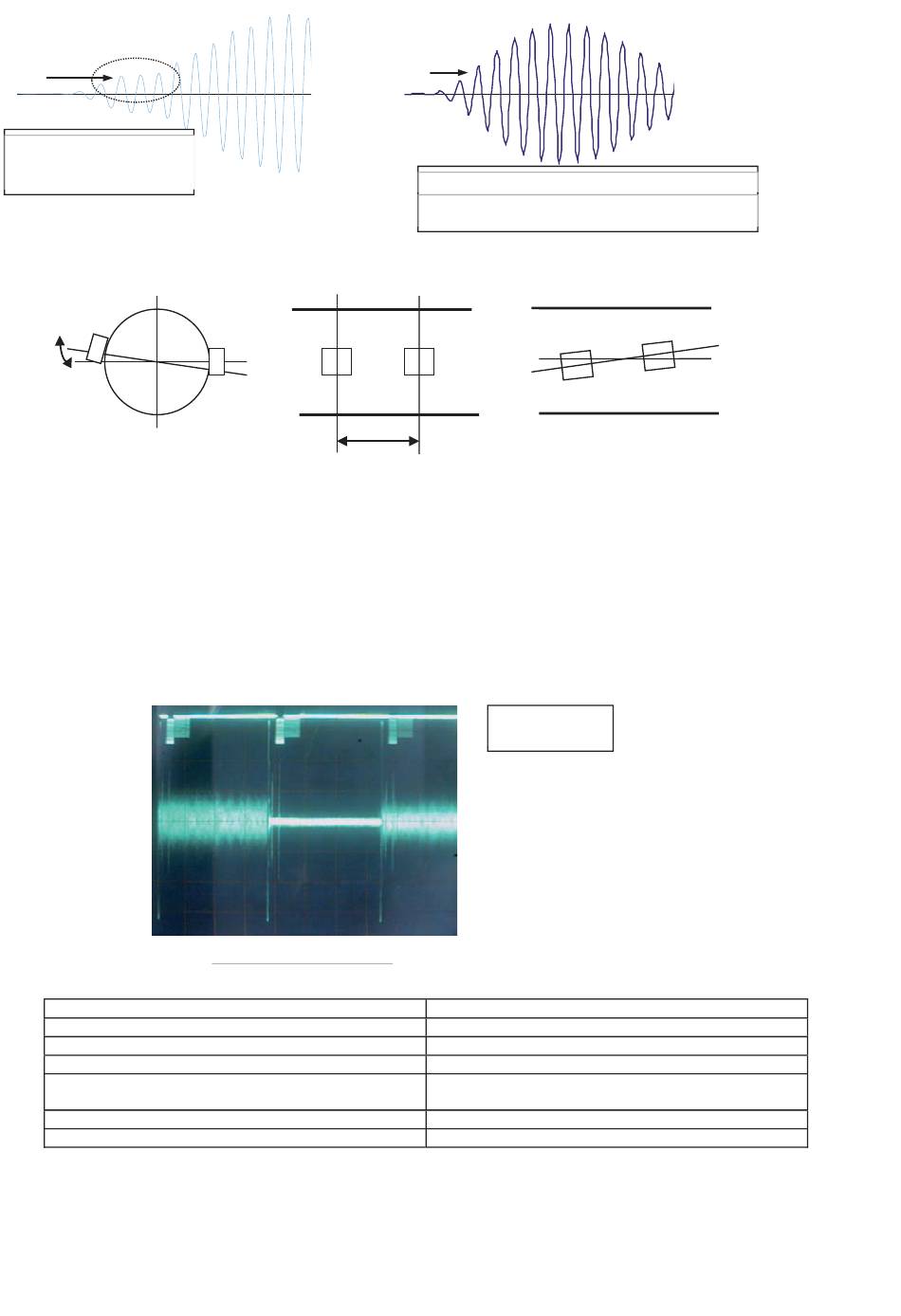

Onde avec bruit sur le côté
<Causes>
Déclencheur
Le départ des signaux n'est pas bon
Il n'y a pas de grande différence entre les pics à
proximité du niveau de déclenchement
Déplacement par
rapport à l'axe du tuyau
CH1 : 500mV/div
CH2 : 5V/div
<Vérification>
Mesurez la résistance d'isolation.
Vérifiez la connexion
Démontez le capteur et contrôlez la sensibilité
Démontez le capteur et placez-le temporairement
dans de la graisse, etc.
Contrôlez la continuité.
Vérifier les connexions
