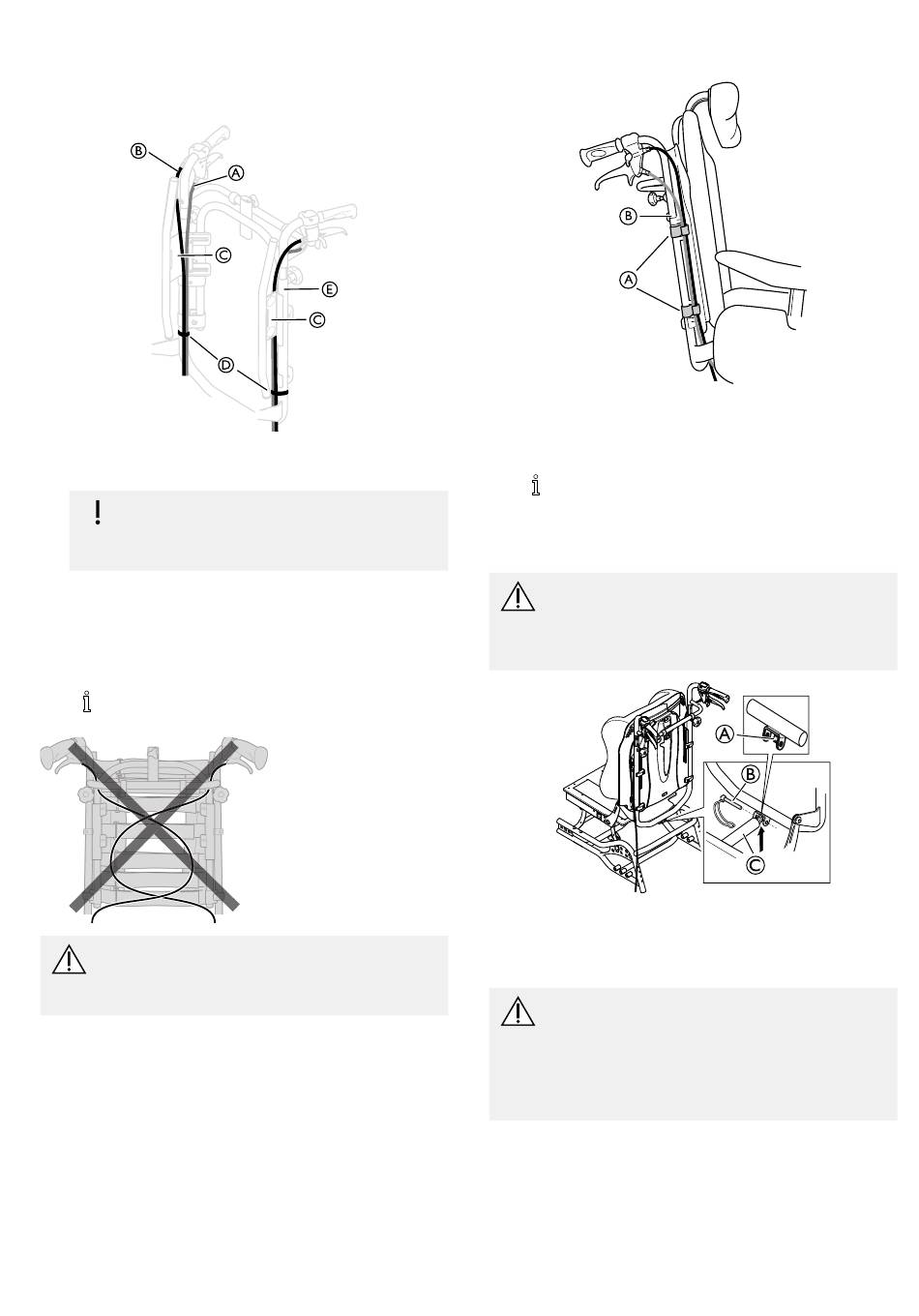

5.5 Positionnement des câbles
5.5.1 Câbles avec dossier réglable en tension
B
1. Placez les câbles A et B comme indiqué sur l'illustration
ci-dessus.
Risque de détérioration des câbles
– Il est important que le câble du frein
auxiliaire A soit placé à l'intérieur des
tubes de dossier.
2. Placez le câble d'inclinaison du dossier/assise B en
dehors des tubes de dossier.
3. Passez les deux câbles à l'intérieur de la fixation de
dossier C.
4. Attachez les câbles aux tubes de dossier E au moyen
des sangles D.
Repliez l'excédent de câbles sous l'assise afin de
le dégager.
ATTENTION !
Risque de réduction du freinage
– Les câbles ne doivent pas se croiser sur le
dossier.
1488755-Q
A
C
E
C
D
5.5.2 Câbles avec plaque de dossier
B
A
1. Passez les câbles à l'extérieur des tubes du dossier B.
2. Placez les câbles dans les supports/clips A afin de les
maintenir en place.
Repliez l'excédent de câbles sous le siège afin
de le dégager.

5.6 Pliage du dossier

AVERTISSEMENT !
Risque de sécurité
Le fauteuil roulant peut s'effondrer
– Lors du retrait de la goupille de sécurité, il ne
doit y avoir aucun poids sur le dossier.
À l'aide de la lèvre de repos de la tige du vérin A,
le thérapeute/l'assistant peut desserrer la goupille de
sécurité B de la tige du vérin du dossier C lors du pliage,
afin d'éviter que le vérin et le dossier ne tombent par terre.
AVERTISSEMENT !
Risque de sécurité
Le fauteuil roulant peut s'effondrer
– N'oubliez pas de réinsérer et de refixer la
goupille de sécurité si elle a été enlevée.
– Vérifiez que la boucle/manille de verrouillage
est correctement fixée.
Reportez-vous à la section : « Pliage du dossier » pour plus
d'informations sur la procédure de fixation de la goupille
de sécurité B.
Réglages (Mise en service)
A
B
C
