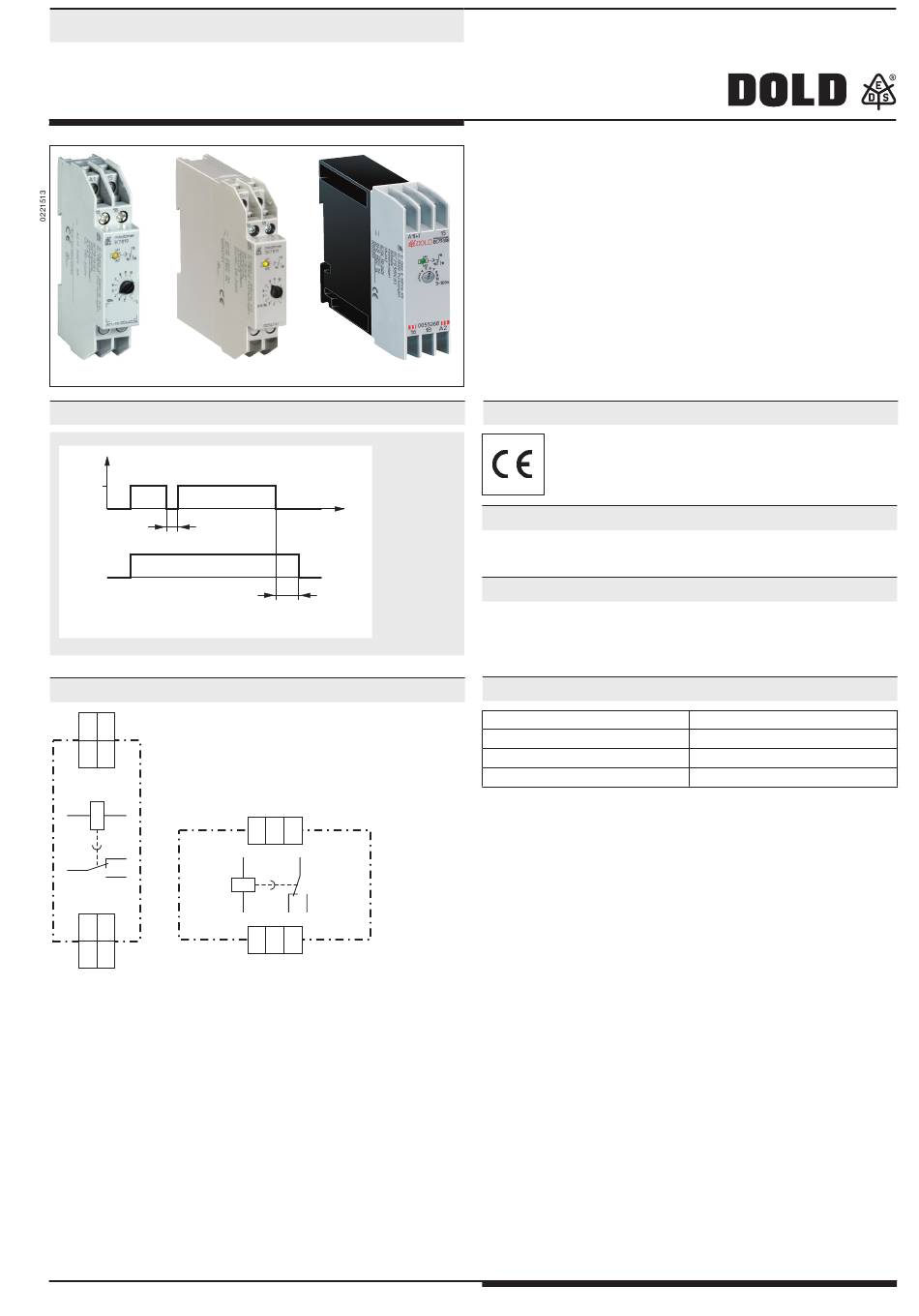

DOLD MINITIMER IK 7819 Traduction De La Notice Originale

Technique d'installation / de temporisation
MINITIMER
Relais temporisé à la chute
IK 7819, SK 7819, BC 7938N
IK 7819 SK 7819
Diagramme de fonctionnement
U
U N
A1/A2
t1
15-18
15-16
M5993
t = temporisation à la chute
t1< t
Schémas
A1 15
16 18
A1 A2
16
15
18
A2
M7471_b
IK/SK 7819.81 BC 7938N.81
Toutes les caractéristiques données dans cette notice correspondent à l'édition en cours. Nous nous
réservons le droit de procéder à tout moment aux améliorations ou modifications techniques nécessaires.
BC 7938N
t
t
15
A1
A1 15
A2 16 18
16 18 A2
M8422
Traduction
de la notice originale
• Relais temporisé à la coupure conformes à EN 61812-1
• Protégé contre les coupures de tension
• 1 contact INV
• Temporisation de 0,05 à 300 s
• Plage de tensions importante
• Précision de répétition ≤ 1 %
• Visualisation par DEL de la tension d'alimentation
• Modules disponibles en 3 exécutions:
IK 7819: Prof. utile 58 mm avec bornes de raccordement en bas
pour tableaux d'installation et industriels selon DIN 43880
SK 7819,
BC7938N: Prof. utile 98 mm avec bornes de raccordement en haut
pour armoires électr. avec platine et goulotte de câblage
• IK/SK 7819: Largeur utile 17,5 mm
BC 7938N: Largeur utile 22,5 mm
Homologations et sigles
Utilisations
Commandes temporisées
Remarque
La modification du règlage de temps est enrégistrée immédiatement.
Si la modification de temps est effectuée pendant le déroulement de la
temporisation, le relais peut déclencher involontairemen !
Borniers
Repérage des bornes
A1
A2
15, 16, 18
1
Description du Signal
L / +
N / -
Contact INV
25.03.21 fr / 374A
