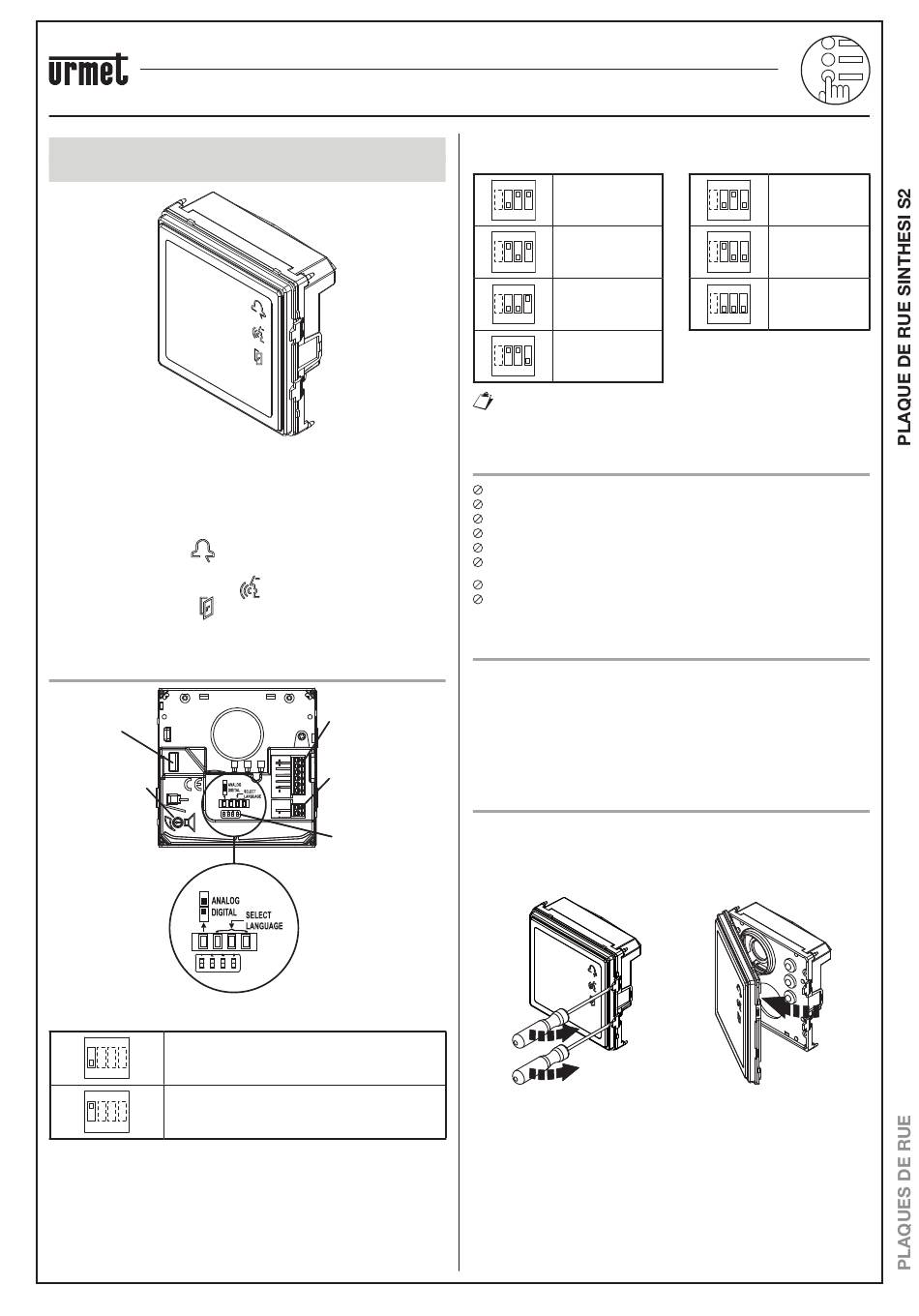

MODULE AVEC MESSAGES VOCAUX ET LED
Réf. 1148/47
Le module avec synthèse vocale et LED Réf.1148/47 est un module
qui permet à l'utilisateur de connaître l'état de l'installation grâce à
des signaux visuels et acoustiques.
Ce module permet aux utilisateurs malentendants et malvoyants
d'accéder aux fonctions de base en utilisant la plaque de rue.
L'état du système est indiqué par les signalisations suivantes :
a) appel envoyé : icône
APPEL EN COURS »
b) conversation en cours : icône
c) porte ouverte : icône
PORTE OUVERTE »
PROGRAMMATION ET RÉGLAGES
Connecteur pour
branchement aux
installations
numériques,
câble fourni
Réglage du volume
de la messagerie
vocale
Programmation du type d'installation :
Installation analogique
Installation numérique 2Voice
Manuel technique - 2 VOICE
PLAQUE DE RUE SINTHESI S2
MODULE AVEC MESSAGES VOCAUX ET LED Réf. 1148/47
allumée en ROUGE et message vocal «
allumée en JAUNE
allumée en VERT et message vocal «
Bornes de connexion
aux installations
analogiques
Bornes d'alimentation
du transformateur
dédié
Commutateur
de programmation
Les langues des messages vocaux peuvent être sélectionnées avec
les 3 autres commutateurs :
Italien
Anglais
(par défaut)
Français
Allemand
Pour rendre actifs les changements de la programmation,
débrancher le dispositif et le brancher à nouveau.
DESCRIPTION DES BORNES
C1
entrée / sortie tonalité d'appel
SN
entrée / sortie tonalité d'appel
9/5
entrée commande ouvre-porte
F
entrée commande phonie installations 1+1 et 5 fils
1A
entrée commande phonie systèmes 4+n et coax.
-
référence de masse
~12
alimentation 12 Vca ou 12 Vcc
~0
masse alimentation
CARACTÉRISTIQUES TECHNIQUES
Tension d'alimentation .....................................................12 Vca ou cc
Absorption max ....................................................... 150 mA @ 12 Vcc
Pression acoustique messages vocaux ....................... 80 dB à 10 cm
Température de fonctionnement ........................................-5 ÷ +45 °C
INSTALLATION DES DISPOSITIFS OUVRE-
PORTE
S'il est nécessaire d'installer des dispositifs qui permettent d'activer
la serrure électrique ou d'autres charges électriques, il faut opérer
comme suit :
– enlever la façade du module
– fixer le dispositif d'activation de la serrure électrique à la façade
percée livrée.
Espagnol
Grec
Polonais
200 mA @ 12 Vca
5
sect.3f −−−−
