BTL7 Configuration Tool
3
Fenster und Registerkarten (Fortsetzung)
3.2

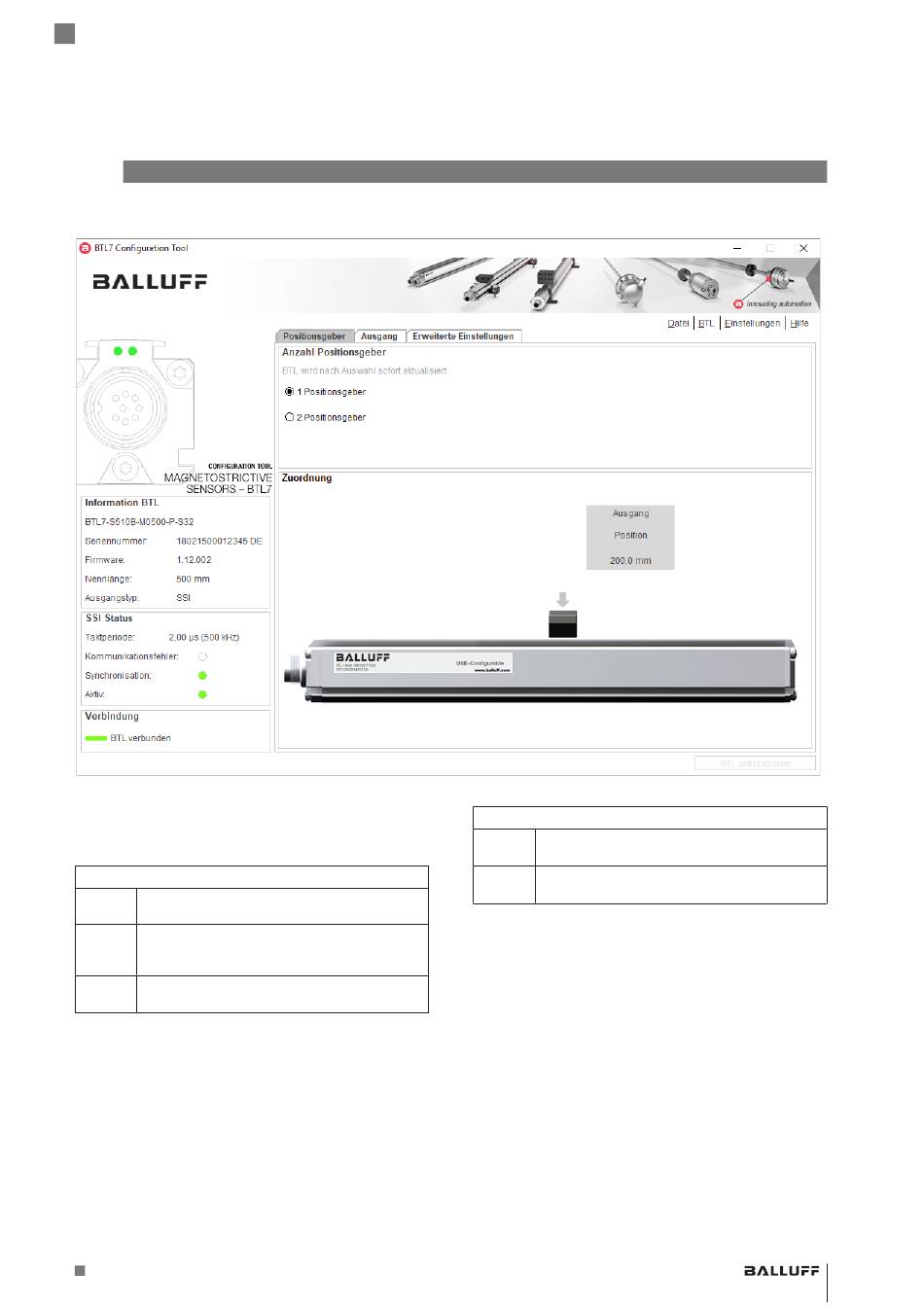

Das Hauptfenster

3.2.1 Online-Anzeige der LEDs
Die LEDs zeigen die Betriebszustände des BTL an.
LED 1 (linke LED)
Grün Normalfunktion
Positionsgeber ist innerhalb der Grenzen.
Rot Fehler
Kein Positionsgeber oder Positionsgeber außerhalb
der Grenzen.
Clock-Signal fehlt
Rot
Es wird keine interne Messung ausgelöst.
1)
blinkend
1) Anzeige abhängig vom SSI-Betriebsmodus
www.balluff.com
LED 2 (rechte LED)
2)
Grün
Synchroner Betrieb
Interne Messung ist synchron zur SSI-Abfrage
Aus
Asynchroner Betrieb
Interne Messung ist asynchron zur SSI-Abfrage
Falls vorhanden
2)
Der asynchrone Betrieb wird erreicht, wenn die externe Abtastfrequenz
3)
> f oder < 62,5 Hz ist (nur bei BTL7-S510B-... bzw. BTL7-S5_ _D-...).
A,max
3)
3)
