TRIPHASTEL/SI
ALIMENTATION
24V CA
COMMANDE
1
2
SIGNALISATION
DIDASTEL
PROVENCE

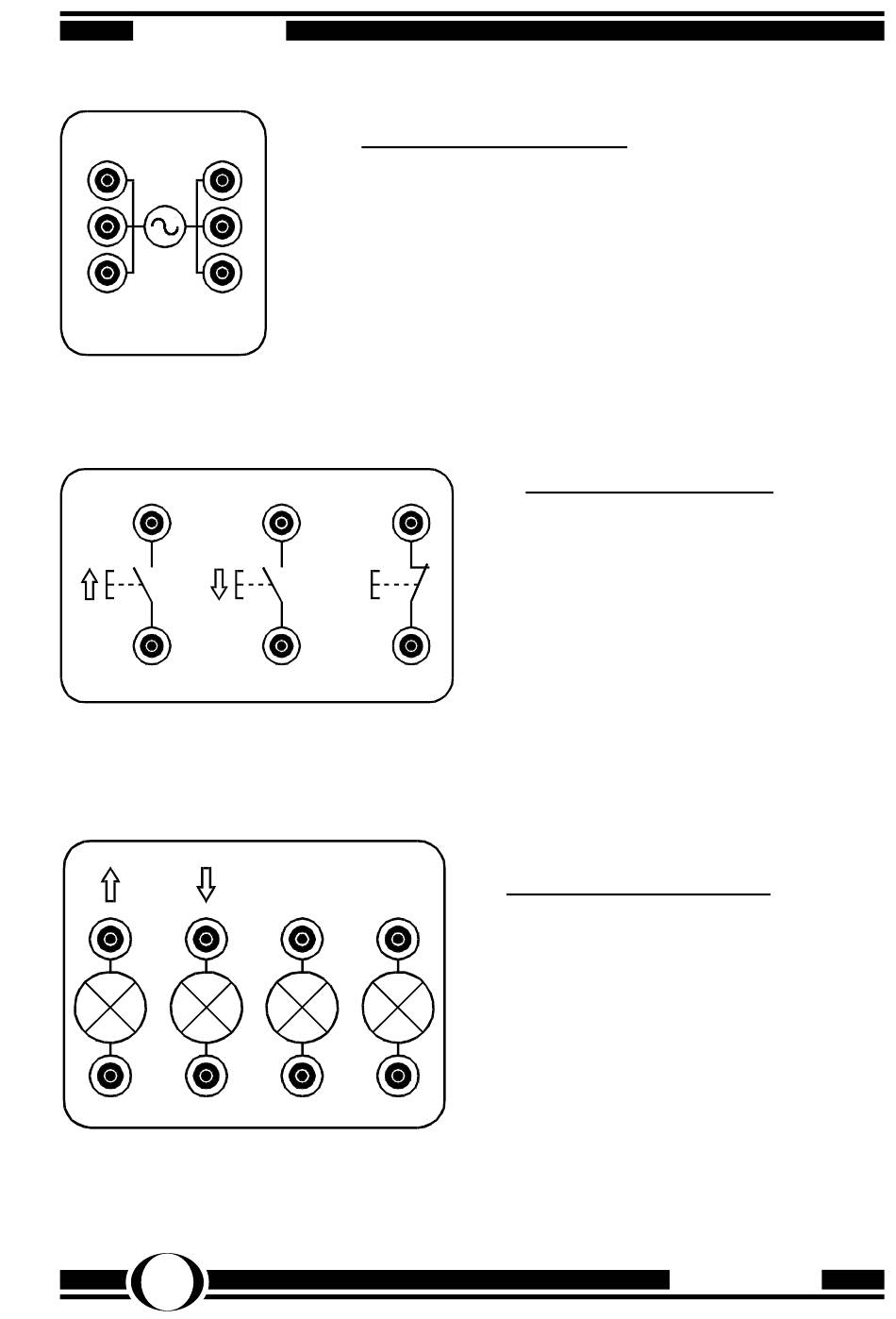

Bloc-fonction Alimentation :
L'alimentation 24V CA pour le circuit de commande est
disponible dans ce bloc à partir des douilles 4mm de
sécurité.
Cette tension servira à l'alimentation des bobines ainsi qu'à
l'alimentation des voyants de signalisation.
Si le nombre de sorties n'est pas suffisant, les cordons 4mm
de sécurité fournis sont à reprise arrière, ce qui permet de
se connecter sur une base haute d'un cordon déjà en place.
3
5
ARRÊT
4
6
ARRÊT
DEFAUT
Bloc-fonction commande :
Les douilles de 4mm sont en liaison
directe avec les pôles des organes de
commande moteur de la face avant
(montée/descente
arrêt) et sont à câbler dans le circuit de
commande des bobines de KM1 et KM2.
Bloc-fonction signalisation :
Les douilles de 4mm sont en liaison directe
avec les pôles des voyants de signalisation
de la face avant et sont à câbler pour
gérer la signalisation.
Les voyants sont en montage parallèle
avec ceux de la face avant, ce qui permet
une signalisation locale (face verticale) et
déportée (face avant).
TRIPHASTEL/SI
Dossier technique - page 8 -
ou
droite/gauche,
