Mise à la masse et isolation
Isolation
Intégrité des signaux et précision
Pour un instrument non isolé, la masse locale est le boîtier du système, ou terre,
et la gamme d'entrée de l'instrument est bornée dans une gamme proche de la terre.
Cependant, la gamme de mesure d'un instrument doté d'une isolation entre voie et
terre est limitée à la valeur de son isolation, laquelle peut présenter une tension très
différente de celle de la terre. Ceci peut permettre de mesurer plusieurs signaux de
faible valeur de l'ordre du millivolt (les thermocouples, par exemple), chacun
ayant sa propre tension de mode commun.
P
Lire les définitions, les certifications et les normes d'isolation détaillées pour les modules CompactDAQ.
Raccordement et mise à la masse
Pour mesurer des signaux analogiques, il ne suffit pas
toujours de câbler les fils de la source du signal au
périphérique DAQ. Il faut connaître la nature de la source
du signal et les configurations appropriées pour le
référencement à la terre afin d'obtenir des mesures
exactes et sans bruit.
Généralement, il y a deux types de sources
de signaux :
§ Source de signal reliée à la terre ou
référencée à la terre
§ Source de signal non reliée à la terre ou
non référencée (flottante)
La meilleure façon de mesurer une source de signal
reliée à la terre consiste à utiliser un système de mesure
différentiel ou non référencé. Dans une architecture
différentielle, aucune des entrées n'est reliée à une
référence fixe telle que la terre ou, autrement dit,
P
Lire le guide de raccordement pour obtenir des informations sur la mise à la terre du circuit et la réduction du bruit.
Sommaire
Précédent
la référence du bâtiment. Ceci est utile pour rejeter le
bruit, y compris le bruit indésirable souvent introduit sous
forme de tension de mode commun dans le circuit qui
forme le système de câblage. L 'inconvénient est qu'il faut
le double de voies d'entrée pour les signaux dans votre
système DAQ. Vous pouvez diminuer les besoins en voies
en adoptant une architecture asymétrique non référencée
(NRSE) dans laquelle toutes les voies sont mesurées par
rapport à un même nœud généralement nommé AI Sense.
Vous devez fournir des résistances de polarisation lorsque
vous mesurez des sources de signaux flottantes dans les
configurations DIFF et NRSE. Sans cela, les mesures seront
erratiques ou saturées (pleine échelle positive ou négative).
Vous trouverez des informations complémentaires sur les
architectures de mise à la terre, ainsi que des précisions sur
la réduction du bruit et l'équilibrage de votre système dans
le guide de raccordement NI.
Suivant
Sécurité et protection des instruments
La sûreté de tous les modules CompactDAQ en fonctionnement normal fait l'objet d'une
certification délivrée par un organisme indépendant. La plupart comporte une isolation
ou des certifications spécifiques environnements dangereux. Chaque module est
catégorisé d'après les niveaux d'isolation définis par NI :
§ 60 VCC continu/1 000 V
de tenue
rms
§ 250 V
continu/2 300 V
de tenue
rms
rms

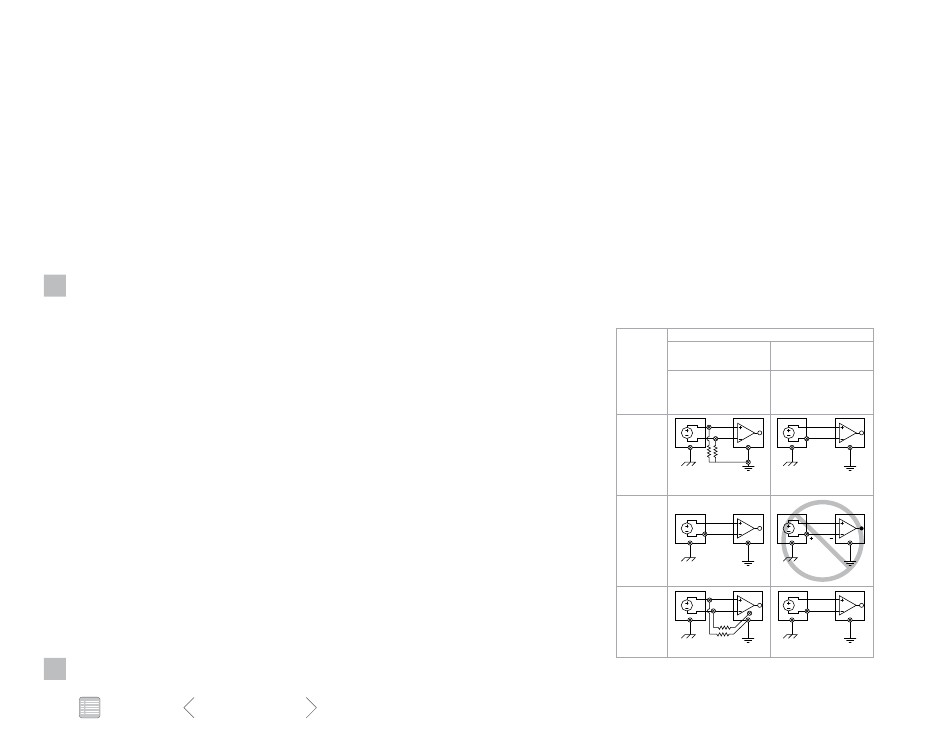

Configuration
d'entrée
Différentielle
(DIFF)
Asymétrique
référencée à
la terre (RSE)
Asymétrique
non référencée
à la terre (NRSE)
§ 300 V
continu/2 300 V
de tenue
rms
rms
Type de source de signal
Source de signal flottante
(non connectées à la
Source de signal mise à la terre
terre du bâtiment)
Exemples
Exemples
Thermocouples
Instruments avec
Conditionnement du signal
entrées non isolées
avec sorties isolées
Batteries
AI (+)
AI (+)
V
V
AI (–)
AI (–)
1
1
R
R
AI GND
AI GND
Deux résistances (10kΩ<R<100 kΩ)
fournissent des voies de retour à la
terre pour les courants de polarisation
NON RECOMMANDÉ
AI
AI
V
V
AI GND
1
1
Vg
AI GND
Les pertes liées aux boucles de terre,
V
, sont ajoutées au signal mesuré
g
AI
AI
V
V
AI SENSE
AI SENSE
1
1
R
AI GND
AI GND
R
