GUIDE DE L'UTILISATEUR
NI USB-TC01
Module d'entrée monovoie pour thermocouple
Français
Le périphérique d'acquisition de données (DAQ) USB-TC01 de National Instruments offre une
interface USB pleine vitesse pour une voie de thermocouple unique. Ce guide de l'utilisateur
décrit comment utiliser ce périphérique.
Pour les spécifications, reportez-vous au document
Spécifications du périphérique NI USB-TC01 disponible à partir de la page
Consignes de sécurité
La section suivante contient des informations de sécurité importantes que vous devez suivre
lors de l'installation et de l'utilisation du périphérique NI USB-TC01.
Attention
les instructions d'utilisation. Une mauvaise utilisation du périphérique peut s'avérer
dangereuse. Si le périphérique est endommagé de quelque manière que ce soit, cela
Deutsch
ni.com/manuals

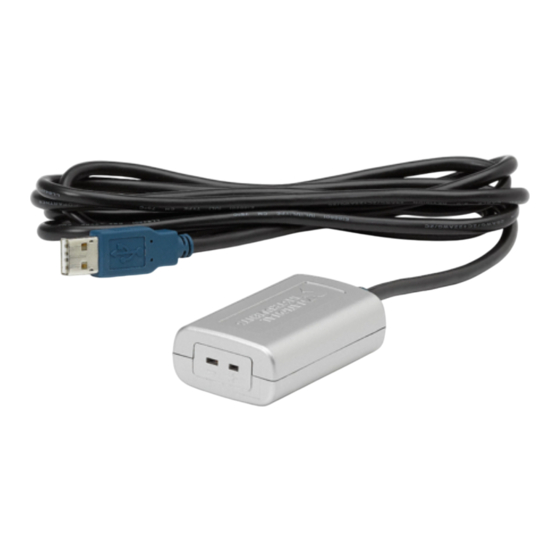

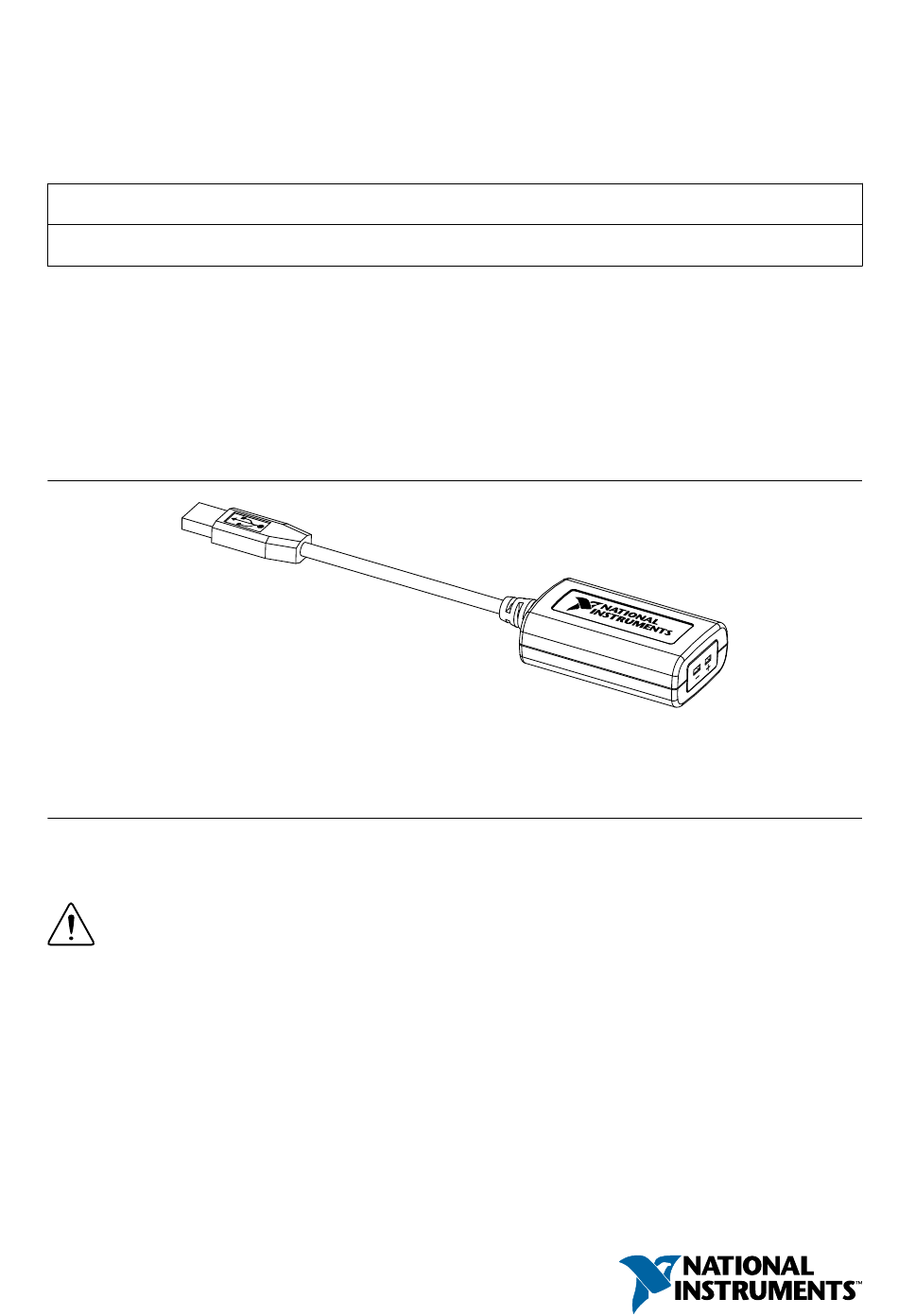

Figure 1. Périphérique NI USB-TC01
Utilisez le périphérique NI USB-TC01 uniquement comme décrit dans
日本語
한국어
简体中文
ni.com/manuals.
Publicité
Table des Matières
Manuels Connexes pour National Instruments USB-TC01
Sommaire des Matières pour National Instruments USB-TC01
- Page 1 Français Deutsch ni.com/manuals Le périphérique d'acquisition de données (DAQ) USB-TC01 de National Instruments offre une interface USB pleine vitesse pour une voie de thermocouple unique. Ce guide de l'utilisateur décrit comment utiliser ce périphérique. Pour les spécifications, reportez-vous au document Spécifications du périphérique NI USB-TC01 disponible à...
- Page 2 RÉSEAU est défini comme un système d'alimentation électrique dangereuse qui alimente l'équipement. Les circuits de mesure correctement assignés peuvent être connectés au RÉSEAU pour effectuer des mesures. 2 | ni.com | NI USB-TC01 Guide de l'utilisateur...
-
Page 3: Installation Du Périphérique Ni Usb-Tc01
Installation du périphérique NI USB-TC01 Le support pour Windows 7/Vista/XP est fourni par le périphérique. Aucune installation de driver supplémentaire n'est nécessaire au fonctionnement. Figure 2. Composants du périphérique NI USB-TC01 1. Câble USB 3. Entrée du thermocouple 2. Périphérique NI USB-TC01 4. - Page 4 NI USB-TC01. Une fois que le périphérique a été détecté avec succès, l'écran de démarrage du NI USB-TC01 s'ouvre (comme le montre la figure 3), ou une boîte de dialogue Exécution automatique de Windows apparaît pour vous permettre de sélectionner TC01Launcher.exe et de lancer le...
-
Page 5: Indicateur Led
Via l'écran de démarrage du NI USB-TC01, vous pouvez tracer et enregistrer des données avec l'enregistreur de température, personnaliser le code source de l'enregistreur de température dans LabVIEW et découvrir d'autres utilisations de votre périphérique NI USB-TC01. Remarque Quand l'enregistreur de température ou une autre application accède au périphérique, la Lecture actuelle sur l'écran de démarrage du NI USB-TC01 est... -
Page 6: Connexion De Signaux En Entrée
En faire plus avec NI USB-TC01 à partir de l'écran de démarrage du NI USB-TC01. Connexion de signaux en entrée Le périphérique NI USB-TC01 dispose d'une connexion pour un seul thermocouple. Les types de thermocouples J, K, R, S, T, N, E et B sont supportés. -
Page 7: Circuit Du Périphérique Ni Usb-Tc01
à froid. Entrée du thermocouple Le périphérique NI USB-TC01 supporte les types de thermocouples J, K, R, S, T, N, E et B. L'entrée du thermocouple supporte le connecteur standard des mini-thermocouples. Figure 7. Connecteur pour mini-thermocouple Si votre thermocouple a des fils dénudés, vous pouvez acheter un connecteur de type bornier à... -
Page 8: Détection De Thermocouple Ouvert
à une valeur positive hors de la gamme de la sortie du thermocouple. Si un thermocouple ouvert est détecté, le logiciel du périphérique NI USB-TC01 affiche un message et liste la température de CSF interne, comme le montre la figure suivante. -
Page 9: Réduction Au Minimum Des Écarts De Température
Et maintenant ? Support technique sur le Web La page de support en ligne du périphérique NI USB-TC01 contient des liens vers la documentation, les drivers et les mises à jour les plus récentes, et pointe vers des documents de la base de connaissance, des tutoriels et des exemples de code. - Page 10 National Instruments. Les autres noms de produits et de sociétés mentionnés aux présentes sont les marques ou les noms de leurs propriétaires respectifs. Pour la liste des brevets protégeant les produits/technologies National Instruments, veuillez vous référer, selon le cas : à...
