4. Installation
4.3

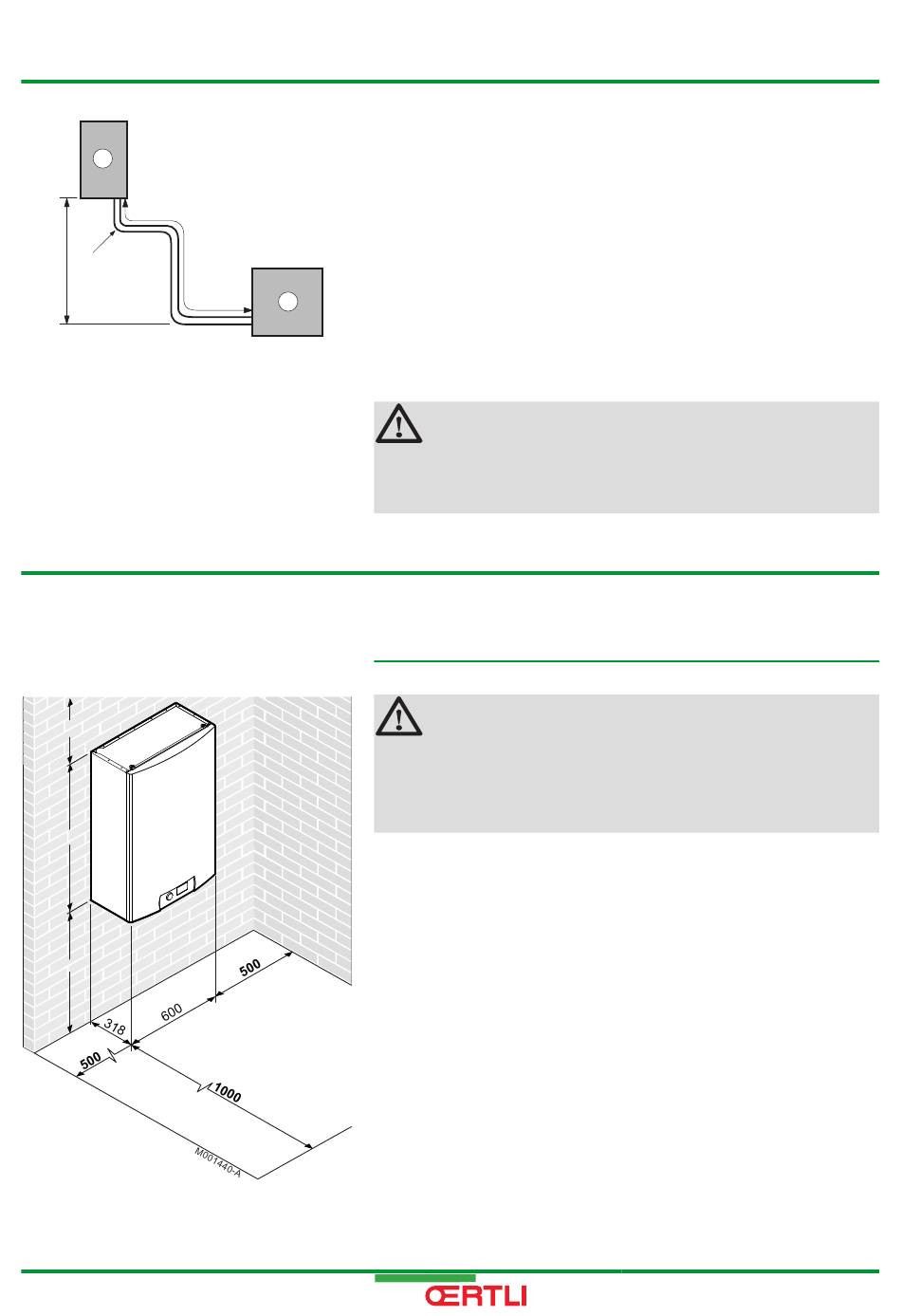

Longueur des raccordements
2
B
C
A
4.4
Installation du module intérieur
100
900
1000
17
A
Z
A
B
1
C
M001439-A
4.4.1.
Module extérieur
Module intérieur
Longueur minimum 5 m
Longueur maximale : AWHP 8 MR 50 m, AWHP 11-14-16
MR/TR 75 m
Si les tuyaux de liaison frigorifique mesurent plus de 30
mètres il faut rajouter du fluide frigorigène .
Différence de hauteur maxi 30 m
Nombre de coude maxi : 15
Respecter des rayons de courbure minimum de 100 à
150 mm
AVERTISSEMENT
Pour assurer le bon fonctionnement de la PAC, respecter
les longueurs minimales et maximales de raccordement
entre la PAC et le module intérieur.
Implantation de l'appareil
ATTENTION
Installer l'appareil dans un local à l'abri du gel.
4
Fixer l'appareil sur une paroi solide, capable de
4
supporter le poids de l'appareil mis en eau et des
équipements.
AWHP
17/09/2009 - 300017726-001-E
