INSTALLATION DE LA BOBINE
26
Le moyeu est fileté à l'envers ;
tournez dans le sens inverse des
i
aiguilles d'une montre pour le
serrer.
SPOOL
1

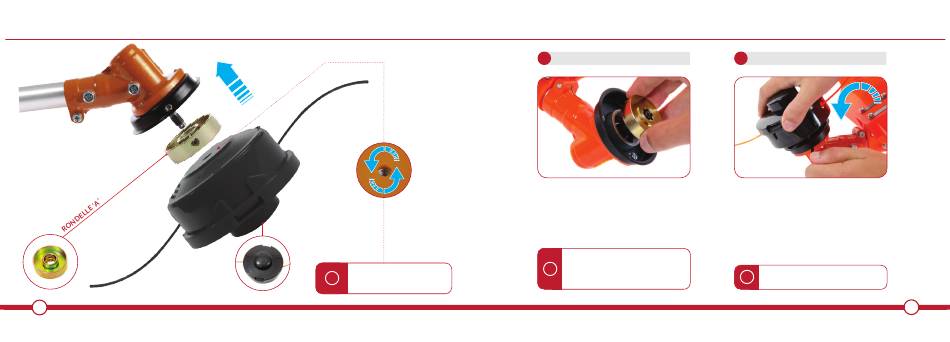

INSTALLER LA RONDELLE INFÉRIEURE
Installez la rondelle "A" comme illustré ci-dessus.
Alignez la rondelle avec le trou sur le collier de la bobine.
Le but de cette rondelle est de permettre le serrage de
la bobine en bloquant l'arbre, ce qui est fait en insérant
la clé étrangère à travers le trou du collier et dans le trou
de la rondelle "A".
Veuillez noter que la rondelle "A", la
rondelle "B" et l'écrou de lame à 3 dents
i
(rondelles de blocage) peuvent être
préinstallés sur le moyeu de la machine.
INSTALLATION DE LA BOBINE
2
FIXER LE BOÎTIER DE LA BOBINE
Verrouiller l'axe en plaçant la clé étrangère dans le trou de
positionnement du collier et enrouler la bobine sur le fil en
tournant dans le sens inverse des aiguilles d'une montre.
Veuillez vous assurer que la bobine est bien fixée et fermée
correctement avant de l'utiliser.
(Suivez les étapes 8 et 9 de la section "Montage" pour savoir
comment verrouiller l'essieu).
Pour retirer la bobine, suivez les
i
instructions ci-dessus en sens inverse.
