ASSEMBLAGE
5

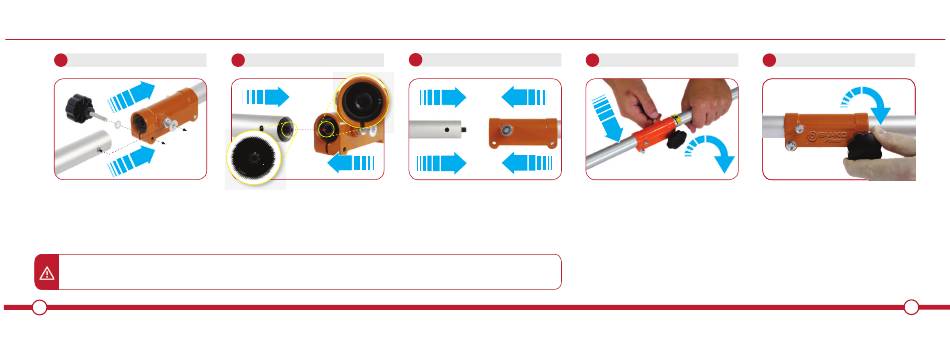

ASSEMBLAGE ARBRE-JOINT
Insérez le bouton de verrouillage dans le connecteur
d'arbre.
Tirez et maintenez la goupille d'arrêt tout en fixant
l'arbre inférieur dans le joint.
AVERTISSEMENT ! Assurez-vous toujours que les accessoires sont correctement mis en place et suffisamment serrés avant de les utiliser.
REMARQUE : Ce processus peut être répété pour fixer l'accessoire taille-haie, l'accessoire tronçonneuse et également la rallonge.
REMARQUE : Faites très attention à l'alignement des cannelures dans l'arbre. Si les cannelures ne sont pas connectées correctement, la machine ne fonctionnera
pas de la manière prévue.
20
6
ALIGNER LES CANNELURES
Lorsque vous insérez l'arbre dans le joint, faites Une fois que vous avez vérifié que les cannelures et
particulièrement attention aux cannelures de l'arbre. le trou de la goupille de positionnement sont
suffisamment alignés, connectez l'arbre au joint.
Il est essentiel que les cannelures soient correctement
connectées pour que la machine fonctionne.
7 8
JOINDRE LES ARBRES
Release the pin and rotate the lower shaft until the
joint is locked into position.
9
GOUPILLE DE DÉGAGEMENT
Fixez le joint en serrant le bouton.
Pour serrer le bouton, tournez-le dans le sens des
aiguilles d'une montre.
ASSEMBLAGE
SERRER LE BOUTON
