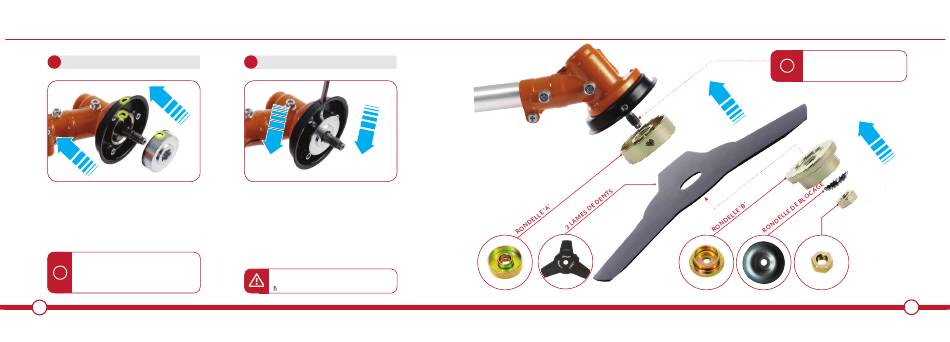

INSTALLATION DE LA LAME À 3 DENTS
10
ALIGNER LE MOTEUR
Alignez les trous sur le collier, la rondelle "A" et l'axe.
Les zones mises en évidence ci-dessus.
Le but de ce processus est de permettre le serrage
des écrous de la bobine ou de la lame à 3 dents en
bloquant l'arbre, ce qui est fait en insérant la clé
étrangère dans les trous mis en évidence ci-dessus.
Sachez que la rondelle "A", la rondelle "B"
et l'écrou de lame à 3 dents
i
(rondelles de blocage) peuvent être
préinstallés sur le moyeu de la machine.
22
11
MOYEU DE VERROUILLAGE
Verrouillez l'axe en plaçant la clé étrangère dans le
trou de positionnement du collier, à travers la rondelle
"A" et dans l'axe. Vous pouvez maintenant enrouler la
bobine ou l'écrou de la lame à 3 dents sur le fil en le
tournant dans le sens inverse des aiguilles d'une montre.
Veuillez vous assurer que la bobine est bien fixée et
fermée correctement et que la lame à 3 dents est
placée au centre du moyeu avant de l'utiliser.
AVERTISSEMENT ! S'assurer que la
bobine ou la lame est correctement
xée avant l'utilisation.
INSTALLATION DE LA LAME À 3 DENTS
Le moyeu est fileté à l'envers.
Tournez dans le sens inverse des
i
aiguilles d'une montre pour le
serrer.
3 LAMES DE DENTS
23
