Cisco Catalyst 9400 Guide D'installation page 66

Installer les supports de tablette
Avant de commencer
Déterminez l'espace requis entre l'intérieur des rails gauche et droit de votre rack, puis installez les supports
de tablette en conséquence. Gardez les outils suivants à portée de main :
• Tournevis cruciformes numéro 1 et numéro 2
• Tournevis à lame plate 3/16 po
• Mètre ruban et niveau
Procédure
Étape 1
Placez la bride de soutien du support de tablette gauche à l'avant du rail gauche. Alignez le support sur le rack
et fixez-le à l'aide de trois vis. Utilisez les vis à tête cylindrique 10-32 ou 12-24 fournies dans le kit de tablettes.
Étape 2
Placez la bride de soutien du support de tablette droit à l'avant du rail droit en vérifiant qu'elle est au même
niveau que le support de tablette gauche. Alignez le support sur le rack et fixez-le à l'aide de trois vis.
Utilisez le même type de vis pour les supports de tablette gauche et droit.

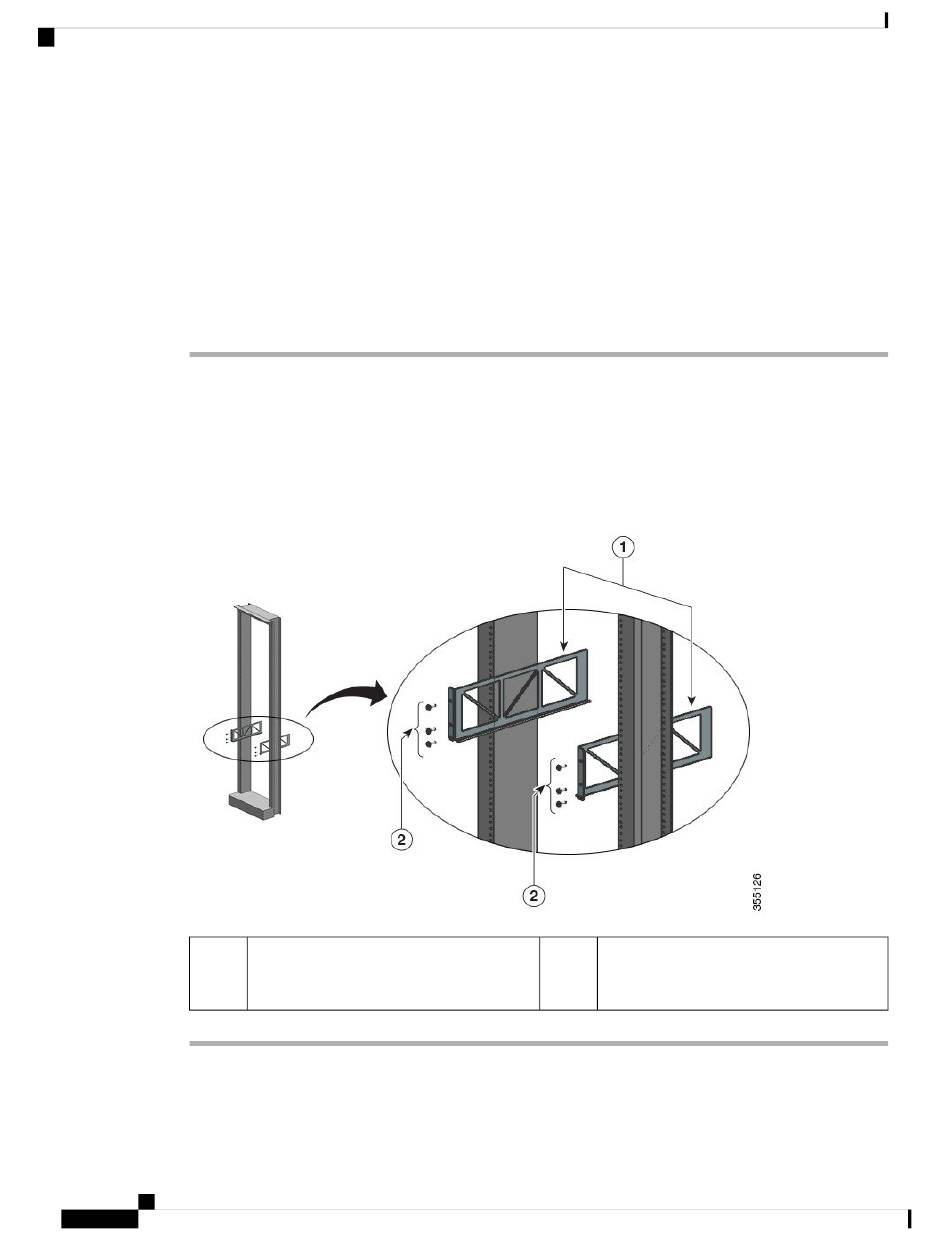

Illustration 14 : Installer les supports de tablette
1
Les supports de tablette sont solidement fixés aux montants du rack.
Guide d'installation matérielle des commutateurs Cisco Catalyst 9400
60
Supports de tablette 2 Vis à tête cylindrique du kit de tablettes,
permettant de fixer les supports de tablette
aux montants du rack
Installation du commutateur
