Préparer l'installation

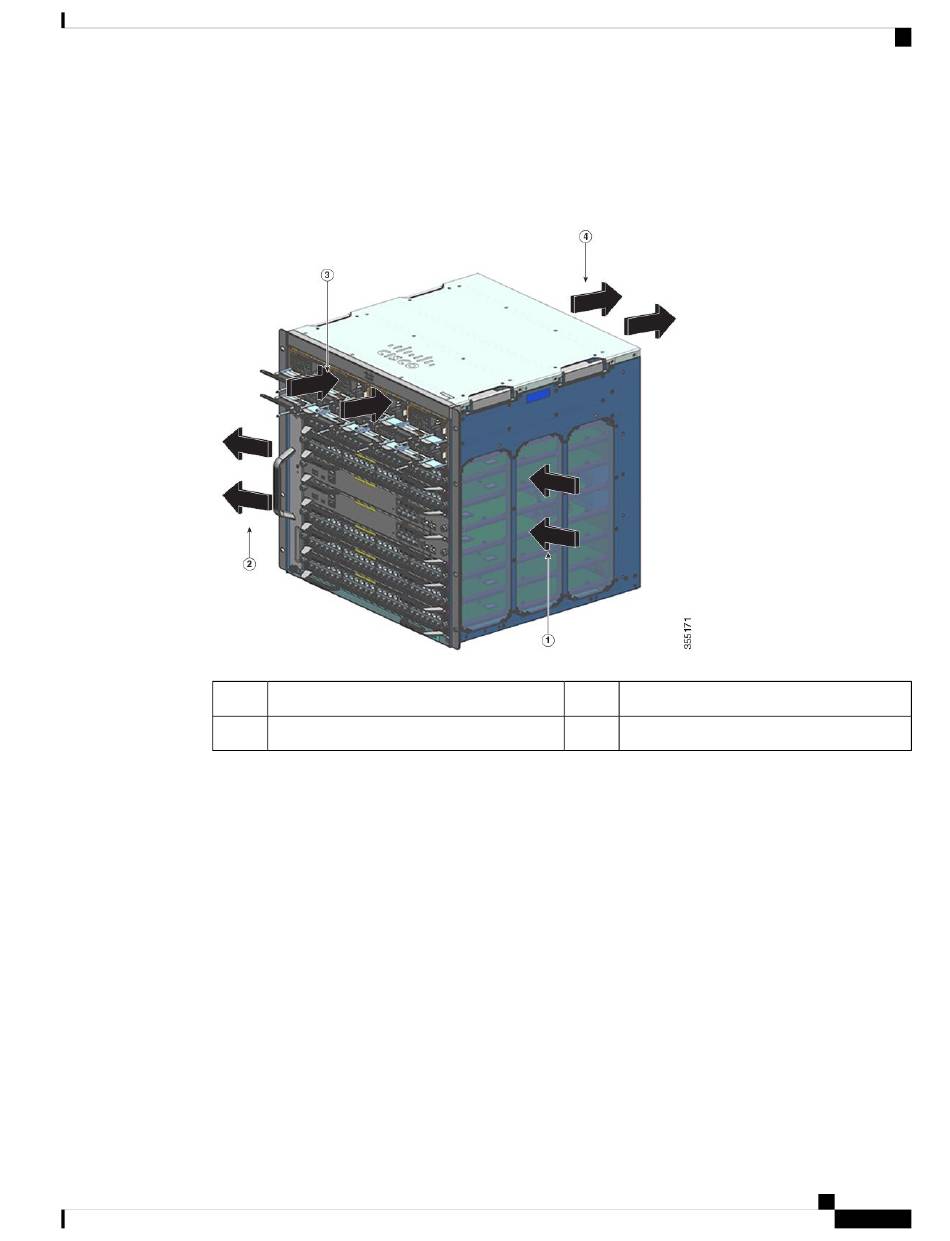

Illustration 4 : Sens de circulation de l'air : commutateurs Commutateurs Cisco Catalyst 9400
La figure suivante illustre le sens de circulation de l'air dans le châssis et dans le module d'alimentation d'un
commutateur Catalyst 9407R. Le même sens de circulation de l'air s'applique à tous les commutateurs
Commutateurs Cisco Catalyst 9400.
1
2
Si vous installez votre commutateur dans un rack fermé ou partiellement fermé, nous vous recommandons
vivement de vérifier que votre site respecte les conditions suivantes :
• Laissez un espace d'au moins 15 cm (6 po) entre les côtés, l'avant et l'arrière d'un boîtier, entre la grille
d'entrée d'air et la grille de sortie d'air du châssis, et entre les entrées d'air et les sorties d'air du module
d'alimentation.
N'utilisez pas d'armoires entièrement fermées ou de racks ouverts équipés de panneaux latéraux pleins,
sauf s'ils prévoient un espace libre de 6 po par rapport aux orifices d'entrée et de sortie du châssis, ou si
les parois comportent suffisamment d'ouvertures d'aération.
Il est possible de ménager un espace latéral inférieur à celui recommandé lors de l'installation des colonnes
verticales d'un rack de relais, à condition que la structure dispose de suffisamment de perforations, orifices
ou ouvertures pour permettre une circulation adéquate de l'air dans le châssis. Pour les racks à deux
montants pleins, la profondeur de colonne maximale recommandée pour une circulation d'air continue
est de 13 cm (5 po) pour un rack de 23 po et de 10 cm (4 po) pour un rack de 19 po.
• Vérifiez que la température ambiante du rack fermé ou partiellement fermé respecte les limites de
température de fonctionnement du châssis. Après avoir installé le châssis dans le rack, mettez le châssis
sous tension et laissez sa température se stabiliser (pendant environ 2 heures).
Entrée d'air du châssis
Sortie d'air du châssis
Guide d'installation matérielle des commutateurs Cisco Catalyst 9400
3
Entrée d'air du module d'alimentation
4
Évacuation d'air du module d'alimentation
Flux d'air
29
