Manuels Connexes pour Lorex LNZ32P4 Série
Sommaire des Matières pour Lorex LNZ32P4 Série

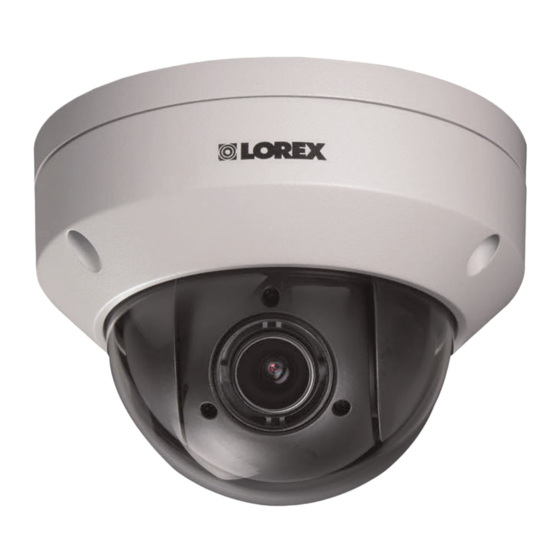

- Page 34 Manuel d'utilisation LNZ32P4 SÉRIE IP CAMÉRA À DÔME PTZ 4 x...
- Page 35 Merci d’avoir acheté ce produit. Lorex s’engage à fournir à nos clients une solution de sécurité fiable et de haute qualité. Ce manuel fait référence au modèle suivant : LNZ32P4 Pour consulter en ligne le plus récent manuel, les téléchargements et les mises à jour du produit, et pour en savoir plus sur notre gamme complète d’accessoires, visitez notre site...
- Page 36 Tables des matières Consignes de sécurité ............1 Mise en route ..............2 Brancher la caméra .............3 OPTION 1 : Brancher les caméras à un NVR ....3 OPTION 2 : Connexion des caméras au réseau local (LAN)............... 3 Installation .................8 Conseils et avertissements d'installation ......8 Installation (intérieur/extérieur)........
-
Page 37: Consignes De Sécurité
Consignes de sécurité • Lire attentivement ce guide et le garder pour consultation ultérieure • Suivre toutes les instructions pour une bonne utilisation et manipuler avec attention • Utiliser la caméra à la température spécifiée, au taux d’humidité et au ni- veau de tension affichés dans les spécifications techniques. -
Page 38: Mise En Route
Mise en route Le système est livré avec les éléments suivants : Clé Allen (x 2) 100 pi (30,5 m) Câble de (Une comprise dans rallonge Ethernet l’ensemble Cat5e conforme à la de pièces de montage de la norme UL caméra, l’autre comprise dans IP Caméra dôme PTZ l’ensemble... -
Page 39: Brancher La Caméra
Il est possible d’utiliser un seul câble Ethernet CAT5e jusqu’à 300 pi (91 m) pour brancher la caméra à votre NVR. Compatible avec tous les NVR en format HD de Lorex, à l’excep- tion des séries LNR200 et LNR300. Pour obtenir la liste la plus récente des enregistreurs compatibles, veuillez consulter www.lorextechnology.com/support... - Page 40 Brancher la caméra connexions vidéos au NVR par un seul câble CAT5E. Afin d’utiliser le PoE avec cette caméra IP, il faut le connecter directement à un NVR compatible ou un commutateur PoE sur le même réseau que le NVR. Pour obtenir la liste la plus récente des enregistreurs compatibles, veuillez consulter www.lorextechnology.com/support Les commutateurs PoE peuvent être achetés sur www.lorextechnology.com.
- Page 41 Étape 2 de 2 : Ajout de la caméra au NVR : ATTENTION Les instructions suivantes s’appliquent au modèle Lorex LNR400 série NVR. Pour savoir comment commander les caméras PTZ avec le système NVR, consulter le manuel du système NVR.
- Page 42 Brancher la caméra 1. Cliquer à droite et sélectionner Rechercher un appareil. 2. Se connecter avec le compte d'administrateur (nom d'utilisateur par dé- faut : admin; mot de passe par défaut : 000000). 3. Cliquez sur Recherche dispositif. Le système cherche les caméras pri- ses en charge sur le réseau.
- Page 43 Brancher la caméra 5. Cliquer sur Ajouter. L'indicateur de statut devient vert si la caméra est bien connectée. 6. Cliquez OK pour enregistrer les changements. REMARQUE Il est possible d’ajouter une caméra à un canal particulier en plaçant le curseur sur un ca- nal vide (en mode écran partagé) et en cliquant .
-
Page 44: Installation
Installation 4.1 Conseils et avertissements d'installation • La caméra est conçue pour être utilisée à l’extérieur. Il est recommandé d’installer la caméra dans un endroit couvert, par exemple sous l’avant-toit. • Utiliser le support de montage inclus pour l’installer sur le mur. Sinon, l’image de la caméra sera de travers. -
Page 45: Montage Au Mur
Installation du mur ou du plafond, les passer par l’encoche du support sur la base de la caméra dôme. Cela gardera la caméra dôme à niveau sur le plafond, lorsque montée. 4.2.1 Montage au mur. ATTENTION Installer la caméra dans un endroit qui peut supporter le poids combiné de la caméra et du support de montage. - Page 46 Installation 2. Utiliser la clé Allen incluse avec les pièces de montage de la caméra pour desserrer les vis du couvercle de la caméra (x 3). Retirer le couvercle de la caméra dôme. 3. Insérer le câble de la caméra dans le trou du support de montage mural. #LX400075;...
- Page 47 Installation 4. Aligner les trois trous de montage de la base de la caméra dôme aux trois trous de montage correspondants sur le support de montage mural. REMARQUE S’assurer que l’encoche du câble de la base de la caméra dôme est aligné à l’enco- che du câble sur le support de montage mural.
- Page 48 Installation 6. En tenant la partie plate de la plaque arrière contre la surface de montage, marquer l’emplacement des trous des vis de montage ST4 (x 4) et du câble de la caméra. Enlever la plaque arrière et percer à l’endroit indiqué. REMARQUE Il n’est pas nécessaire de marquer des trous pour le câble de la caméra si vous pré- voyez de le faire passer le long du mur/plafond.
- Page 49 Installation 8. Brancher le câble de la caméra comme illustré dans la section 3 Brancher la caméra, puis insérer les câbles dans le trou prévu à cet effet dans la plaque arrière (attachée à la surface de montage). ATTENTION Si vous passez les câbles le long de la surface de montage, vous devez passer le câble dans l’encoche latérale sur le support de montage mural.
- Page 50 Installation 9. Baisser les supports de montage mural sur la plaque arrière. Vérifier que les 2 volets métalliques sur la plaque arrière se verrouillent avec les 2 rai- nures sur la plaque de montage murale. 10. Utiliser la clé Allen (S3.0) incluse pour resserrer l’écrou hexagonal à la base des supports de montage mural.
-
Page 51: Installation De La Caméra Au Plafond
Installation 4.2.2 Installation de la caméra au plafond Pour installer la caméra au plafond : 1. Utiliser le modèle d’assemblage inclus avec les pièces de montage de la caméra afin de marquer l’emplacement des trous des vis de montage (x 3) et des câbles de la caméra. 1. -
Page 52: Contrôle De La Caméra Ptz Avec Un Nvr
Ethernet. Il n'est pas nécessaire de passer un câblage spécial pour contrôler le mouvement de la caméra PTZ. REMARQUE • Les instructions suivantes s’appliquent au modèle Lorex LNR400 série NVR. Pour sa- voir comment commander les caméras PTZ avec le système NVR, consulter le manuel du système NVR. •... -
Page 53: Contrôle D'une Caméra Ptz (Nvr Local)
Contrôle de la caméra PTZ avec un NVR 5.1 Contrôle d'une caméra PTZ (NVR local) 1. Dans Visionnement en direct, double cliquer sur le canal auquel une ca- méra PTZ est connectée pour l’ouvrir en mode plein écran. 2. Cliquez avec le bouton droit de la souris et cliquez sur PTZ Si demandé, entrer le nom d’utilisateur et le mot de passe du système. -
Page 54: Pré-Réglages
Contrôle de la caméra PTZ avec un NVR Aperçu des contrôles PTZ avancés : 1. Numéro : Sélectionnez le nombre d’actions que vous désirez réaliser. 2. Non compatible. 3. Non compatible. 4. Prérégler : Cliquer pour activer le préréglage sélectionné. 5. -
Page 55: Visites Guidées
Contrôle de la caméra PTZ avec un NVR 2. Cliquez sur l’onglet Préréglages. 3. Saisir le numéro du préréglage que vous voulez créer sous Préréglage. 4. Déplacez la caméra vers la position désirée et cliquez sur Régler. 5. Cliquer à droite pour revenir à la fenêtre des contrôles PTZ avancés. Pour accéder a un pré-réglage : •... -
Page 56: Motif
Contrôle de la caméra PTZ avec un NVR 3. Sous Nº de patrouille, sélectionnez la tournée que vous voulez configurer. 4. Sous Préréglages, sélectionnez un préréglage que vous voulez ajouter à la tournée. 5. Cliquer sur Ajoutez préréglage. 6. Répétez les étapes 4 et 5 afin d’ajouter d’autres préréglages à la tournée. REMARQUE Cliquez sur Supprimer tournée pour éliminer tous les préréglages d’une tournée. - Page 57 Contrôle de la caméra PTZ avec un NVR 2. Cliquez sur l’onglet Modèle. 3. Sous Modèles, saisissez le modèle que vous voulez configurer. 4. Déplacer la caméra vers la position initiale désirée, puis cliquer sur Start. 5. Déplacez la caméra vers la position finale désirée, puis cliquez sur Fin. 6.
-
Page 58: Spécifications Techniques
Spécifications techniques Capteur d’images CMOS 1/2,7 po 2,1 MP Format vidéo NTSC / PAL Pixels effectifs 1928 (H) x 1088 (V) Résolution Jusqu’à 1080 p de fonctionnement Panoramique : 0°～355°; Inclinaison : 0°～90 ° Vue panoramique/vitesse Vitesse manuelle : Max 80°/sec (panoramique); max d’inclinaison 40°/sec (inclinaison) Vitesse préréglée : Max 100°/sec (panoramique);... -
Page 59: Dimensions
Spécifications techniques 6.1 Dimensions Caméra seule : #LX400075; r. 1.0/38011/38011; fr-CA... - Page 60 Spécifications techniques Caméra et montage mural : #LX400075; r. 1.0/38011/38011; fr-CA...
-
Page 61: Dépannage
Dépannage Il n'y a pas d'image la nuit. • La caméra peut filmer dans des conditions d’éclairage extrêmement faibles (0,1 lux), mais pas dans l’obscurité totale. Il est recommandé d’installer la caméra dans un lieu avec un peu de lumière ambiante (par ex : éclairage de rue, lumière des étoiles, lumière de la lune, etc.) ou de laisser une lumière allumée là... - Page 62 Dépannage une résolution optimale. Voir 5.1 Contrôle d'une caméra PTZ (NVR local) pour avoir les instructions sur la commande des zooms. • L'image peut devenir trouble quand la caméra est inclinée trop près de la base de la caméra (par ex : pointée parallèlement au plafond). Incliner la caméra en utilisant les contrôles Client FLIR Cloud™...
-
Page 63: Réinitialisation De La Caméra
Réinitialisation de la caméra La caméra est équipée d’un bouton de réinitialisation qui permet de réinitiali- ser tous les paramètres de la caméra, afin de revenir aux valeurs par défaut. Ceci est utile pour rétablir les réglages d’image de la caméra aux valeurs par défaut. - Page 64 Réinitialisation de la caméra 3. Appuyer et maintenir enfoncé le bouton de réinitialisation sous le module de caméra pendant au moins 10 sec. afin de réinitialiser la caméra aux paramètres par défaut. REMARQUE La réapparition de l’image de la caméra à l’écran peut prendre quelques minutes. REMARQUE Cette caméra ne prend pas en charge l’enregistrement sur carte micro SD.
-
Page 65: Avis
Avis Ce produit a été certifié et reconnu conforme aux limites règlementées par la FCC, l'EMC et le LVD. Par conséquent, il est conçu pour fournir une protection raisonnable contre les interférences et ne causera pas d'interférence avec d'autres appareils en utilisation. Cependant, il est impératif que l'utilisateur suive les directives de ce manuel pour éviter une utilisation inappropriée qui pourrait causer des dommages au produit, une décharge électrique et un risque d'incendie et de blessures. - Page 66 Mentions légales Étant donné que notre produit est soumis à une amélioration continue, Lorex Corporation et ses filiales se réservent le droit de modifier la conception, les spécifications et les prix de ce produit sans préavis et sans encourir aucune obligation.
