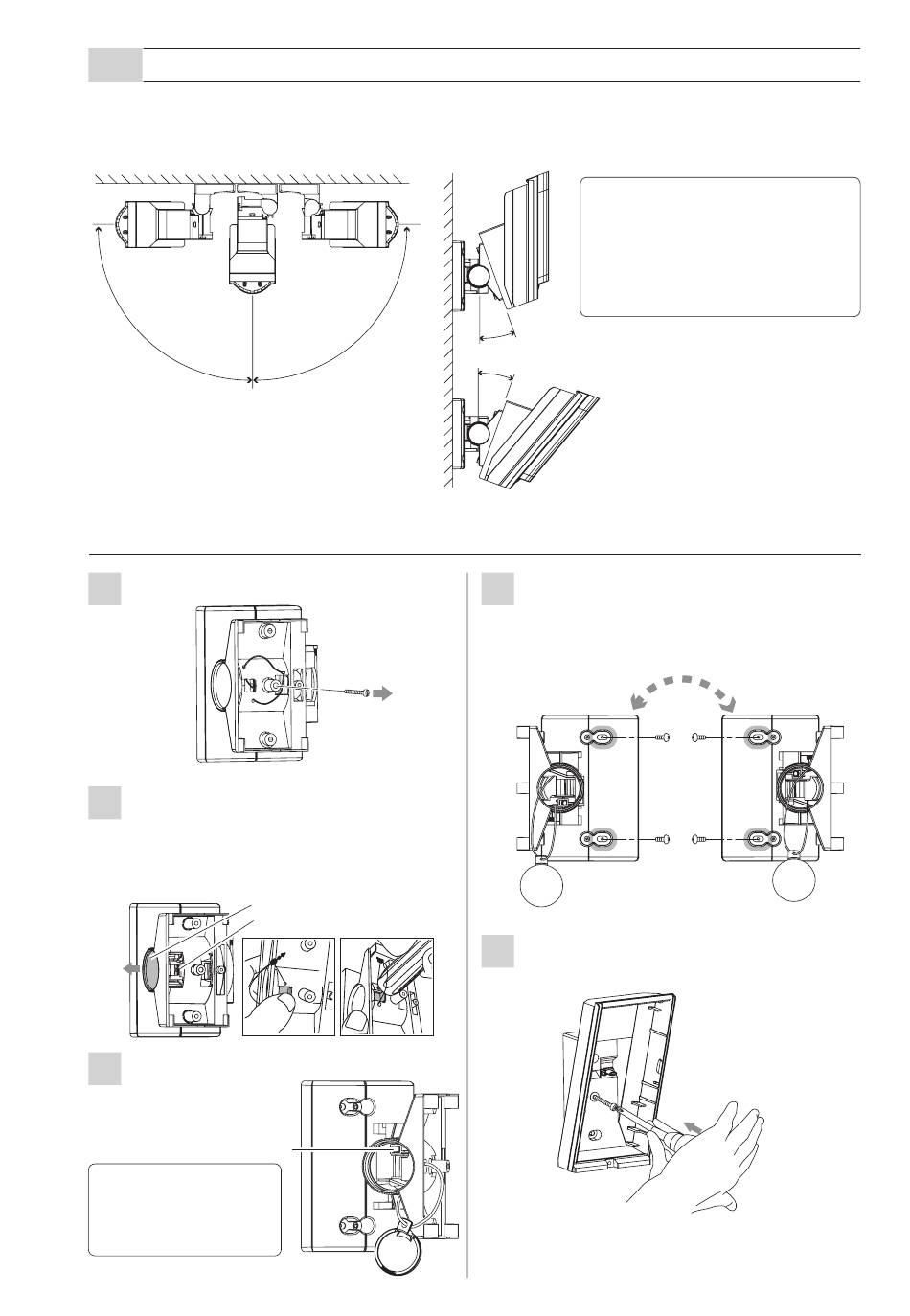

3-4 MONTAGE DU SUPPORT
L'utilisation du support rend possible le réglage horizontal de plus/moins 90 degrés.
Si le sol est inégal et donc non parallèle à la base de l'unité, on peut régler l'unité
verticalement de plus/moins 20 degrés (voir 3-5).
90°
-Installation du support
Enlever la vis de blocage haut-bas.
1
Poussez la pince de l'abri de l'arbre
2
forwardly droit avec votre pouce.
Au cas ou la pince est collee, utilisez un
outil convenable. e.g. en arriere cote d'un
conducteur de la vis.
Dévisser les vis de réglage de deux
3
tours.
Vis de réglage
Attention>>
Ne pas trop desserrer
les vis. Les vis se
sépareraient de l'unité.
90°
Covercle de puits
Appui de Covercle de puits
-8-
Attention>>
Ne pas modifier la distance
de détection avec le support.
Utiliser le cache de
masquage pour ajuster la
distance de détection.
20°
20°
Fixer le support au mur.
4
Modifier la direction du support selon
que l'unité principale doit être face à la
gauche ou la droite.
Ouvrir la découpe de la vis de blocage
5
pour le support.
