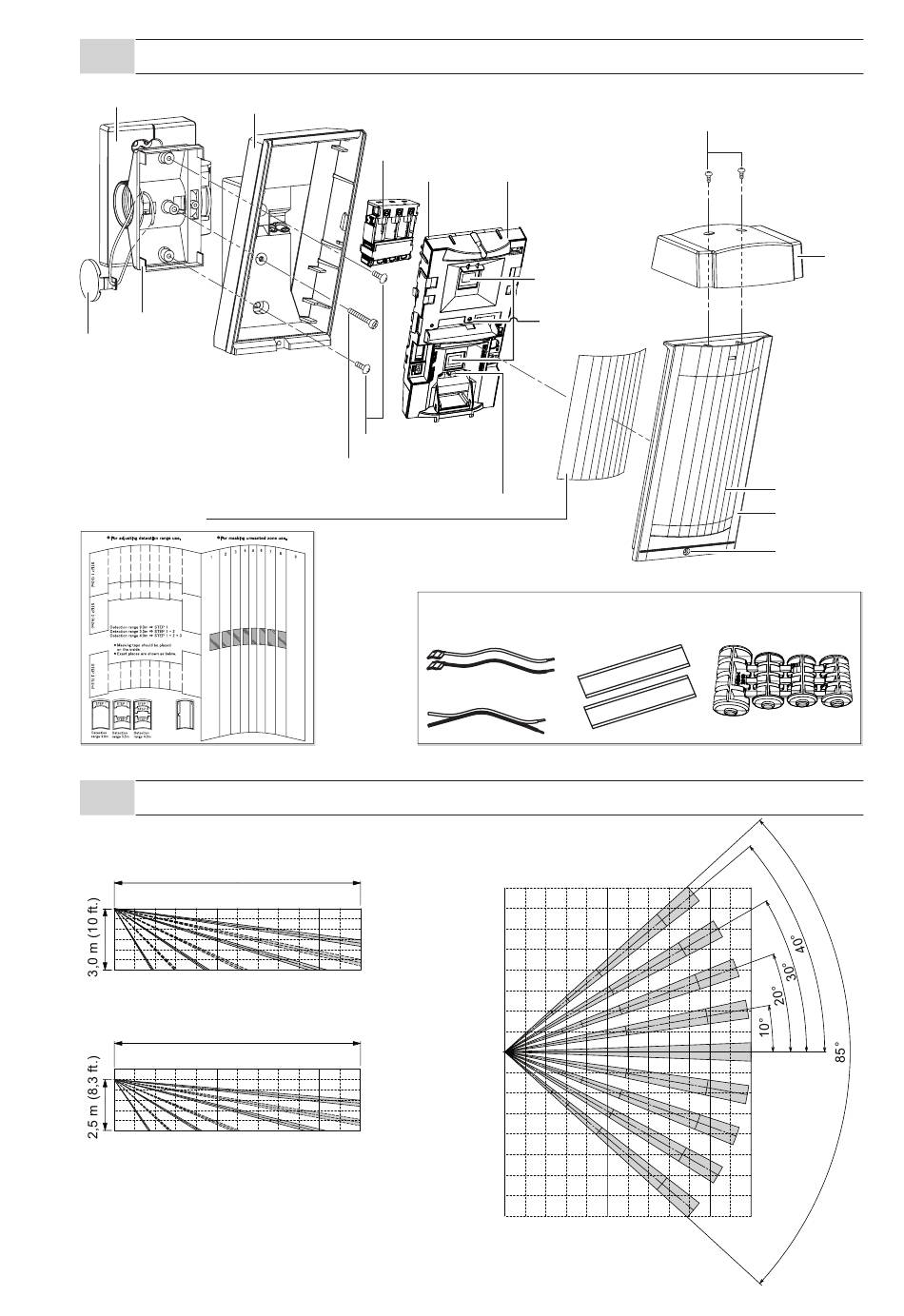

1-2 IDENTIFICATION DES PIECES

Bracket base
Bracket
Shaft cover
Area masking seal

1-3 ZONE DE DETECTION

Vue de coté
(Hauteur d'installation 3,0 m (10 ft.) )
12 m (40 ft.)
(Hauteur d'installation 2,5 m (8,3 ft.) )
12 m (40 ft.)
• Angle vertical : 2,5 degrés (1 click) vers le
haut (Voir "Attention" dans 3-5).
Base
Battery box
Screw (4×20 mm)
Lock screw (M4×35 mm)
Terminals Main unit
PIR sensor
(Don not touch)
Anti-masking infrared LED
LED indicator

Accessoires

Fils de batterie Bandes Velcro
Câble d'alarme
Vue de dessus
8 m
(26,7ft.)
0
8 m
(26,7ft.)
-2-
Screw (3×10 mm)
Hood
Lens
Cover
Lock screw
Batterie factice
12 m
(40 ft.)
