WERSJA POLSKA
OKREŚLANIE ZGODNOŚCI Z WÓZKAMI
Typy wózków
Oparcie J3 jest kompatybilne z większością modeli wózków,
z następującymi wyjątkami:
Oparcia nie należy stosować w wózkach z regulacją kąta,
rozkładanych lub odchylanych, w których odchylenie oparcia
od pionu przekracza 60 stopni.
OSTRZEŻENIE
Użycie oparcia w tych typach wózków może
spowodować przypadkowe odłączenie oparcia od
wózka, skutkujące upadkiem i możliwością doznania
poważnych obrażeń.

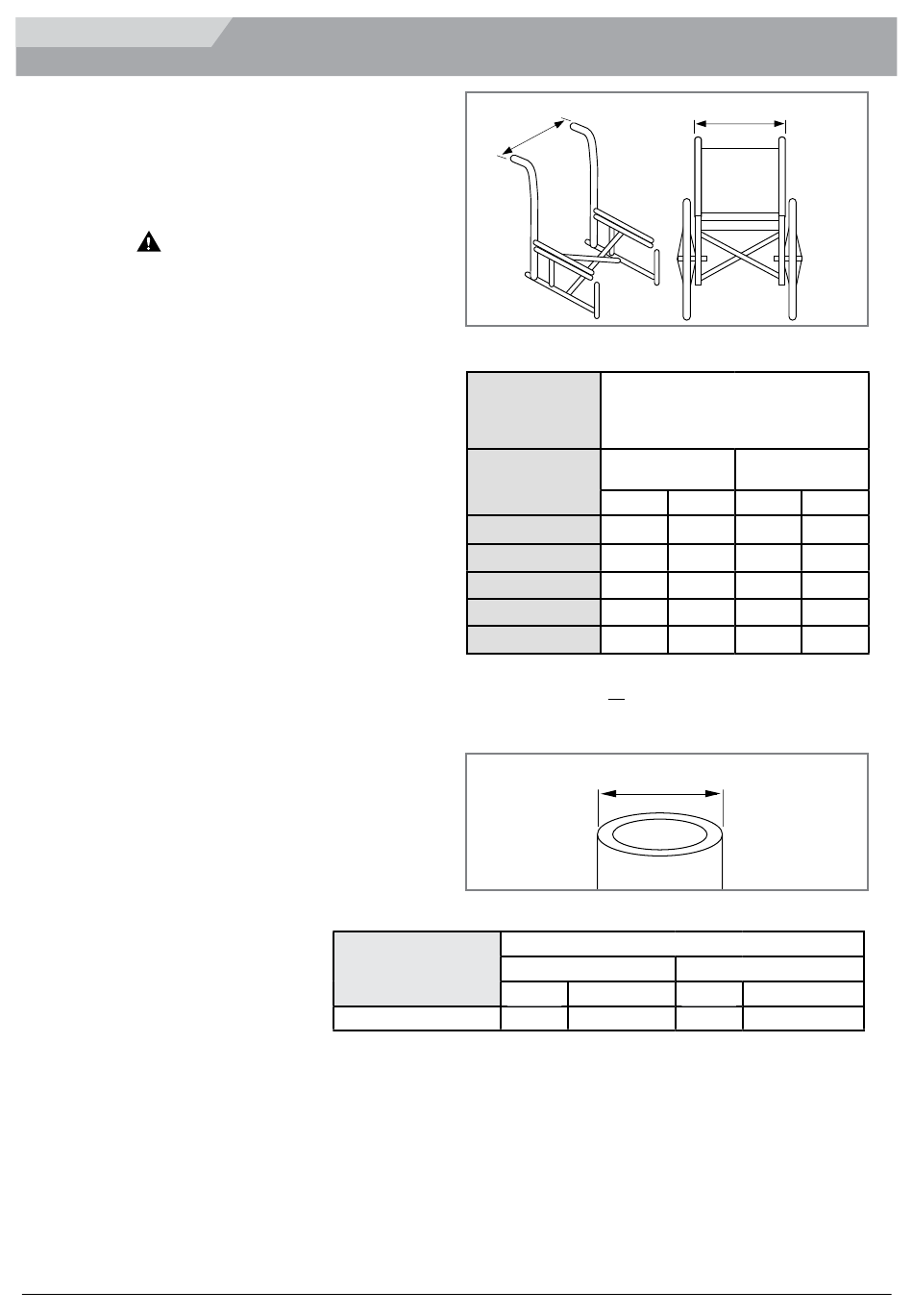

Wymiary wózka
Oparcie J3 zastępuje tapicerkę zawiesia wózka. Przed
instalacją należy określić czy używany wózek posiada
kompatybilne rurki tylne poprzez zmierzenie szerokości
pomiędzy nimi, jak pokazano na Rys. 1. Uzyskany pomiar
należy porównać z tabelą 1, aby określić, czy oparcie będzie
pasowało do wózka.
Następnie należy sprawdzić kompatybilność średnicy rurek
tylnych. Osprzęt oparcia J3 zamontować można na rurkach
tylnych, których średnica wynosi od 3/4" (1,9 cm) do 1 1/8"
(2,85 cm). Należy zmierzyć średnicę prętów tylnych (Rys.
2) i porównać z tabelą 2, aby upewnić się, że pręty tylne są
kompatybilne.
W przypadku problemów z określeniem czy rurki tylne są
kompatybilne należy skontaktować się z autoryzowanym
dostawcą lub biurem obsługi klienta firmy Sunrise Medical.
Oparcie J3 106109
M O N T O WA N I E O PA R C I A D O W Ó Z K A
Szerokość opar-
cia J3*
(wszystkie kon-
12"
14"
16"
18"
20"
* Szerokość oparcia określono w numerze produktu.
Przykład: J3SCMTS36 oznacza szerokość oparcia 36 cm.
Szerokość oparcia J3 Średnica pręta
(wszystkie kontury)
Minimalna szerokość
cale
14-20" (36-51cm) 3/4
108
A
Szerokość rurek tylnych od zewnątrz
do zewnątrz rurek, (Rys. 1-A)
tury)
Minimalna szer-
okość
cale
31 cm
11,7 29,7
36 cm
13,7 34,9
41 cm
15,7 40,0
46 cm
17,7 45,1
51 cm
19,7 50,1
B
(Fig. 2-B)
Maksymalna szerokość
cm cale
1,9 1-1/8
Rys. 1
A
Tabela 1
Maksymalna sze-
rokość
cm cale cm
14,3 36,3
16,3 41,3
18,3 46,4
20,3 51,6
22,3 56,5
Rys. 2
Tabela 2
cm
2,85
