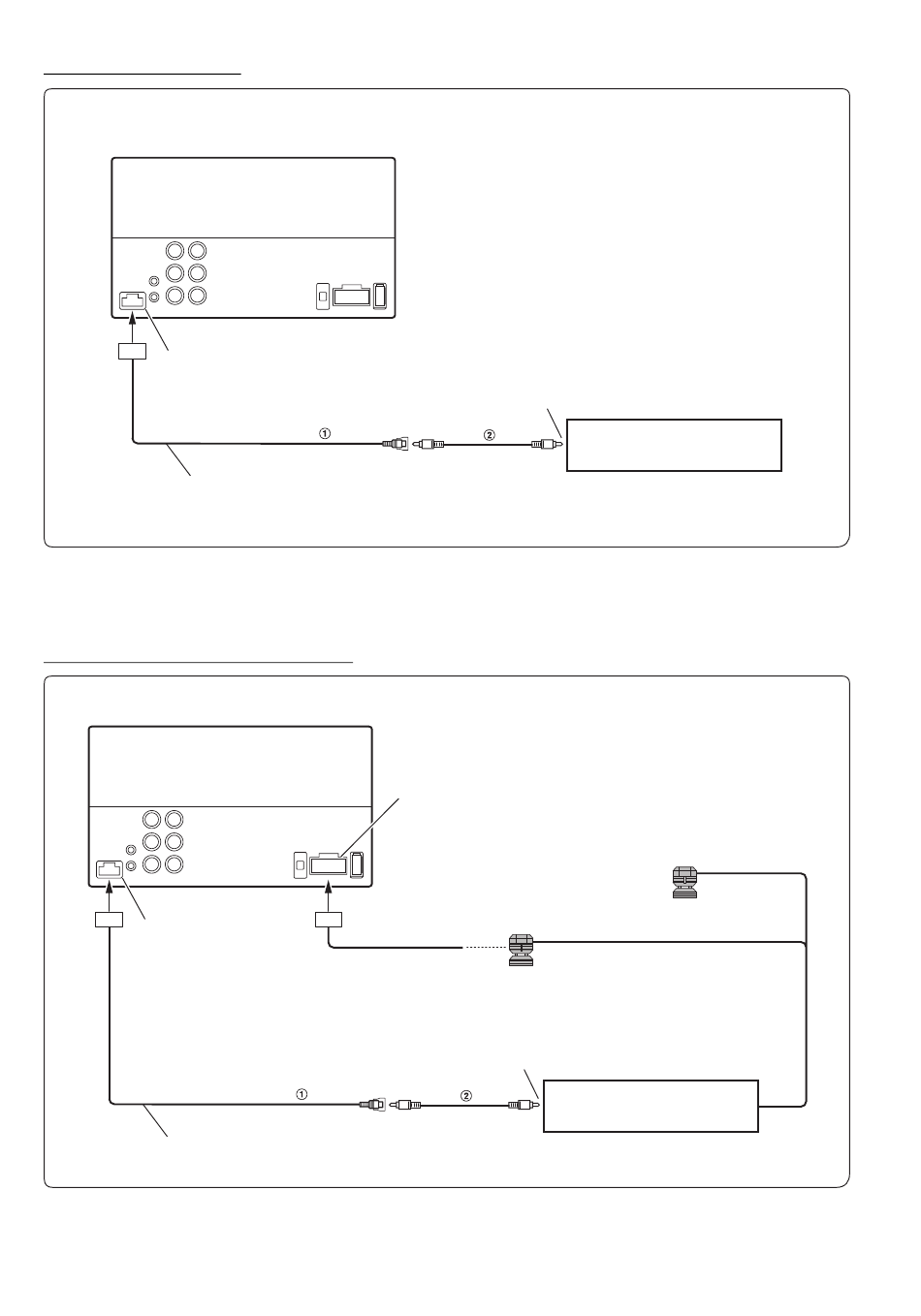

Raccordement de la caméra
Connecteur AUX/CAMERA/CAN
Câble CAMERA
1 Connecteur d'entrée de la CAMÉRA
• Lors de l'utilisation d'une caméra de recul, vérifiez que le câble
REVERSE est correctement raccordé.
Raccordement de HCE-C200F + HCE-C200R
Connecteur AUX/CAMERA/CAN
Câble CAMERA
1 Connecteur d'entrée de la CAMÉRA
• Lors de l'utilisation d'une caméra de recul, vérifiez que le câble
REVERSE est correctement raccordé.
Vers la borne de sortie vidéo
2 Câble d'extension RCA (vendu séparément)
Connecteur d'alimentation
Au côté positif du fil du signal
du feu de recul du véhicule.
REVERSE
(Orange/Blanc)
Vers la borne de sortie vidéo
2 Câble d'extension RCA (fourni avec HCE-C200R)
Caméra avec sortie vidéo RCA
(vendue séparément)
HCE-C105, etc.
Fil de la commande de la caméra
(Orange/Noir)
Unité de commande
39
-FR
