8.

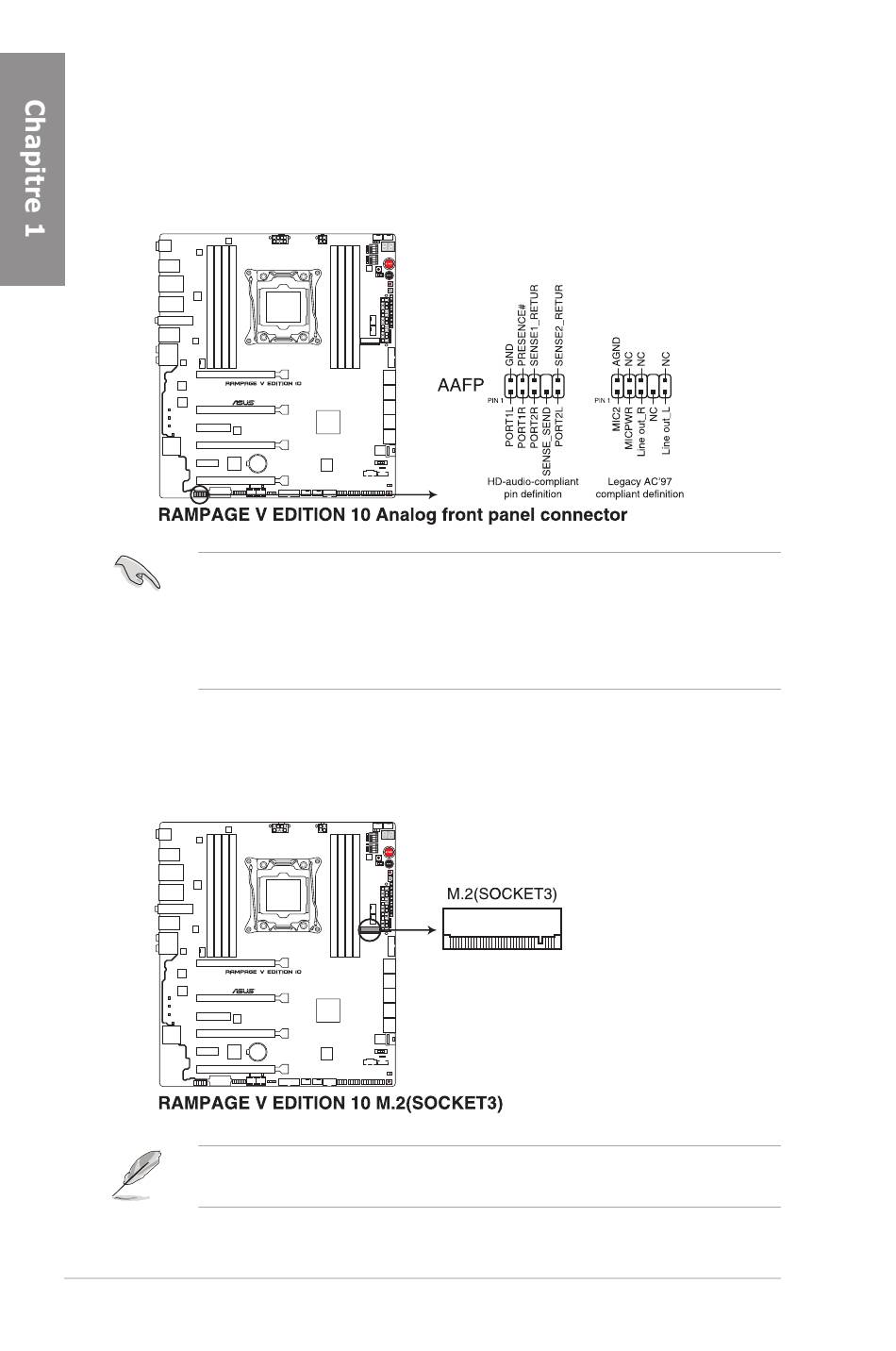

Connecteur pour port audio en façade (10-1 pin AAFP)
Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers
d'ordinateurs et prend en charge les normes audio AC '97 et HD Audio. Branchez le câble
du module E/S audio en façade à ce connecteur.
•
•
9.
Interface M.2 (SOCKET3)
L'interface M.2 (socket 3) prend en charge les périphériques de stockage M Key et PCIe/
SATA de type 2260 (22mm x 60mm), 2280 (22mm x 80mm) et 22110 (22mm x 110mm).
•
•
1-30
Nous vous recommandons de brancher un module HD Audio sur ce connecteur pour
bénéficier d'un son de qualité HD.
Si vous souhaitez connecter un module High-Definition Audio en façade via ce
connecteur, assurez-vous que l'élément Front Panel Type du BIOS soit réglé sur [HD].
Pour les modules AC'97, réglez l'élément Front Panel Type sur [AC97]. Par défaut, ce
connecteur est défini sur [HD].
Le connecteur PCIEX8_4 partage la bande passante avec les connecteurs M.2 et U.2.
Le module M.2 SSD (NGFF) est vendu séparément.
Chapitre 1 : Introduction au produit
